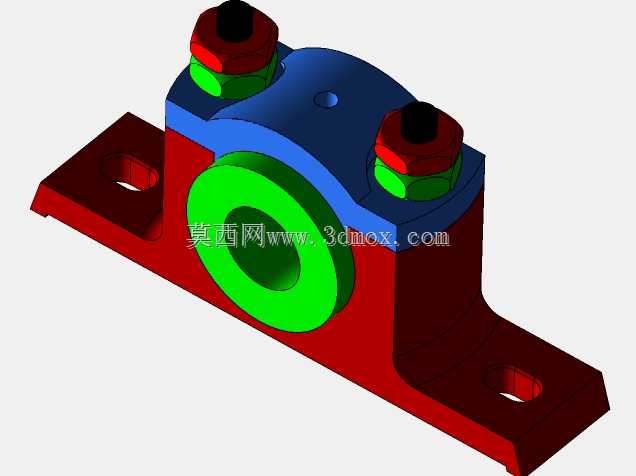

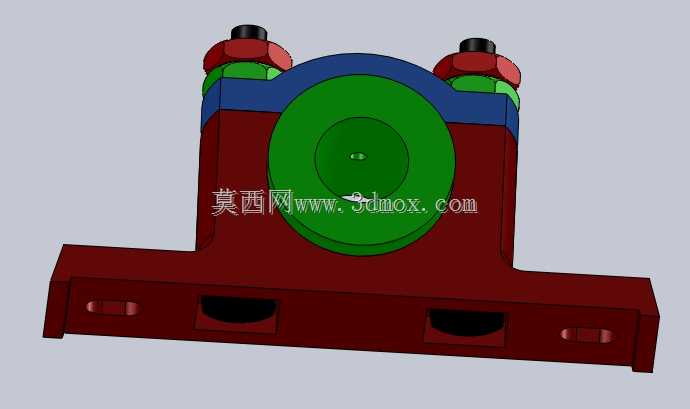

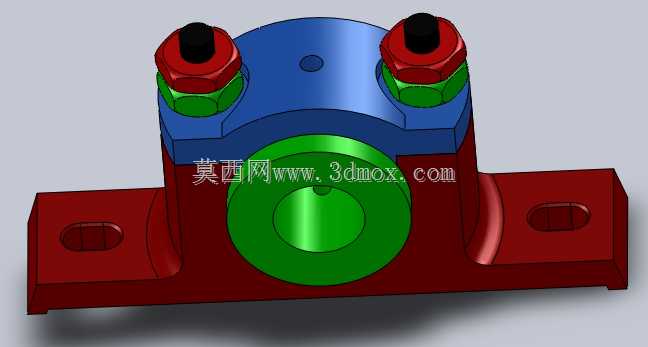

剖分式滑动轴承座三维结构设计

这款剖分式滑动轴承座主要应用在中低速重载的传动场景中，常见于矿山输送线、冶金设备辊道、中小型减速机输入输出端的轴系支撑环节，用来承接旋转轴的径向载荷，同时约束轴的径向窜动，保证轴系运转时的同轴度稳定性。和整体式轴承座相比，剖分式结构的核心优势在于轴系装配、后期检修维护时不需要拆卸轴端的联轴器、带轮等传动件，只需拆开上盖即可完成轴瓦更换、间隙调整作业，能大幅缩短设备停机维护的时长，适配很多不便于大范围拆解传动链路的现场工况。从结构设计逻辑来看，整个轴承座分为底座、上盖、连接紧固件、轴瓦几个核心部分，底座采用两侧带安装耳的结构，安装耳上开有长圆形的安装孔，允许安装时根据现场预埋螺栓的位置做小范围的位置调整，降低安装对位的精度要求，底座底部为平面接触设计，安装时和设备安装面完全贴合，保证支撑刚度，避免运转时出现共振偏移。上盖和底座的结合面采用阶梯止口定位，装配时能自动对齐中心，不会出现上下部分错位导致的轴孔同轴度偏差，上盖顶部开有注油孔，可直通内部轴瓦接触面，方便日常运维时加注润滑脂，在轴瓦接触面形成稳定油膜，降低运转时的摩擦损耗。两侧的连接紧固件采用螺栓加防松螺母的组合，螺母下方垫有弹性垫圈，能抵消设备运转时产生的振动载荷，避免螺栓出现松动退扣的问题，保证上下座体的夹紧力稳定。设计时轴孔的尺寸公差按照过渡配合选取，适配对应公称直径的滑动轴瓦，安装孔的中心高按照常规传动系的中心高参数设定，能直接适配多数通用传动场景的安装高度要求，不需要额外加装调整垫片。整个座体的材质默认采用铸铁件设计，具备良好的减震性能，能吸收轴系运转时产生的小幅振动，降低传动噪音，轴瓦部分采用铜基合金材质，具备优秀的耐磨性能，在有持续润滑的工况下能保证较长的使用寿命。在实际选型使用时，需要先确认被支撑轴的公称直径、额定径向载荷、轴系的工作转速，确保轴承座的承载能力覆盖实际工况的载荷上限，安装时要先清理安装面的毛刺、焊渣等杂物，保证底座和安装面完全贴合，再对角均匀拧紧两侧的连接螺栓，避免因受力不均导致座体变形，卡滞轴的正常旋转。日常运维时可通过上盖的注油孔定期补充润滑脂，观察结合面是否有渗油、螺栓是否有松动迹象，及时调整维护即可保证长期稳定运行。
