台式机CPU塔式热管风冷散热结构

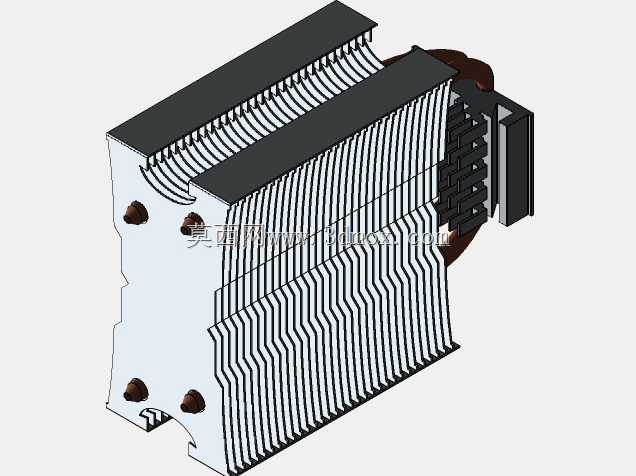

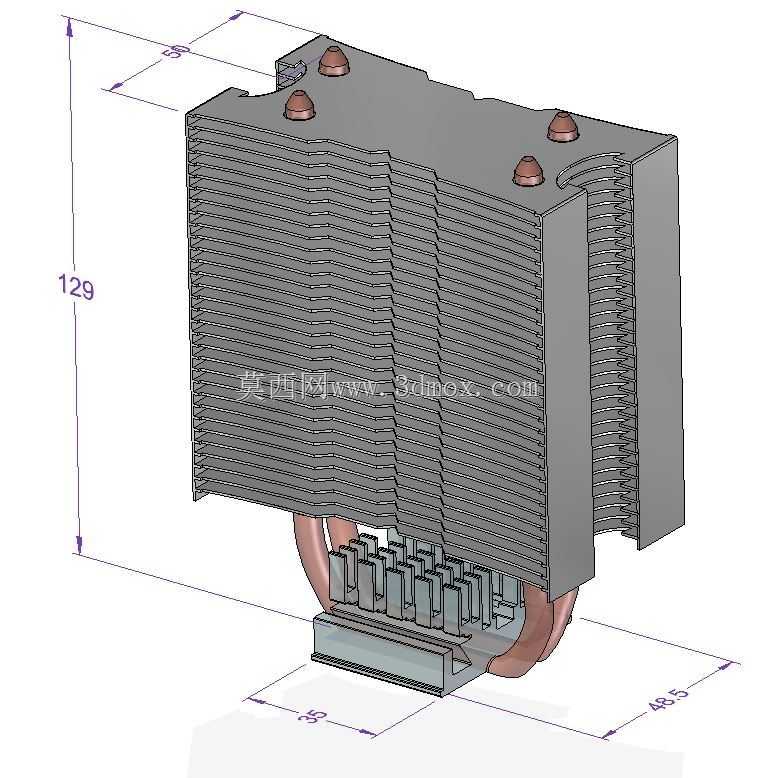

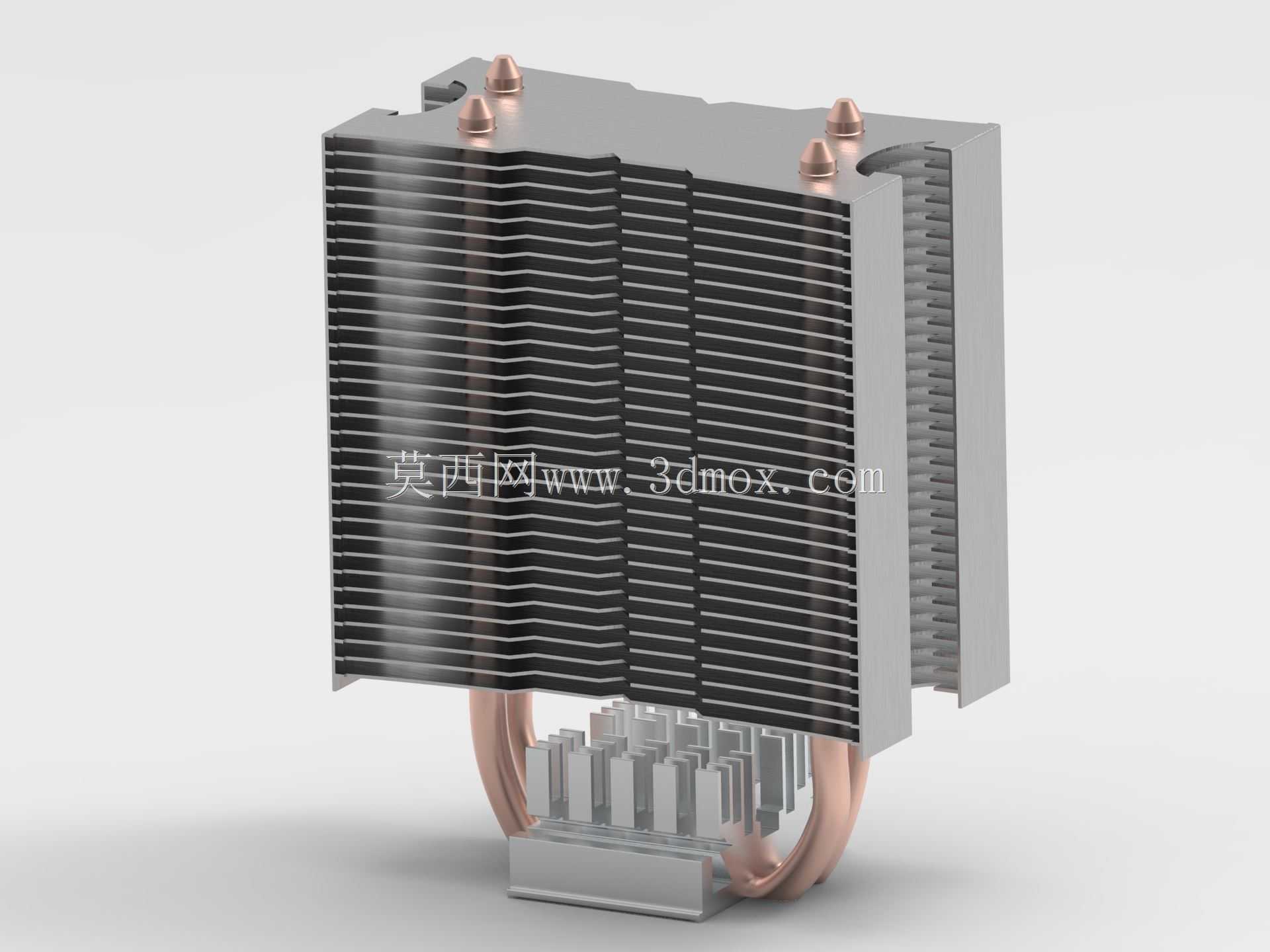

日常桌面级计算机运行过程中，CPU核心持续高负载运算会产生大量积热，若热量无法及时导出，会触发核心降频保护，直接影响整机运算稳定性，这类塔式热管风冷散热结构，就是针对桌面级处理器的散热需求设计的被动+主动结合的导热组件。从结构设计逻辑来看，该散热组件采用穿片式铝制鳍片阵列作为核心散热载体，鳍片采用等间距排布设计，每片鳍片都预留了精准的热管穿接孔位，装配时通过胀管工艺让热管与鳍片孔壁紧密贴合，消除接触间隙带来的导热热阻，保证热管传导的热量能快速均匀扩散到每一片鳍片表面。底部的铜质导热底座直接与CPU金属顶盖接触，底座表面做了平整度处理，能最大化贴合处理器顶盖的平面，减少接触热阻，两根U型纯铜热管从底座延伸向上贯穿整个鳍片阵列，利用热管内部工质的相变循环，快速将底座吸收的处理器热量传导到鳍片阵列的各个区域。鳍片阵列采用单侧出风的风道设计，预留的风扇安装位可以匹配标准尺寸的轴流风扇，风扇吹出的冷风垂直穿过鳍片间隙，通过强制对流将鳍片上蓄积的热量快速带出机箱内部，鳍片边缘做了折边处理，既可以提升鳍片整体的结构强度，避免长期使用出现鳍片变形倒伏影响风道，也能引导气流走向，减少风阻带来的风量损耗。从安装边界来看，该散热结构的整体高度适配常规ATX、MATX机箱的CPU散热限高要求，底座周围的扣具安装位预留了足够的避让空间，不会与主板上的内存插槽、CPU供电散热装甲产生安装干涉，扣具结构可以适配主流的桌面级处理器插槽规格，安装时不需要对主板做额外改造，通过预设的卡扣或者螺丝结构就能完成固定，安装压力经过设计校核，不会因为压力过大导致处理器核心、PCB出现受压变形的问题。这类散热结构不需要复杂的管路连接，相比水冷散热结构不存在漏液风险，日常使用的维护成本极低，鳍片表面做了抗氧化处理，长期在机箱内的温热环境下使用也不会出现氧化锈蚀导致导热效率下降的问题，既可以满足普通办公场景下处理器的低负载散热需求，也能覆盖消费级处理器常规超频状态下的散热要求，在桌面计算机硬件配置、工业控制计算机硬件选型、小型嵌入式运算终端的散热方案设计中都有广泛的应用场景，设计过程中需要重点校核热管的导热功率冗余、鳍片的总散热面积与目标散热功率的匹配度，同时还要平衡整体重量，避免长期使用后主板因散热组件过重出现形变。
