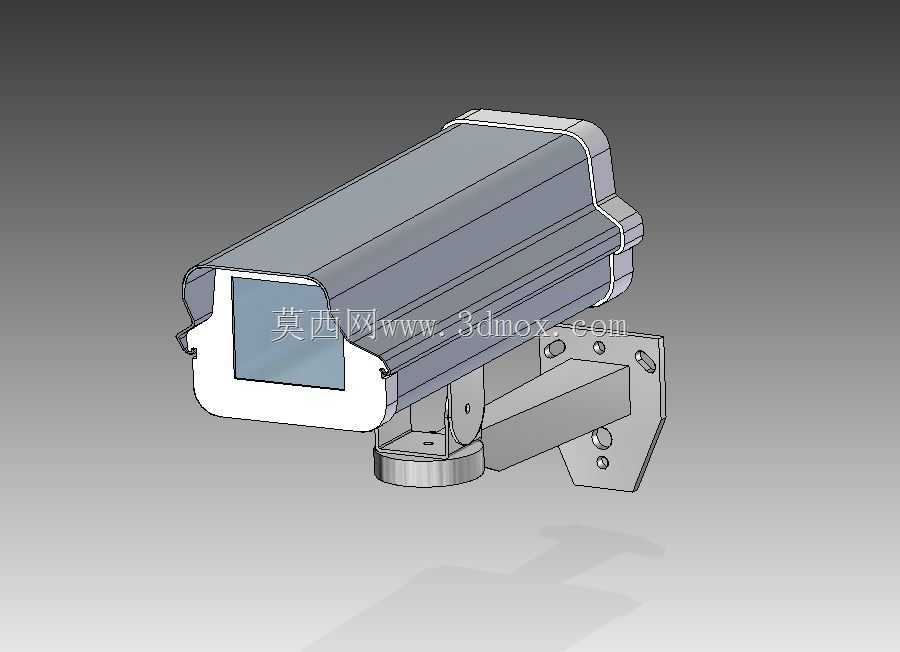

室外枪式监控摄像头防护外壳结构设计

该结构为室外枪型监控摄像头的配套防护壳体与安装支架组件，主要适配固定焦距的枪式安防监控设备，广泛应用于园区周界、道路卡口、厂区出入口、楼宇外立面等露天安防布设场景，核心作用是为内部摄像模组、镜头、供电模块提供封闭的防护空间，隔绝户外雨水、扬尘、高低温骤变、外力磕碰对内部精密电子元件的损伤，保障摄像设备在复杂户外环境下长期稳定运行。

从功能设计层面看，壳体采用前后分段式拼接结构，前端预留透明视窗安装位，视窗做内嵌式压合设计，避免视窗与壳体接缝处出现积水渗漏的问题，视窗平面与镜头光轴保持垂直，减少光线折射产生的画面畸变；壳体上沿设置突出的导流檐，雨天可引导雨水从壳体两侧滑落，避免水流直接冲刷视窗表面影响监控画面清晰度。壳体侧面预留线材穿入的过孔，过孔位置设计在支架连接端的旁侧，安装时线材可顺着支架臂内部走线，既避免线材裸露在外被老化或外力破坏，也能让整体布设外观更整洁。

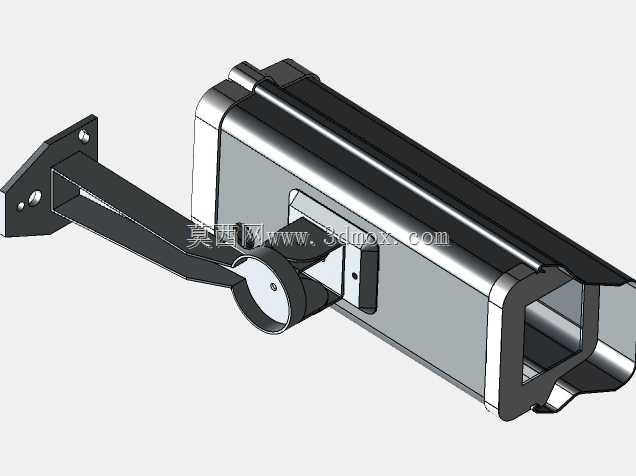

安装结构部分，配套的L型壁挂支架采用多维度可调设计，支架与壳体连接的底座设置水平旋转轴，可实现360度水平方向的视角调整，支架与墙面固定的底座设置俯仰调节铰接位，可根据监控点位的需求调整镜头俯仰角度，调整到位后通过侧面的锁紧螺丝固定角度，避免长期受风吹震动出现视角偏移。墙面固定端设置四个对称分布的安装孔，适配常规膨胀螺丝的安装尺寸，可直接固定在混凝土墙面、金属立杆、建筑挑檐等多种安装基面上，安装孔位做沉头设计，固定螺丝安装后表面与支架平面齐平，不会突出结构表面造成积水锈蚀。

设计过程中充分考虑户外使用的维护需求，壳体上盖采用快拆式卡扣配合少量紧固螺丝的固定方式，日常维护更换镜头、清理内部积灰时无需完全拆卸整个壳体，仅需松开卡扣即可掀开上盖完成操作，大幅降低户外运维的操作难度。壳体内部预留足够的冗余空间，除容纳常规枪机摄像模组外，还可加装加热模块、散热风扇、POE供电模块等扩展配件，适配不同气候区域的使用需求，在低温高湿区域可避免镜头起雾，在高温暴晒区域可避免内部元件过热宕机。整体结构的边角均做圆弧过渡处理，没有尖锐的外凸棱角，既避免安装过程中划伤施工人员，也能减少风阻，降低强风天气下壳体受风力冲击产生的震动，保障监控画面的稳定性。
