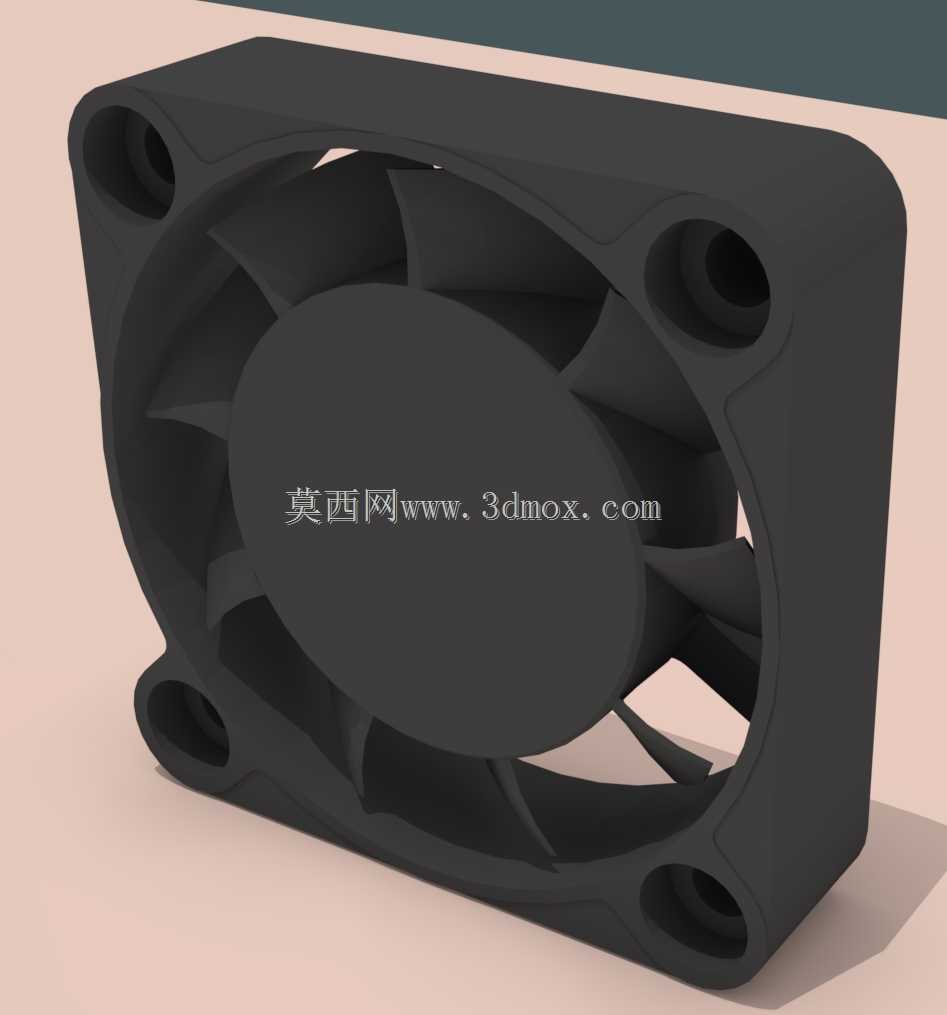

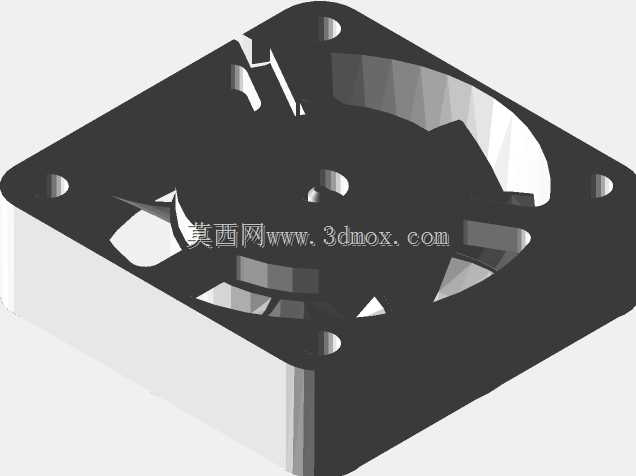

40x40x10规格直流冷却散热风扇结构

在各类紧凑型电子设备、工控板卡、小型电源模块的热设计环节中，小尺寸轴流直流风扇是应用频次极高的主动散热元件，本次呈现的40x40x10mm规格直流风扇，正是针对狭小安装空间的散热需求完成的结构建模。从实际选型适配的角度看，这类小尺寸风扇的安装边界有着严格的约束，外框为正方形结构，四个角位预留的安装孔位完全遵循行业通用的孔距规范，可直接匹配PCB板、设备壳体上预设的安装柱，不需要额外做安装位的二次改造，能大幅缩短结构设计阶段的适配周期。

设计过程中，首先要平衡的是扇叶气动效率与整体厚度的矛盾，10mm的总厚度限制了扇叶的轴向弦长，因此扇叶采用了小角度扭转变截面设计，在有限的轴向尺寸内尽可能提升气流推动效率，同时控制运转时的气流紊流噪音，适配对噪音有一定要求的民用电子、办公设备场景。外框的边角做了小圆弧过渡处理，既避免安装时锐边划伤操作人员或线材，也能减少框体边角处的应力集中，提升注塑成型时的成品率，避免框体出现缩痕、变形等缺陷。

从功能特性上看，这类直流风扇主要通过定向气流带走电子元器件工作时产生的累积热量，将设备内部的工作温度控制在元器件允许的额定工作温度区间内，避免因过热导致的元器件性能衰减、寿命缩短甚至热失效问题。不同于大尺寸工业散热风扇，40mm规格的风扇驱动电压多为常见的直流5V、12V、24V档位，可直接从设备内部的主板取电，不需要额外配置独立的供电模块，进一步简化了设备内部的布线设计。

在建模细节上，扇叶与中心电机毂的衔接处做了平滑过渡处理，还原了实际产品的装配间隙，避免结构干涉；外框四个安装孔的沉台深度也按照实际螺丝锁付的要求做了还原，结构工程师在做整机装配仿真时，可以直接调用该模型完成干涉检查、风道模拟等工作，不需要再对模型做二次修整。这类风扇的应用场景覆盖极广，从家用路由器、机顶盒这类消费电子，到小型PLC控制模块、嵌入式工控机、车载电子单元这类工业及车载设备，只要存在狭小空间内的主动散热需求，该规格的风扇都是性价比极高的选型方案，建模时还原的所有结构细节，都能为后续的整机结构设计、热仿真分析提供准确的参考依据。
