多接口音视频显示控制电路板

　　这块显示控制电路板面向桌面影音设备、工业显示终端、嵌入式监控主机以及教学实验平台等场景，核心作用是把外部输入的多路音视频信号、控制信号和供电信号汇集到同一块长条形PCB上，再通过板载芯片与排针接口完成信号调理、路径切换和显示驱动。实际装机时，它常被固定在金属机箱底板或塑料外壳内部的支撑柱上，外侧接口从机箱后挡板开孔伸出，用户可以直接插拔VGA视频线、RCA音视频线、直流电源插头以及调试排线，不需要打开设备外壳，维护和接线效率较高。

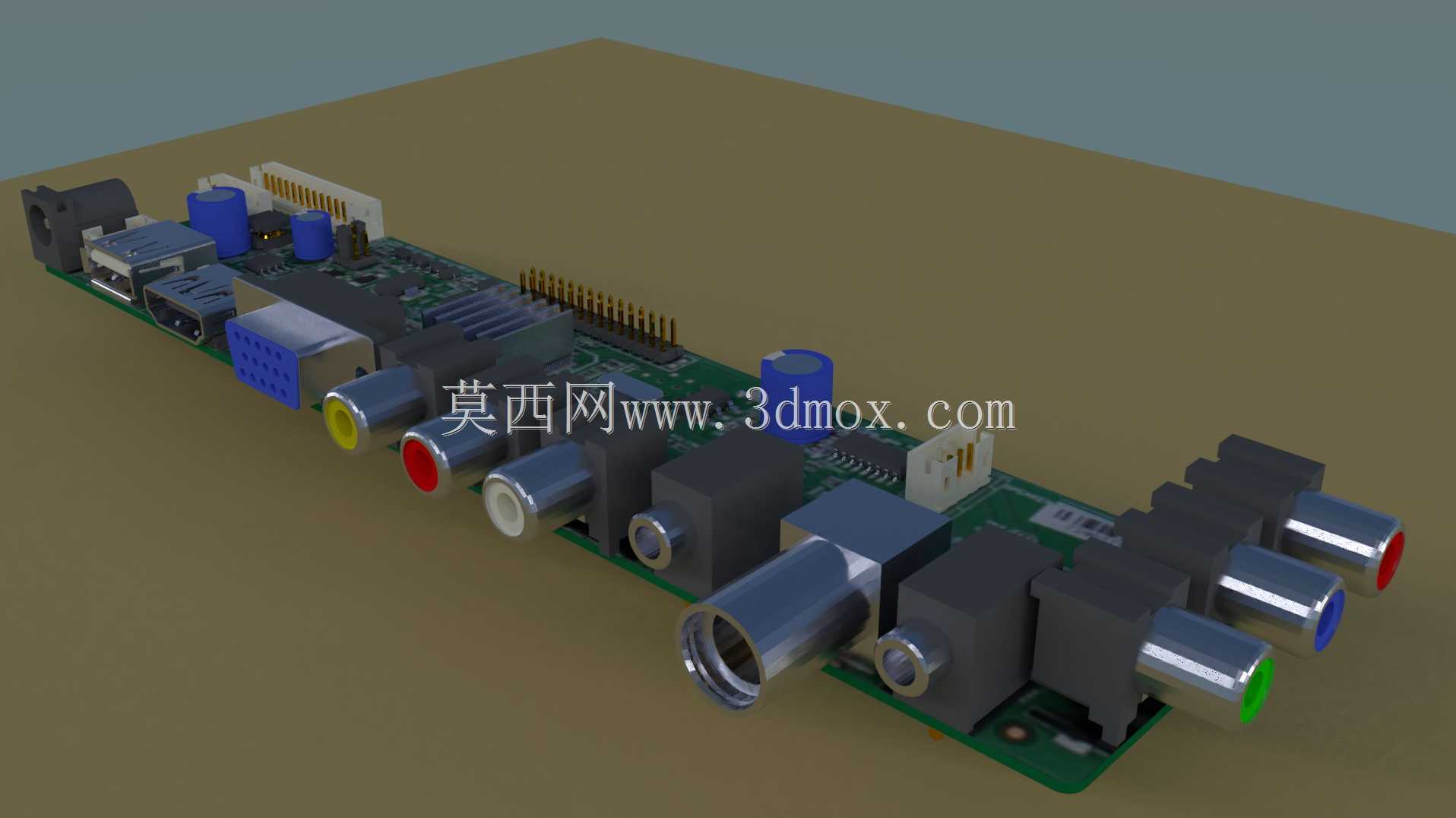

　　从板件布局来看，设计采用狭长型单板方案，长度方向依次布置电源输入区、视频接口区、音频接口区和针座扩展区。靠近板端的位置设置直流电源插座，配合板上圆柱形电解电容完成输入滤波，降低电源纹波对后级视频和音频通道的干扰；中部集中布置VGA插座、多组RCA莲花插座和3.5mm音频接口，不同颜色的接口环用于区分视频、左右声道和复合信号，能够减少现场接线时的误插概率；板边设置多组排针和扁平插座，用于连接显示屏驱动板、按键面板、红外接收模块或主控板，方便在不同整机方案中复用。

　　结构设计上，接口件全部选用板载直插式连接器，金属外壳与PCB焊盘形成多点固定，插拔线缆时的外力可通过接口壳体传递到电路板和机箱挡板，避免焊点长期受侧向力而开裂。RCA接口采用成排布置，接口中心距兼顾标准插头的外形包络，相邻插头插入后不会互相干涉；VGA接口两侧预留螺钉固定位置，装入机箱后可与挡板锁紧，提高视频线缆连接的可靠性。电路板上较高的元件，如电解电容、立式插座和针座，在排布时避开了上下盖合的间隙区域，低矮电阻、电容和芯片则分布在接口之间，充分利用板内空间。

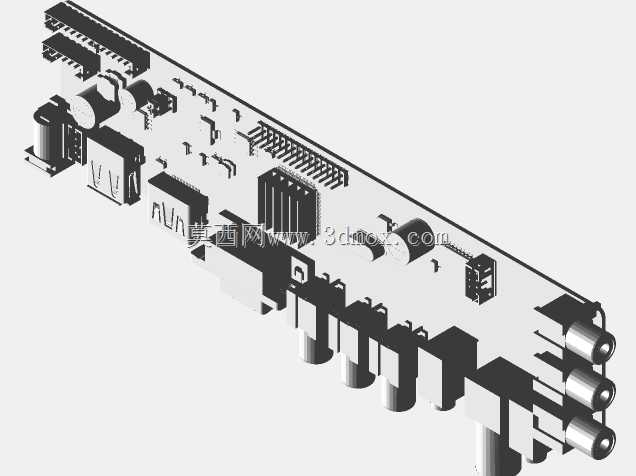

　　安装边界方面，长条形板形适合沿机箱后壁布置，板上四角可根据整机结构设置安装孔，配合铜柱与螺钉固定；三维建模时需要重点核对接口相对板边的伸出长度、连接器高度以及排针占用空间。后挡板开孔应与VGA插座、RCA插座、电源插座的外轮廓对齐，开孔之间保留足够壁厚，防止钣金或塑料挡板开裂。板后侧与外壳内壁之间要留出线缆弯曲半径，尤其是VGA线缆和多股AV线缆，插入后不能被上盖压接；板上方与屏蔽盖或散热件之间也要保留安全间隙，避免高元件干涉。

　　功能实现上，该模块强调多类型信号的集中接入。显示通道可通过VGA接口传输模拟视频信号，音频通道通过RCA和3.5mm接口接入线路级声音信号，板上排针则承担控制电平、电源分配和外设通信。对于设备开发人员来说，这种把接口、滤波元件和连接座整合在一块板上的方式，有利于缩短整机线束，减少机箱内飞线；对于结构工程师来说，外露接口的位置、高度和插拔方向是建模检查的重点，需要在数字样机中模拟插头插入后的完整包络，确认旋钮、插头外壳和线缆弯头不会与相邻器件冲突。

　　在散热与工艺方面，板上主要芯片和稳压元件周围保留了一定铺铜区域，细长板形也有利于沿长度方向形成自然散热路径。焊接时，外侧金属接口作为较重器件，波峰焊或手工补焊后都应检查焊点吃锡量和接口平整度；装配时先将电路板对位到机箱挡板，再锁紧接口螺钉和板固定柱，可避免单一螺钉先压紧造成接口偏位。整体模型适合用于影音控制设备、显示终端样机、接口转接装置和电子结构教学案例的干涉检查与装配验证。
