微控制器用小型针柱式散热结构件

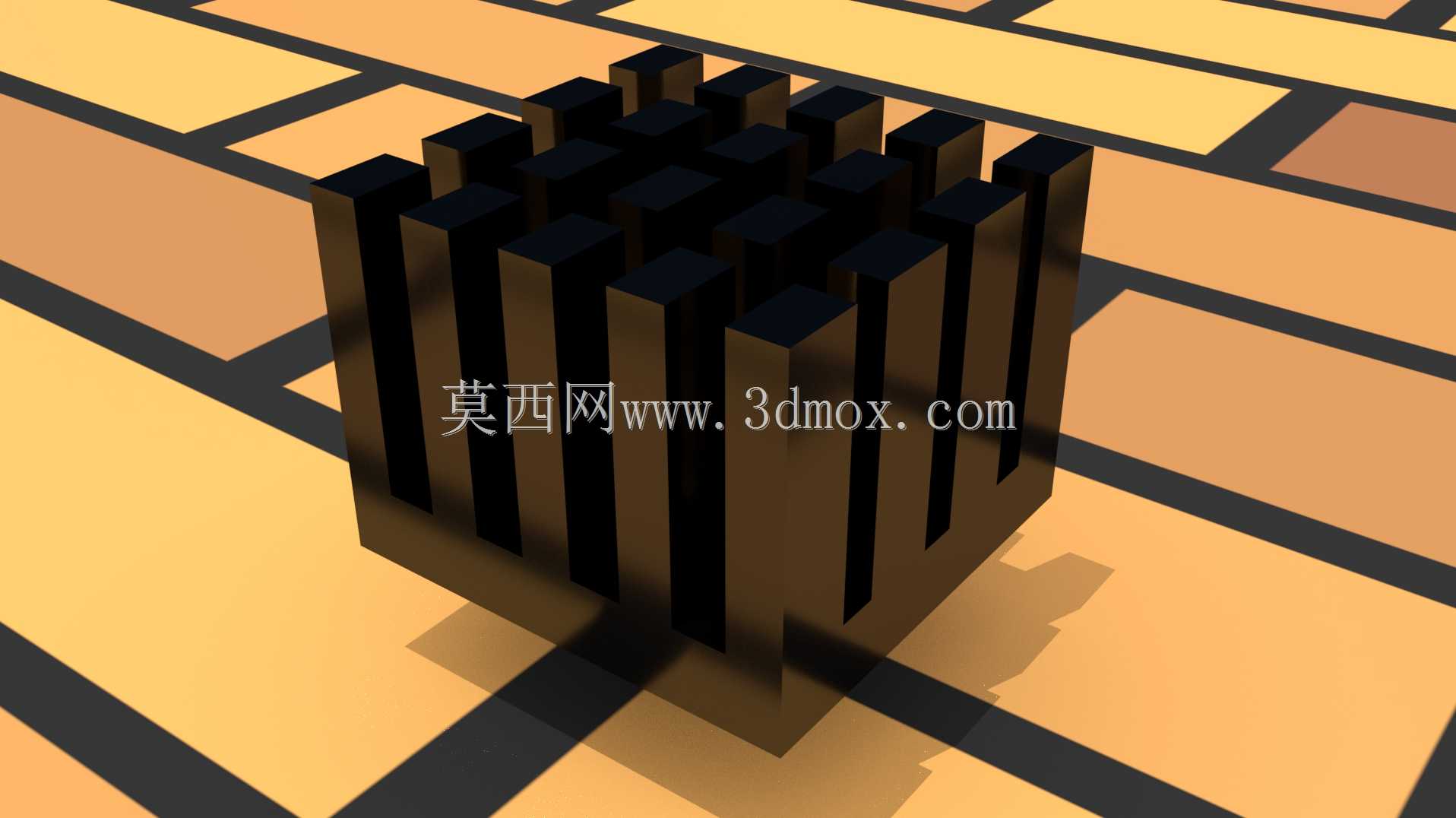

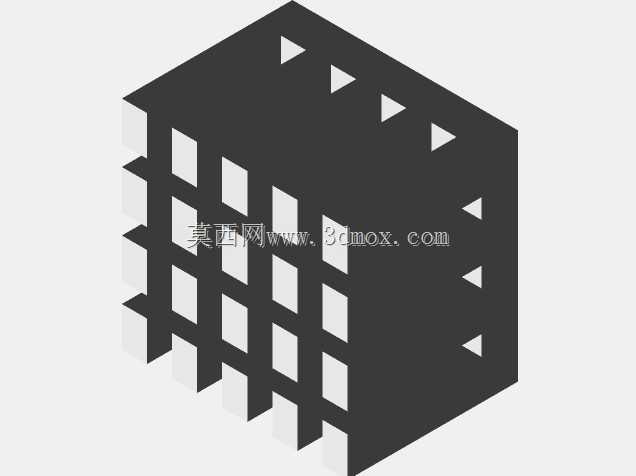

这类小型针柱式散热结构，主要面向板载微控制器、片上系统这类小尺寸高集成度电子器件的被动散热需求，常见于树莓派这类开源开发板、小型嵌入式控制板的配套散热场景，在狭小的设备壳体内部，不需要额外风扇风道就能完成热量导出，避免器件长时间高负载运行出现降频、工作稳定性下降的问题。从结构设计逻辑来看，整体采用规整的立方基座搭配阵列式垂直针柱的构型，基座底面为完全平整的贴合面，能够和芯片表面的导热介质充分接触，减少接触热阻，将芯片工作产生的热量快速传导至整个基座；上方阵列排布的垂直针柱，在有限的13x13x10外形尺寸边界内，最大化拓展了和空气接触的换热表面积，同时针柱之间预留的均匀间隙，能够让设备内部自然对流的空气顺畅穿过间隙，带走针柱表面蓄积的热量，不需要额外的强制风冷动力就能实现稳定的热交换。设计过程中需要严格控制整体安装边界，13x13的底面尺寸刚好覆盖常见微控制器SoC的核心发热区域，不会超出芯片封装范围干涉板载周边的电容、接插件等其他元器件，10mm的总高度也适配绝大多数开发板配套的标准壳体内部空间，不会出现安装后顶盖无法闭合的问题。针柱的排布密度经过权衡，既保证足够的换热面积，也不会因为间隙过小导致积灰后堵塞风道，长期使用的散热稳定性更有保障。基座和针柱采用一体化的结构构型，没有额外的拼接接触面，避免了拼接位置的附加热阻，热量从基座传导到针柱末端的效率更高，整体结构没有活动部件，运行过程无噪音、无磨损，不需要后期维护，非常适合长期连续运行的嵌入式控制设备、小型边缘计算节点这类对运行可靠性要求高、内部空间紧凑的应用场景。在实际选型使用时，只需要在散热件底面和芯片表面之间涂覆薄薄一层导热硅脂或者粘贴导热双面胶，就能完成固定安装，不需要额外的固定卡扣或者安装孔位，适配不同布局的小型控制板，不会对PCB板的原有设计提出额外修改要求。
