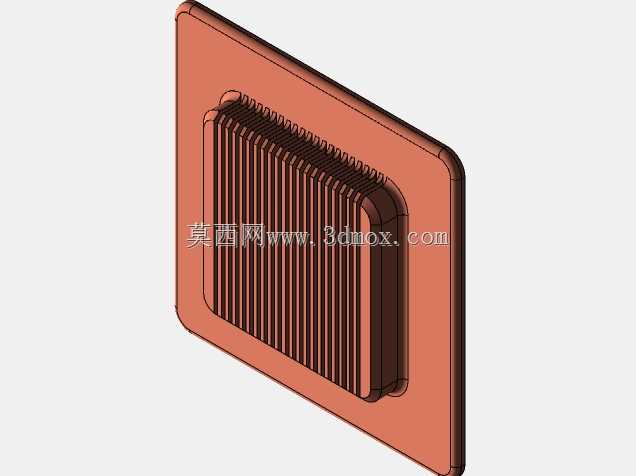

台式机CPU铜质散热鳍片结构设计

日常做PC硬件结构配套设计时，CPU散热模块的适配性是绕不开的核心环节，这款铜质散热结构的设计，完全围绕台式机CPU的热传导需求展开，没有多余的装饰性结构，所有造型都服务于散热效率与安装适配性。从实际应用场景来看，这类铜基散热片主要适配台式机标准ATX、MATX主板的CPU安装位，直接贴合CPU顶盖表面，通过鳍片阵列扩大与空气的接触面积，配合轴流风扇形成的风道带走CPU运行产生的热量，避免处理器因过热出现降频、宕机等问题，是消费级台式机、入门级工作站风冷散热方案里的核心换热部件。

设计过程中首先要卡准安装边界，散热片的底座平面度公差控制在0.02mm以内，保证和CPU顶盖的贴合间隙控制在导热介质可填充的范围内，不会因为接触空隙增大热阻。底座边缘做了R2的圆角过渡，既避免安装时锐角划伤主板元器件，也能减少边角应力集中，在长期冷热交替的工作环境下降低结构变形概率。鳍片部分采用等间距平行阵列布局，单片鳍片厚度0.3mm，相邻鳍片间隙2mm，这个尺寸是经过风道阻力校核的——间隙过大会减少总换热面积，间隙过小则会增大风阻，降低风扇气流的穿透效率，在常规12cm机箱风扇的风压区间内，这个间距能平衡换热面积与通风效率，让气流可以顺利穿过鳍片间隙带走热量。

鳍片和底座采用一体化切削成型的结构，没有采用铆接、焊接的拼接工艺，从根源上避免了拼接界面的接触热阻，铜材质本身的高导热系数可以快速将CPU产生的热量从底座传导到每一片鳍片的末端，不会出现鳍片根部温度高、末端温度低的热量堆积问题。整体外形采用方形切角设计，四个角的避让结构刚好对应主板CPU插槽周围的电容、供电散热片位置，安装时不会和周边元器件产生干涉，整体高度控制在35mm以内，可以适配绝大多数紧凑型机箱的CPU散热限高要求，不需要担心侧盖无法闭合的问题。

从功能特性上看，这款散热片不需要复杂的管路结构，依靠纯铜的导热属性与鳍片阵列的换热设计就能满足65W-95W TDP处理器的散热需求，结构可靠性高，没有漏液风险，日常维护只需要清理鳍片间隙积灰即可，使用寿命远长于带密封结构的水冷散热模块。设计时还在底座两侧预留了标准扣具安装孔位，可以适配主流的LGA、AM系列主板扣具，不需要额外定制安装支架，通用性较强，既可以用于品牌台式机的原厂散热配套，也可以用于DIY装机的散热改装场景。
