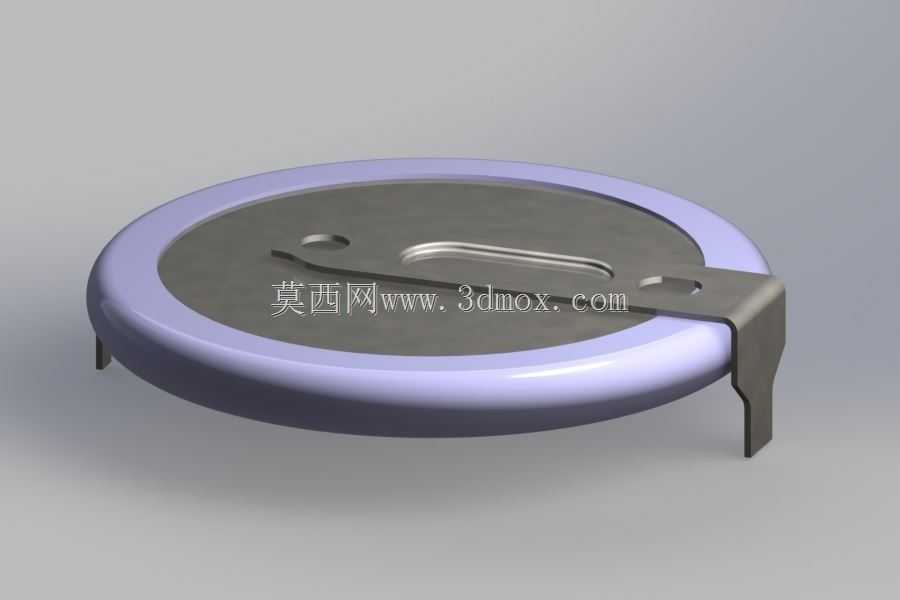

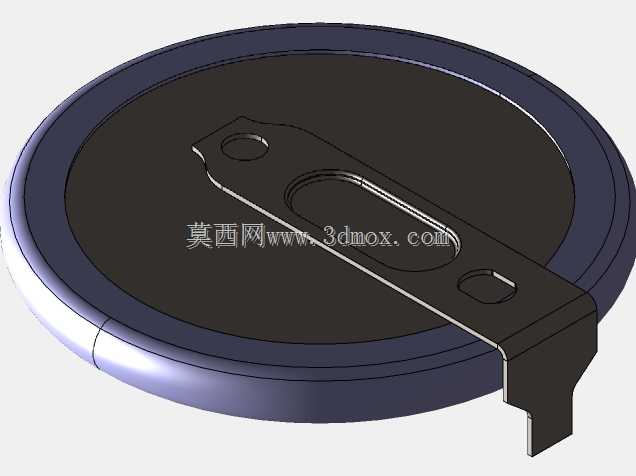

松下ML-2020纽扣电池PCB安装固定结构

该结构为适配松下ML-2020纽扣电池的PCB板载固定弹片组件，核心应用场景覆盖低功耗物联网终端、工业传感节点、便携检测设备的备用供电回路安装，这类场景普遍要求供电模块在有限板卡空间内实现可靠的电池固定与电气连接，同时要耐受常规工业环境下的振动、温度循环工况，避免电池松脱导致的设备掉电复位故障。从实际功能来看，该结构同时承担电池限位、电极导通、板卡定位三重作用，环形包覆的主体结构刚好贴合ML-2020纽扣电池的圆柱侧壁，向下弯折的引脚直接插入PCB对应通孔完成焊接固定，既不需要额外增加电池座塑料配件，也能通过金属弹片的自身弹性持续压紧电池端面，保证电极接触电阻长期稳定在合格区间。设计过程中优先考虑了钣金加工的工艺可行性，整体结构采用单张金属板材通过冲压、弯折工序一体成型，没有额外的拼接或铆接结构，弹片接触位置做了圆弧过渡处理，既避免安装时刮伤电池外壳镀层，也能减少多次拆装电池后的弹片疲劳变形。安装边界方面，结构整体高度与纽扣电池自身厚度匹配，不会超出板卡周边元件的高度限制，引脚间距符合常规PCB布线的通孔间距规范，焊接后弹片主体与PCB板面保持平行，侧向伸出的卡扣结构刚好卡住电池边缘，即使设备在运输或使用过程中承受10g以内的冲击加速度，电池也不会从固定结构中脱出。在建模逻辑上，这类钣金结构需要重点控制弯折半径与板材厚度的匹配关系，避免弯折处出现应力集中导致的开裂，同时要预留合理的弹片形变余量，保证电池装入时弹片的形变量在金属材料的弹性变形区间内，不会出现塑性变形导致的接触压力不足。实际选型使用时，需要注意该结构适配的电池直径与厚度公差，安装前确认PCB对应位置没有布设过高的贴片元件，避免与电池固定结构产生装配干涉，焊接引脚时要控制焊锡量，避免焊锡溢出到弹片接触区域影响导电性能。
