公制M3外六角螺栓配套六角螺母

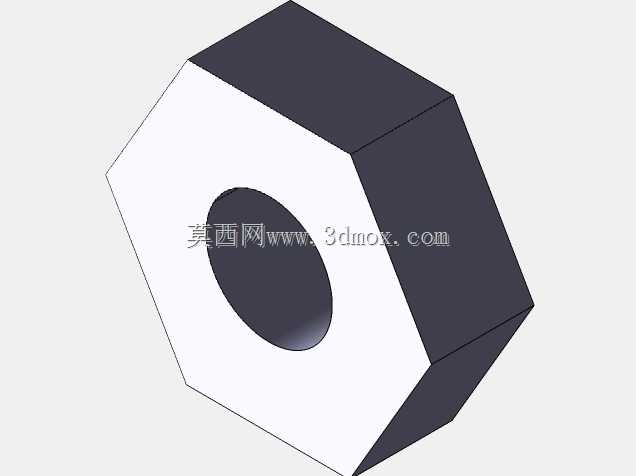

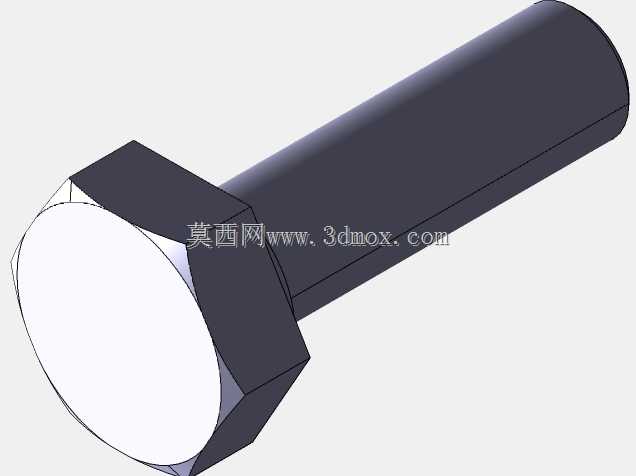

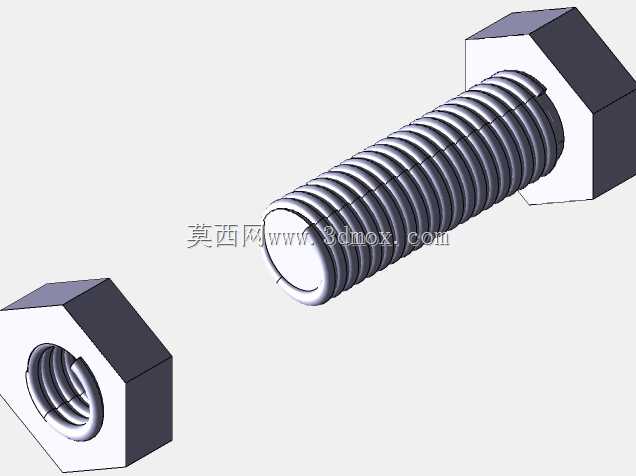

这套公制M3规格的外六角螺栓与配套六角螺母，是小型机电设备、精密仪器装配场景中最常用的螺纹紧固副。日常做消费电子外壳装配、小型传感器安装支架固定、3D打印机运动组件锁紧这类项目时，M3规格的紧固件几乎是结构选型清单里的必选项，它的螺纹公称直径3mm，粗牙螺距0.5mm，属于公制普通螺纹里的小规格紧固元件，适配绝大多数薄板件、塑料件、轻载铝合金结构件的连接需求。从设计逻辑上看，外六角螺栓的头部采用标准六方外形，对应开口扳手、套筒、电动起子的六角批头都能实现可靠施力，相比十字槽、内六角的小规格螺钉，外六角结构在反复拆装的场景下不容易出现槽口滑牙的问题，哪怕是装配空间受限只能用开口扳手斜向卡入，也能传递足够的锁紧扭矩。配套的六角螺母采用等厚六方外形，内螺纹与螺栓外螺纹的公差带采用常用的6H/6g配合等级，既能保证手动旋合时的顺畅度，又能在锁紧后提供足够的螺纹啮合摩擦力，避免设备运行过程中受振动影响出现松脱。做三维建模时，这套紧固件的螺纹部分没有采用简化的装饰性纹理，而是还原了真实的牙型轮廓，在做装配干涉检查时，可以精准模拟螺纹旋合的实际行程，不会出现模型里看着能装、实际装配时螺纹顶死的问题。从安装边界来看，这套M3螺栓配套螺母使用时，需要在被连接件上预制直径3.2-3.4mm的光孔，螺栓头部的六方对边尺寸为5.5mm，设计安装避让空间时，要给扳手预留至少8mm的回转操作空间，螺母侧的避让尺寸与头部保持一致即可。在轻载静态连接场景下，这套紧固副可以满足厚度2-15mm叠层构件的锁紧需求，如果是存在持续振动的运动部件装配，还可以搭配平垫圈、弹簧垫圈使用，模型里预留了标准垫圈的装配位置，不需要额外调整螺栓的长度参数。很多刚接触结构设计的工程师做小设备建模时，容易忽略紧固件的实际外形尺寸，要么把螺栓头部做的过小导致扳手无法卡入，要么螺纹啮合长度不够导致连接强度不足，这套按实际公制标准构建的螺栓螺母模型，可以直接调用到装配体里，既能用来做结构干涉校验，也能用来导出工程图的明细栏，不需要再反复核对标准件的尺寸参数。
