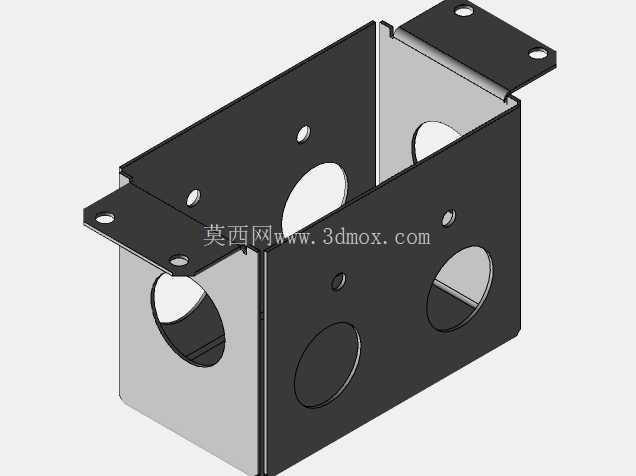

这款钣金折弯成型的壳体结构,主要应用在工业管路减压阀组的集成安装场景中,作为阀组配套的安装承载与外围防护构件使用。在实际的工业流体控制管路布设中,减压阀组往往需要搭配对应的电气控制元件、管路转接接头集中布设,裸露布设不仅容易受到车间内飞溅的切削液、粉尘侵蚀,还可能在设备运维、物料转运过程中受到外力磕碰,导致阀件调节手柄移位、接线松脱,这类定制化的钣金壳体就是为解决这类现场问题设计的。从结构设计逻辑来看,整个壳体采用单块钣金板材经数控冲裁、折弯成型,尽可能减少拼接焊缝,既控制了加工成本,也能提升壳体整体的结构刚性,避免多块拼接带来的尺寸累积误差。
壳体两侧预留的不同直径圆形开孔,分别对应流体管路的穿入、穿出位置,开孔边缘做了翻边处理,一方面可以去除冲裁产生的锐边,避免安装时划伤管路外层防护套或者操作人员手部,另一方面翻边结构也能提升开孔处的结构强度,避免长期受力出现开孔变形。壳体顶部向外延伸出的两个带安装孔的折边,是整个构件的核心安装固定位,安装孔的位置公差控制在±0.1mm范围内,能够适配现场预设的安装支架螺孔位置,不需要现场二次扩孔调整,安装时直接通过螺栓锁紧即可完成固定,折边与壳体主体的折弯处做了加强压筋处理,能够承受壳体本身加上内部安装阀件、电控元件的总重量,不会出现长期承重下的折边下垂变形问题。
壳体正面预留的多个不同尺寸圆孔,分别对应减压阀的调节手柄伸出位置、压力检测表的安装位置、状态指示灯的透出位置,每个开孔的尺寸都经过匹配校核,既保证对应元件能够顺利穿出,又不会留出过大的间隙导致粉尘进入壳体内部。在安装边界的尺寸设计上,壳体内部的净空尺寸充分考虑了减压阀本体、配套小型接头、接线端子的排布空间,内壁与阀件外壁之间预留了不小于10mm的操作间隙,方便后期运维时进行接线调整、阀件紧固操作,不会因为空间过于局促导致操作困难。壳体的侧壁没有做全封闭设计,预留了对应的开口结构,既能够减轻整体重量,也能保证内部阀件工作时的自然散热,避免封闭空间内温度累积影响密封件的使用寿命。
从实际使用的角度出发,这类钣金壳体的折弯圆角半径严格匹配板材厚度,避免折弯处出现应力集中导致的开裂问题,板材选用常规的冷轧钢板,成型后做表面喷塑处理,能够适应常规工业车间的湿度、腐蚀环境,不需要额外做特殊防腐处理就能满足5年以上的使用需求。在现场装配时,阀件可以从壳体的侧部开口位置放入,对准对应的安装孔位后先固定阀件与壳体的连接螺丝,再将整个壳体连同阀件一起固定到预设的支架上,相比先固定阀件再做外围防护的安装方式,能够大幅缩减现场安装的工时,也能更好地保证阀件与壳体开孔的对位精度。设计过程中也充分考虑了钣金加工的工艺性,所有的折弯边都预留了足够的压边宽度,所有开孔位置都避开了折弯应力区,不会出现冲裁孔在折弯时被拉变形的问题,冲裁排样时尽可能提升板材利用率,控制单件的加工成本,适合批量配套生产。
