立式侧装研磨工位防护隔栏结构设计

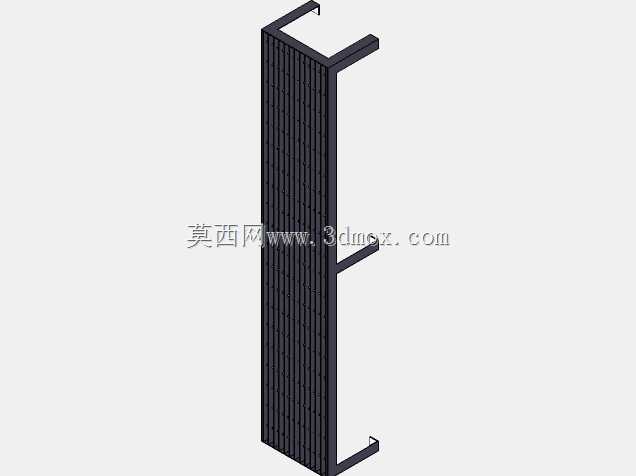

这款立式侧装结构件主要应用于研磨加工工位的区域隔离场景，在精密零部件研磨、五金件去毛刺打磨这类存在磨屑飞溅、加工区域需要明确边界划分的生产环节中，能够有效阻挡高速飞散的磨料碎屑、切削液雾滴，避免无关人员误入加工运转区域，同时不会过多占用车间横向通行空间。从结构设计逻辑来看，整体采用窄长立式布局，适配研磨设备侧边的狭长安装空间，顶部与底部的弯折挂耳是核心安装定位结构，安装时无需在地面做大面积打孔固定，直接通过挂耳卡接在工位侧边的型材横梁上即可完成初步定位，后续辅以紧固件锁附就能达到安装强度要求，后期工位调整移位时拆装效率远高于落地式围栏。栏体主体采用密集竖向栅格结构，栅格间隙控制在安全防护要求的范围内，既保证了防护隔离的有效性，又不会完全遮挡操作人员观察研磨加工状态的视线，同时竖向栅格的结构抗侧向冲击能力更强，即便被意外飞出的小型加工件撞击也不容易出现变形垮塌的问题。侧边伸出的横向支撑臂主要用于和研磨设备的侧机架做辅助连接，进一步提升整个栏体安装后的结构稳定性，避免长期受车间通风气流、设备运行振动影响出现松动晃动。从安装边界尺寸来看，整体高度匹配常规站立式研磨工位的操作视线高度，不会遮挡设备操作面板的观察视野，栏体厚度控制在较薄的区间，安装后突出设备侧边的尺寸很小，不会挤占车间的物料转运通道，上下挂耳的间距适配常用工业铝型材横梁的安装孔位间距，不需要额外做转接件就能直接适配多数现有研磨工位的机架结构。在实际使用场景中，这类侧装隔栏还可以根据工位需求在栅格内侧加装透明防溅挡板，进一步提升对磨屑和切削液的阻挡效果，栅格表面做了耐磨防锈处理，能够长期适应研磨车间存在磨料粉尘、切削液喷淋的恶劣工况，不需要频繁做表面维护。
