自行车曲柄牙盘传动组件三维设计

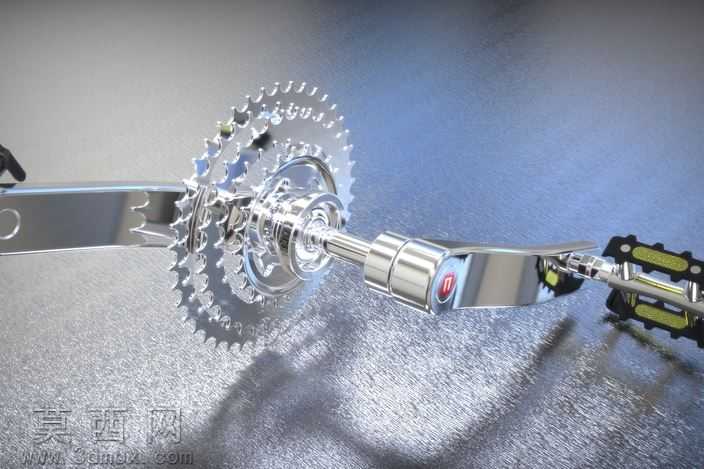

本作品为自行车曲柄牙盘传动组件的三维设计成果，建模阶段依托NX软件完成全参数化结构搭建，首先对自行车传动系统的核心功能逻辑进行拆解，明确曲柄、牙盘、中轴、脚踏连接位的配合关系，从基础草图绘制开始，精准绘制牙盘的齿形轮廓、曲柄的力学受力曲面、中轴的阶梯轴结构，通过拉伸、旋转、扫掠等基础建模命令完成主体结构搭建，再对齿尖倒角、曲柄减重槽、脚踏安装螺纹位、中轴轴承配合位等细节特征进行精细化处理，保证各部件的装配公差符合自行车行业的通用配合标准，避免出现干涉错位问题。渲染阶段采用金属材质为主的材质体系，牙盘与曲柄主体赋予抛光铬金属材质，调整材质的反射粗糙度、金属度参数，还原电镀金属件的高反光、亮面质感，对脚踏的防滑胶垫部分赋予哑光橡胶材质，调整材质的漫反射颜色与凹凸纹理，模拟橡胶表面的颗粒防滑质感，中轴的连接套筒部分赋予拉丝不锈钢材质，添加细微的拉丝纹理贴图提升真实感。场景搭建采用哑光灰色磨砂背景，添加柔和的区域光作为主光源，搭配辅助补光消除金属件表面的死黑阴影，调整光线角度突出金属部件的轮廓反光，让齿盘的齿形结构、曲柄的曲面弧度都能清晰呈现。设计过程中充分考虑自行车传动部件的实际使用需求，牙盘采用多盘片结构设计，适配不同骑行场景的变速需求，曲柄的长度符合人体工学骑行发力角度，在保证结构强度的前提下对曲柄非受力区域做减重处理，兼顾轻量化与结构刚性，中轴部位的结构设计预留了标准轴承安装位，可直接适配通用规格的自行车中轴配件，脚踏连接位采用标准螺纹规格，能够匹配市售主流自行车脚踏产品，整体模型结构完整，各部件可单独拆分用于装配演示，也可用于自行车传动系统的结构教学、产品研发参考，渲染效果真实还原了金属传动部件的质感，清晰展现了各部分的结构细节与装配关系。
