管道固定用圆形支撑锁紧结构

在流体输送管路布设、小型设备工位管线排布场景中，这类圆形支撑锁紧结构的应用覆盖了从实验室气路排布、小型液压站管路固定到生产车间压缩空气支管定位的多个工程场景，核心作用是为穿设的圆形杆件或管道提供稳定的径向定位与轴向锁止，避免管路受流体脉动、设备振动影响出现移位、接口松脱的问题。

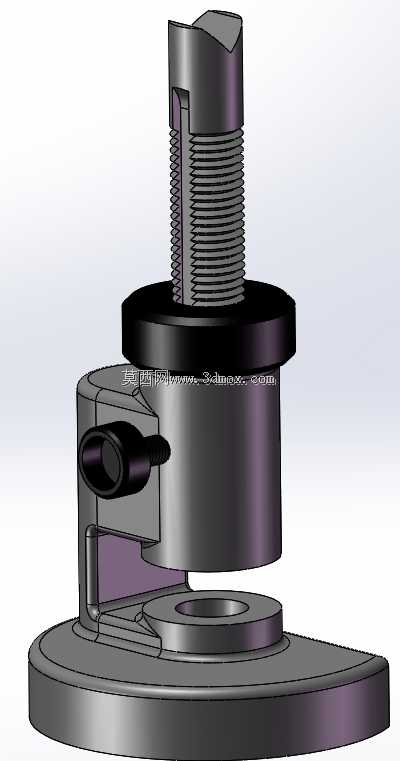

结构设计上，底部采用带安装孔的圆盘式基座，安装面做了平面度公差控制，可通过螺栓直接固定在设备台面、墙面支架或地面预埋板上，基座上方的承托座做了与待固定件外径匹配的圆弧承托面，接触区域预留了微小的防滑纹理加工余量，避免锁紧后管件出现周向转动。上部的锁紧压盖与中心调节螺杆做了一体化的螺纹传动设计，旋转侧置的扳动手柄即可带动压盖沿螺杆轴向升降，压盖下端同样设置圆弧压紧面，与下部承托座配合形成完整的圆形夹持腔，适配对应外径范围内的圆管、圆杆类构件，无需额外加工定制适配抱箍。

安装边界方面，基座圆盘直径根据夹持管径范围做了匹配设计，常规适配10-30mm外径圆管的规格，基座厚度控制在8-12mm区间，整体安装后总高度可通过中心螺杆的旋入深度做15-25mm的调节，能适配不同安装空间的高度差需求，侧置手柄的旋转半径控制在30mm以内，即使在管路排布密集、操作空间狭窄的区域，也能顺利完成锁紧操作，不会与周边管路、结构件发生运动干涉。

设计过程中重点考虑了振动工况下的锁止可靠性，螺纹副采用了细牙梯形螺纹设计，相比普通粗牙螺纹具备更好的自锁性能，长期受交变振动载荷也不会出现压盖松退的问题，压盖与承托座的圆弧面做了倒钝处理，避免安装锁紧时划伤管件表面的防腐层或绝缘层，针对有绝缘需求的管路布设场景，还可在两个圆弧接触面粘贴橡胶垫，进一步提升夹持摩擦力同时实现绝缘隔离。这类支撑结构相比传统的U型抱箍，调节操作更便捷，不需要额外搭配螺母紧固，单手即可完成锁紧与松脱操作，在需要频繁调整管路位置的试验台架、临时管线布设场景中，能大幅降低管线调整的操作耗时，同时整体结构无突出的尖锐棱角，在人员操作频繁的工位区域使用也能避免磕碰划伤的安全隐患。
