带支座中间惰轮齿轮传动总成

　　这套带立式支座的中间齿轮传动总成，在各类中小型传动布局里承担惰轮换向、轴距补偿、多级传动中间级动力传递的作用，常见于教学实训台、小型输送线、轻工包装设备以及家用机械实训作业的传动链路中。当主动轴与从动轴的中心距超出直接啮合范围，或是需要改变从动轮转向、分摊单级齿轮传动负载时，这类中间齿轮组件就可以布置在两轴之间，不需要额外改动原动件和执行端的安装位置，就能完成动力的中转传递。

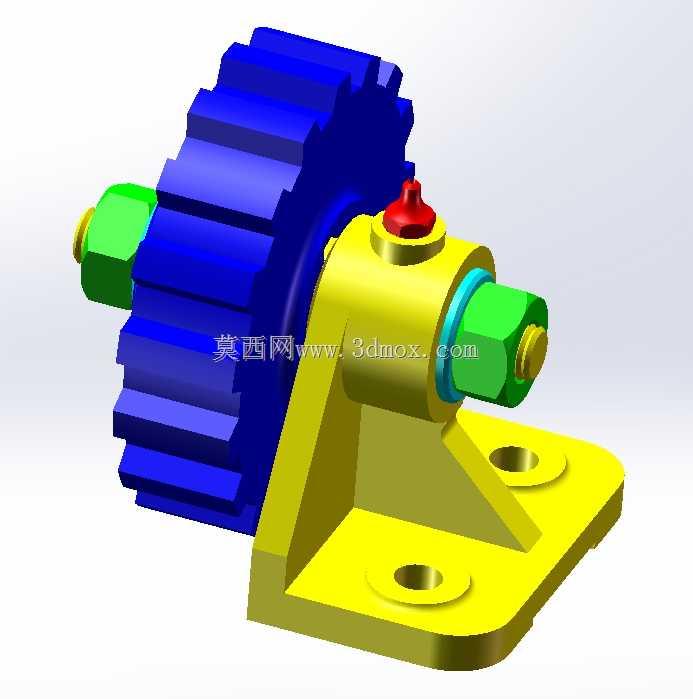

　　从结构组成来看，总成包含蓝色的大直径渐开线圆柱齿轮、黄色铸造式立式支撑座、两端带锁紧螺母的贯穿转轴、绿色轴端定位套、顶部红色注油杯以及支座底板的两处安装沉孔。支撑座采用L型弯板结构，底板向外延伸出平整安装面，两个沉孔沿支座纵向对称分布，安装时可以直接穿过内六角螺栓固定在设备机架的预制安装面上，不需要额外焊接转接支架，现场装配的适配性很强。

　　设计思路上优先保证转轴的同轴度与支撑刚性：轴承座孔贯穿支座立臂，转轴从座孔中穿过，齿轮通过键连接固定在转轴中段，齿轮两侧预留有轴向定位台阶，避免运转过程中齿轮出现窜动；转轴两端伸出支座的部分加工有外螺纹，搭配绿色六角锁紧螺母与止动垫片，既可以限制转轴的轴向位移，也能在后期维护时快速拆卸，更换磨损的齿轮或者轴承衬套。顶部的红色注油杯直通座孔内部的摩擦副位置，日常运维时可以定期加注润滑脂，在转轴和衬套之间形成油膜，降低长时间运转的磨损速率，延长组件的无故障运行周期。

　　安装边界方面，支座底板的轮廓尺寸适配多数小型设备的机架安装空间，底板厚度经过加强，底部和立臂之间设置有三角形加强筋，在齿轮承受啮合力冲击时，筋板可以分散立臂受到的弯矩，避免支座出现形变导致齿轮啮合间隙变大、传动卡滞。齿轮的齿宽、分度圆直径和转轴中心高相互匹配，装配完成后齿轮的啮合面和配对齿轮保持完全平行，不会出现偏载、打齿的问题。轴端的锁紧螺母外侧预留有拆装空间，使用普通扳手即可完成锁紧操作，不需要特殊工装。

　　实际使用场景中，这类中间齿轮机构既可以作为实训课程里机械原理、机械设计的测绘建模样例，帮助学习者理解惰轮的传动特性、轴系支撑结构、润滑点位设计逻辑，也可以直接集成到非标自动化设备的传动链路里，用来匹配不同的传动比需求。整体结构没有复杂的异形零件，所有零部件都可以通过常规车削、铣削、滚齿工艺完成加工，制造成本低，维护更换便捷，在低速轻载的传动工况下运行稳定性十分可靠。
