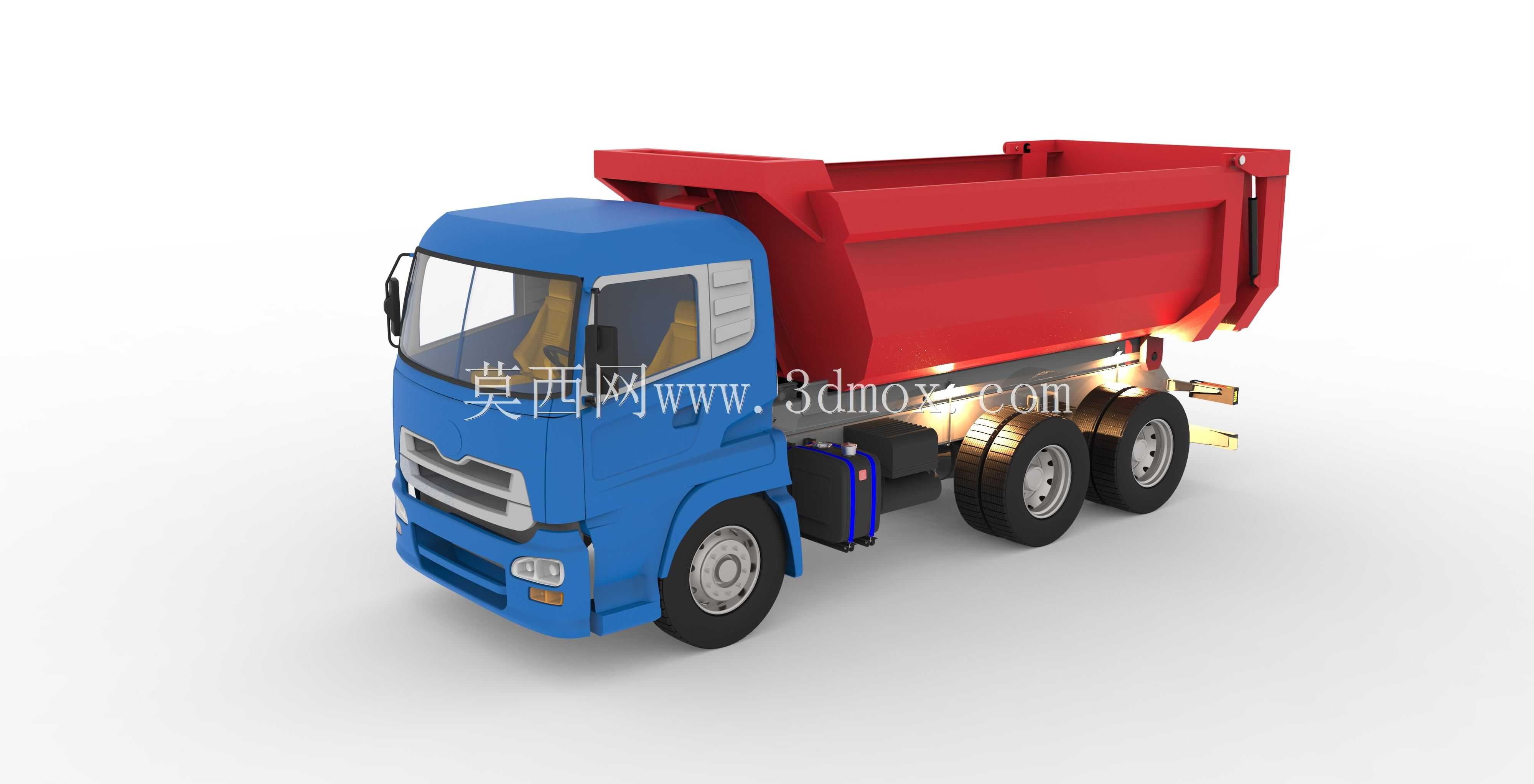

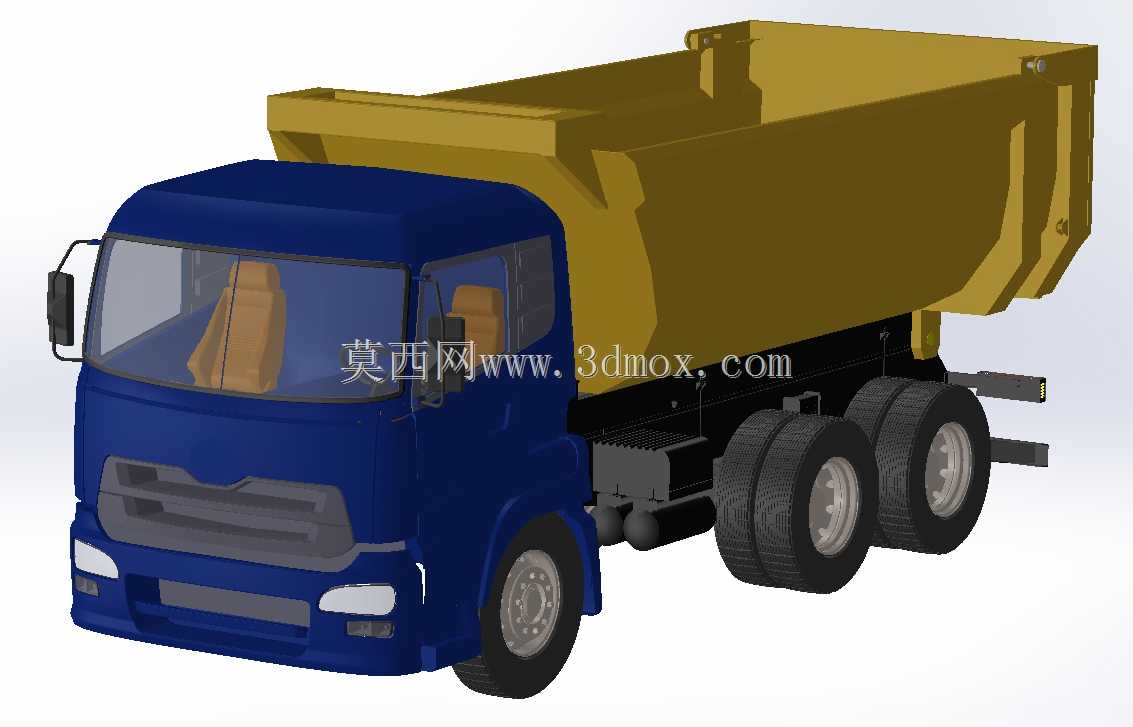

重型自卸货运卡车液压举升结构

　　这套三维结构围绕城建渣土转运、矿山短驳、砂石料场装卸这类高频装卸场景搭建，整车采用平头驾驶室布局，相比长头车型在狭窄工地、城区限宽路段转向调头更灵活，前悬尺寸压缩后，驾驶员前方视野盲区更小，适配工地内密集作业的通行需求。货厢采用厚壁U型斗结构，相比传统矩形厢体，U型内壁在举升卸料时不存在边角积料死角，卸载黏性渣土、含水砂石时物料滑落更顺畅，不需要人工额外敲厢清理，厢体侧板与底板做了加强筋压型处理，重载大块矿石时厢体抗冲击变形能力更强，尾门采用自动锁钩结构，举升角度达到设定阈值后锁钩自动脱开，货厢落下复位时锁钩自动扣合，不需要操作人员手动启闭尾门。底盘部分采用6×4三轴驱动布局，后双排轮承载，整车轴荷分配按照重载满载工况校核，

　　前轴负责转向承载，中后双轴为驱动轴，搭配多片钢板弹簧悬架，在非铺装工地路面行驶时可以缓冲路面冲击，避免车架受交变载荷出现开裂。液压举升系统布置在驾驶室后方与货厢前板之间，举升油缸采用多级伸缩结构，收起状态下油缸整体收纳在驾驶室与货厢的间隙内，不会超出整车外轮廓边界，举升时逐级伸出，将货厢前端顶起至预设卸料角度，油缸的上下铰接点位置经过力矩校核，举升初始阶段力臂最大，刚好匹配重载启动时最大的举升阻力，随着举升角度升高，物料重心逐步后移，举升阻力下降，油缸伸出速度同步提升，作业节奏匹配实际卸料逻辑。液压动力单元与燃油油箱集成布置在车架右侧纵梁外侧，预留了安装支架与紧固点位，油泵取力口对接变速箱侧端取力器，管路沿车架纵梁内侧排布，

　　避开高温排气区域与轮胎运动干涉边界。驾驶室内部预留了座椅、方向盘、仪表台的安装空间，前轮转向拉杆、转向节的运动包络在建模时已做间隙校验，全轮转向最大转角下轮胎与翼子板、直拉杆之间保留足够安全间隙。整车外轮廓宽度符合常规道路通行限值，轴距参数兼顾了重载行驶稳定性与工地转弯半径要求，货厢后翻铰接点布置在后桥上方位置，举升卸料时整车重心始终落在前后轴支撑区间内，不会出现后倾失稳风险，整套结构可直接用于专用车改装设计、作业工况模拟、液压系统选型校核的参考载体，各部件的装配关系完全还原实车装配逻辑，运动部件的活动范围均已做干涉检查。
