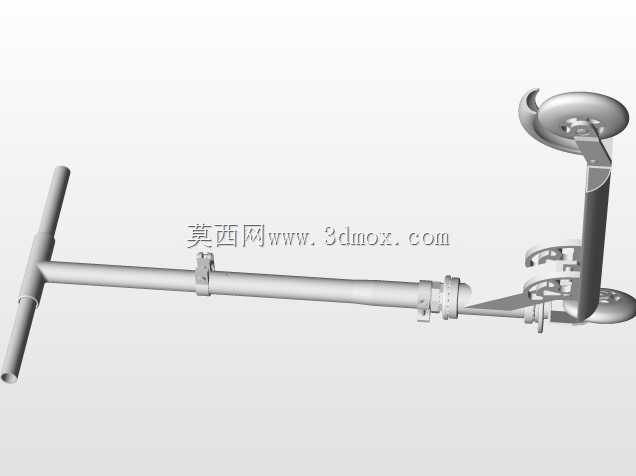

长杆式可调角度工业作业执行机构

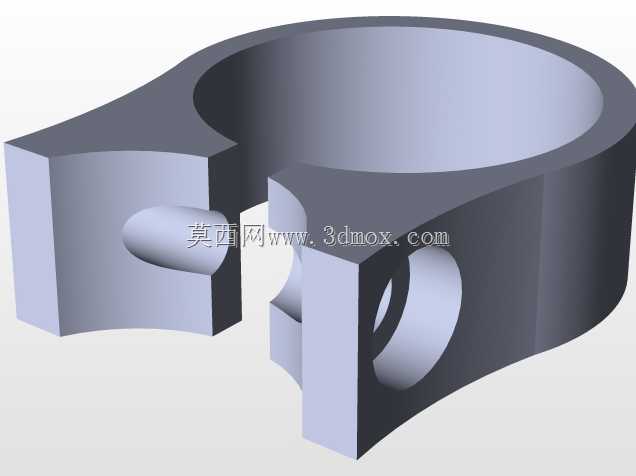

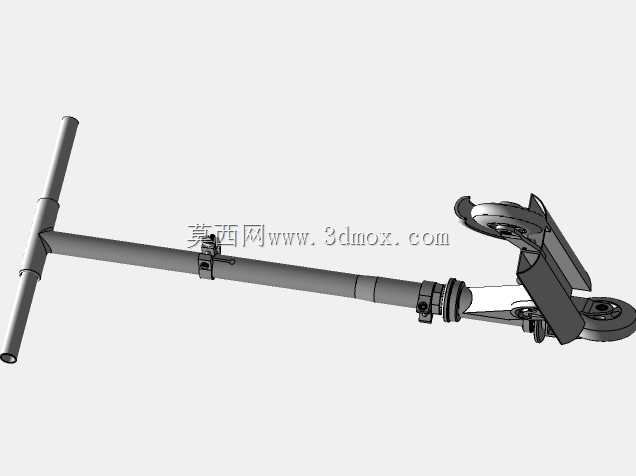

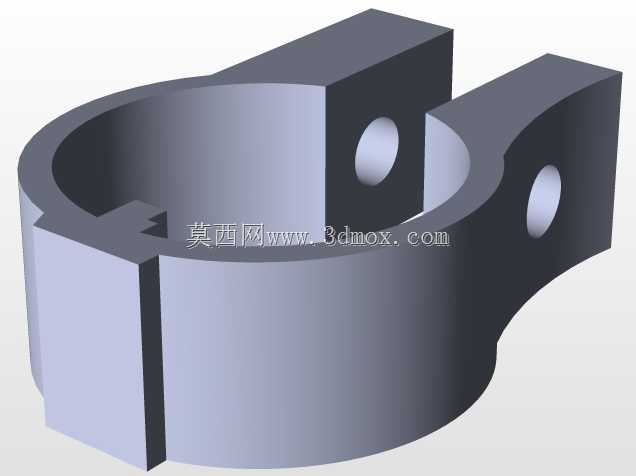

这类长杆带端部执行结构的部件，常应用在需要远距离操作、狭窄空间作业的工业场景中，比如设备内部检修操作、流水线侧方工位的辅助作业、工装夹具的远距离操控环节，操作人员握持长杆尾端的横向握把，就能在安全距离外完成端部的作业动作，避免近距离接触高温、旋转或者存在磕碰风险的作业区域。从结构设计来看，长杆主体采用分段式拼接结构，每段杆体之间通过快锁式抱箍结构实现长度调节，抱箍上的锁紧旋钮可以快速固定调整后的杆长，适配不同作业距离的需求，不需要额外更换杆件就能覆盖0.8米到1.8米左右的操作半径范围，杆体本身采用空心薄壁钢管材质，在保证整体结构刚性的前提下尽可能降低自重，长时间握持操作也不会产生过度的手臂负荷。端部的执行头采用铰接式连接结构，和杆体末端的连接座之间设置了阻尼转轴，可以在0到120度的范围内调整执行头的作业角度，调整到位后依靠转轴的阻尼保持角度稳定，不需要额外设置锁止结构就能满足常规作业的角度固定需求，执行头本身集成了夹持与按压两种作业功能，一侧的弧形夹片可以完成小尺寸零件的夹取、对位操作，另一侧的平推压块可以完成卡扣按压、零件推装的动作，不需要更换端头就能完成多类简单作业动作。设计过程中优先考虑了操作的力传递效率，杆体内部没有设置复杂的传动结构，直接通过杆身的推拉、旋转动作传递操作力，力损控制在5%以内，操作人员在尾端施加的操作力可以几乎无损耗地传递到端部执行头，避免了复杂传动结构带来的虚位、卡滞问题。安装适配方面，这类部件不需要复杂的固定基座，既可以手持操作，也可以通过配套的管夹固定在设备机架、流水线护栏上作为固定工位的操作机构使用，固定时只需要匹配杆体32mm的外径选择对应规格的标准管夹即可，不需要额外加工定制安装件，端部执行头的最大回转半径控制在120mm以内，在狭窄空间内作业时不会和周边设备、管线产生干涉，杆体上的防滑握把设置在尾端200mm的位置，握持时的受力点刚好匹配人手臂自然下垂的握持角度，长时间操作时的手腕负荷处于合理区间。结构上所有的铰接位置都设置了耐磨衬套，频繁转动调整角度时也不会出现过快的磨损，衬套采用标准通用规格，后期维护更换时不需要定制配件，直接采购标准件即可完成替换，整体结构没有易损的精密部件，日常使用只需要定期在铰接位置涂抹润滑脂就能保证动作顺畅。
