环形回转类单体曲面结构设计

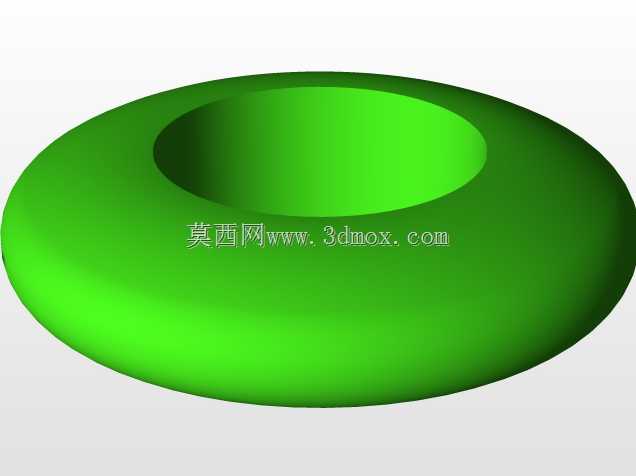

这类环形回转曲面构件，在流体导流、物料缓冲、环形支撑类场景中应用十分广泛，比如粉体输送管路的转向缓冲段、环形密封座的基体结构、游乐设施的环形扶手基座，都能看到这类结构的衍生形态。做这类结构设计的时候，首先要明确安装边界的约束条件，环形结构的内外径差值直接决定了构件的径向安装空间，轴向的厚度尺寸需要匹配对接部件的配合公差，避免安装时出现轴向窜动或者配合间隙超差的问题。设计初期要先梳理工况载荷，若作为支撑类构件使用，需要核算环形截面的抗弯模量，曲面过渡区域不能出现曲率突变，否则应力集中会直接导致构件在交变载荷下出现疲劳裂纹；如果作为导流类构件使用，曲面的光滑度直接影响介质流动阻力，建模时要保证回转母线的曲率连续，减少介质在腔体内的紊流损耗。从建模逻辑来看，这类回转类结构优先采用旋转凸台的方式生成基体，比多段曲面拼接的建模效率更高，也能保证曲面的整体连续性，后续做工程图的时候，回转类结构的尺寸标注也更清晰，生产端可以直接通过回转工艺加工，不需要额外做复杂的工装定位。实际选型适配的时候，要注意这类环形构件的安装面平面度要求，若对接的是密封类组件，安装端面的粗糙度需要控制在合理区间，避免密封失效；如果是作为滑动类的环形导轨基座，曲面的表面硬度需要做相应的热处理强化，匹配滑动摩擦的工况需求。很多新手做这类结构的时候，容易忽略环形内侧的过渡圆角，直角过渡的位置不仅加工时容易出现应力集中，装配时也容易刮伤对接的密封件或者配合部件，合理的圆角过渡既能提升结构强度，也能降低加工时的刀具损耗。另外这类结构的重量控制也很关键，在满足强度要求的前提下，可以通过调整环形截面的壁厚来减重，尤其是在移动设备上使用的这类构件，过重的自重会增加配套驱动机构的负载，做壁厚设计的时候要结合载荷分布做差异化处理，受力大的区域适当加厚，非受力区域可以做减薄处理，兼顾强度与轻量化需求。
