迷你ITX主板用嵌入式RAM内存结构设计

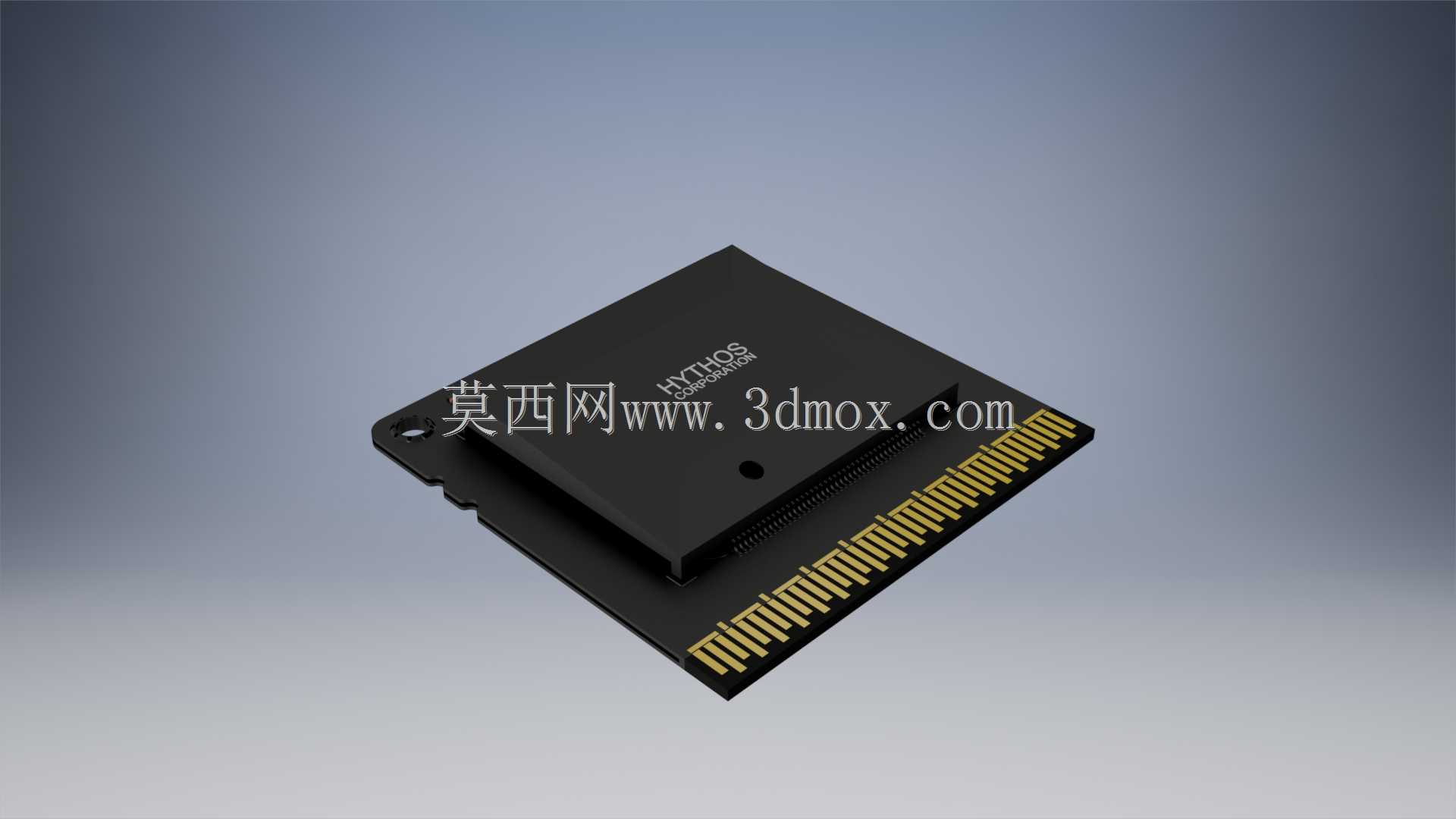

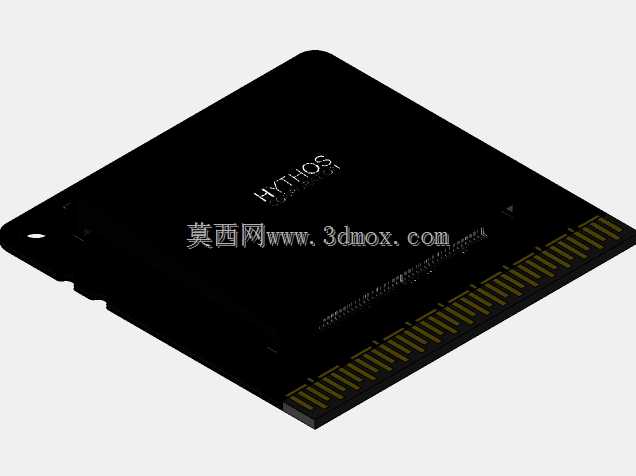

这款嵌入式内存结构主要面向紧凑型ITX主板的装机场景，适配小体积机箱、迷你主机、工业控制嵌入式终端这类对内部空间占用有严苛要求的设备，区别于传统台式机可插拔式内存的安装逻辑，该结构采用板载直连的金手指触点设计，直接通过边缘金手指与主板对应插槽焊接或压接，省去了传统内存两侧的固定卡扣、独立PCB板的冗余空间，能将内存部分的整体垂直安装高度压缩近六成，给ITX主板上的CPU散热模块、M.2存储位留出更多排布余量。从功能特性上看，该结构将内存颗粒直接整合在模块主体的屏蔽壳内部，外层一体成型的黑色屏蔽罩既可以隔绝主板上供电模块、高频信号线路带来的电磁干扰，也能辅助内存颗粒工作时的热量均匀散出，避免小机箱内部积热导致的内存降频问题。设计阶段优先考虑了安装边界的适配性，整体模块的长宽尺寸严格匹配ITX主板上预设的内存安装区域，边缘金手指的引脚定义完全兼容现有DDR世代内存的通信协议，不需要额外修改主板的线路走线，就能直接替换原有可插拔内存的安装位，金手指部分做了倒角处理，在压接安装时能避免刮伤主板焊盘，模块本体上预留的定位小孔，对应主板上的定位柱，安装时可以快速对位，防止偏移导致的引脚接触不良。不同于传统内存直立安装的形态，该结构采用平躺式贴合主板的安装方式，整体重心更低，在工业嵌入式设备遇到振动、冲击的使用场景下，不会出现像传统可插拔内存那样金手指接触松动、设备蓝屏重启的问题，屏蔽壳和内部颗粒之间填充了导热胶层，能将颗粒工作产生的热量快速传导到屏蔽壳表面，再通过主板表面的空气流通带走热量，不需要额外给内存加装独立散热片。在结构细节上，模块边缘做了圆弧过渡处理，不会在装机过程中划伤操作人员的手部，也不会和周边的电容、接插件产生结构干涉，整体厚度控制在常规内存颗粒叠加屏蔽壳的最小尺寸范围内，不会遮挡主板上的CPU散热风扇进风路径，也不会和侧插式的显卡、扩展卡产生位置冲突，适配绝大多数17*17厘米规格ITX主板的空间排布要求，适合迷你办公主机、软路由、工业控制终端这类对设备体积、运行稳定性有较高要求的应用场景，在结构建模过程中，所有引脚间距、安装孔位都严格遵循JEDEC内存规范的尺寸公差要求，保证和现有主板插槽的通用性，不需要开模定制特殊的连接接口，能直接沿用现有SMT贴片工艺完成生产组装，降低量产阶段的工艺改造成本。
