雷杜托克传动减速装置结构设计

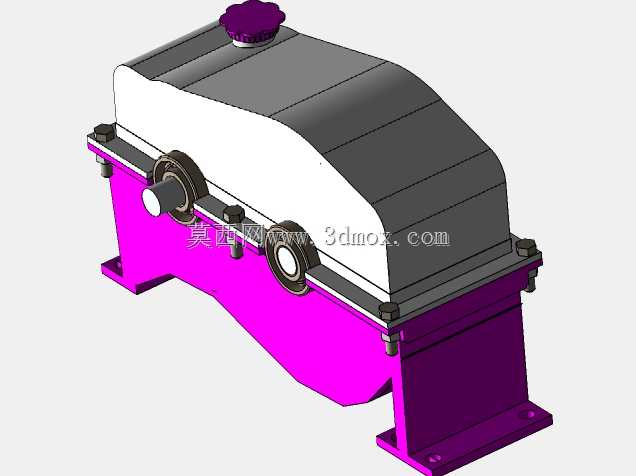

这款传动减速装置主要应用于工业生产线动力传输环节，适配中低负载的连续运转工况，在轻工输送、小型机床进给、自动化装配线的动力匹配场景中，能够稳定完成电机输出转速的转换，将原动机的高转速降低至工作端所需的合理区间，同时放大输出扭矩，匹配执行端的负载需求。从结构设计来看，装置采用剖分式箱体结构，紫色涂装的下箱体承担主要的支撑与储油功能，上箱盖与下箱体通过定位销与螺栓完成紧固，结合面做精密铣削处理，保证密封性能，避免润滑油渗漏，同时方便后期内部齿轮、轴承组件的检修与更换。箱体两侧伸出的轴端配置密封端盖，既可以防止内部润滑油外泄，也能阻挡外界粉尘、切削液等杂质进入箱体内部，破坏齿轮啮合面与轴承滚道的润滑状态。输入与输出轴的轴伸尺寸按照通用安装接口设计，能够适配标准规格的联轴器、带轮等传动连接件，安装底座预留的螺栓孔位符合常规传动设备的安装间距要求，不需要额外加工过渡连接板即可直接固定在设备机架的安装平面上，降低现场安装的适配成本。内部传动采用多级圆柱齿轮啮合布局，齿轮参数经过载荷校核，齿面做硬化处理，能够承受持续运转下的接触应力，避免过早出现点蚀、磨损等失效问题，齿轮轴的支撑位置配置适配规格的滚动轴承，既可以承受径向传动载荷，也能抵消齿轮啮合产生的轴向分力，保证轴系运转的同轴度与稳定性。箱体顶部设置的散热筋结构能够增加装置的散热面积，在连续运转过程中，将齿轮啮合、轴承摩擦产生的热量及时散发到外界环境中，控制箱体内润滑油的工作温度，避免油温过高导致润滑油黏度下降，影响润滑效果。设计过程中充分考虑了装置的维护便利性，箱体下部设置油位观察与放油结构，不需要拆解箱体即可完成润滑油的更换与油位检查，日常巡检时可以快速判断装置的润滑状态，减少设备停机维护的时间。整体结构的重心落在安装底座的支撑范围内，运转过程中不会产生额外的偏载力矩，设备运行的振动与噪声控制在工业场景允许的范围内，不会对周边的精密检测、装配工序造成干扰。
