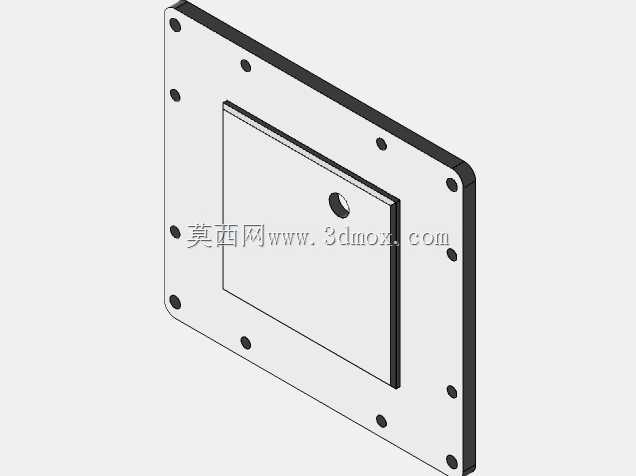

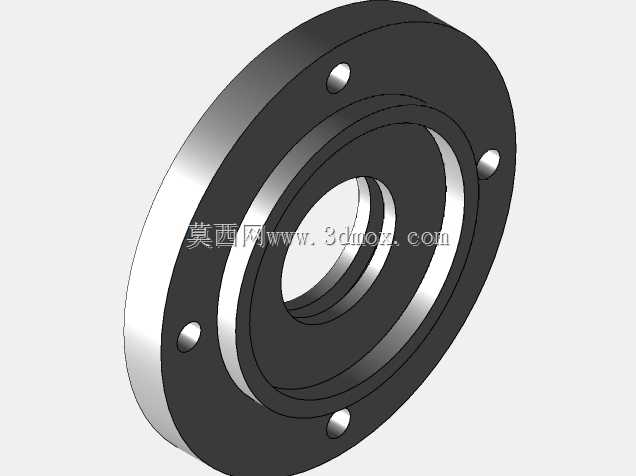

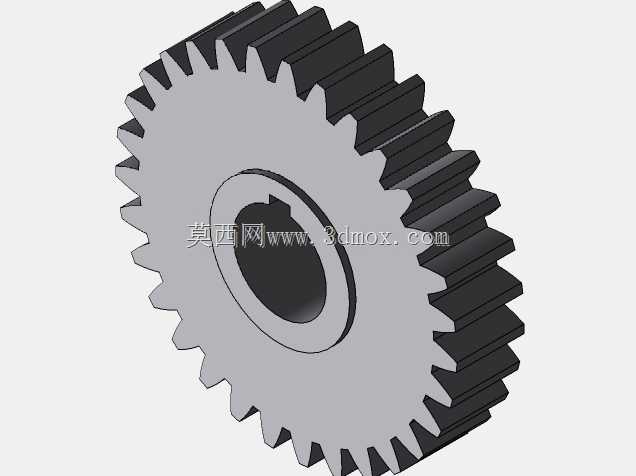

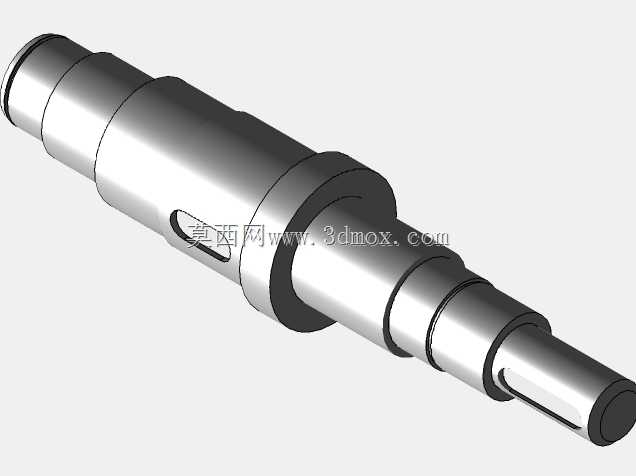

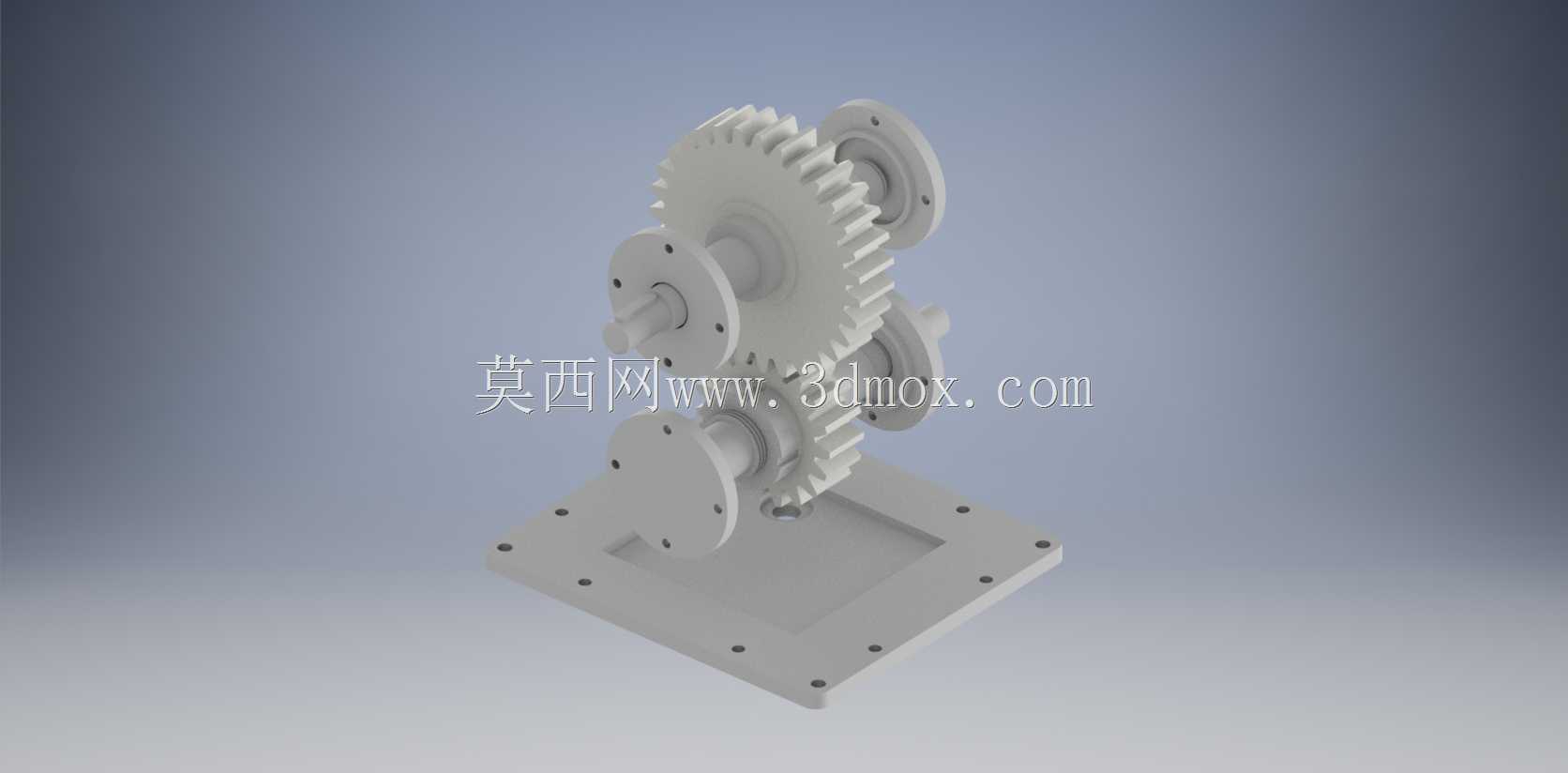

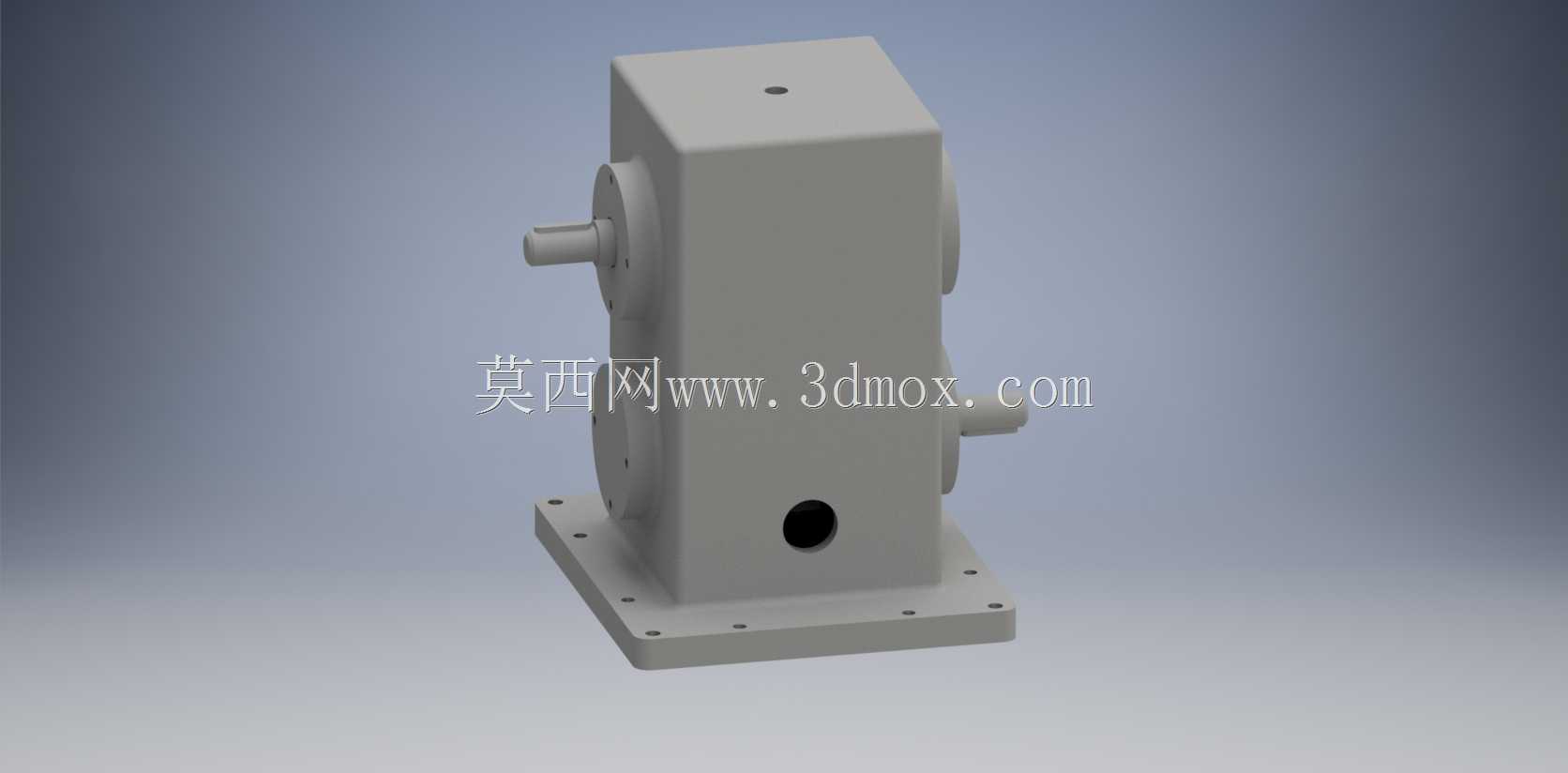

这款共轭传动减速结构,主要面向中小功率工业传动场景设计,可配套在自动化生产线输送单元、小型包装设备驱动端、轻工机械动力匹配环节,用来匹配原动机与工作端的转速差,放大输出扭矩,让工作端获得适配作业需求的低转速大扭矩动力输出。从结构设计逻辑来看,整体采用立式方形箱体布局,底部带一体化安装法兰底座,底座上预留均匀分布的螺栓安装孔,安装时可直接通过螺栓将整机固定在设备安装基面,安装基准面平整,能保证整机安装后的同轴度,避免运行过程中出现额外的偏载振动。箱体侧面伸出双轴结构,分别对应动力输入与动力输出端,轴伸位置做了适配密封件安装的台阶结构,可配套标准油封实现箱体内部润滑介质的密封,防止运行过程中润滑油渗漏,同时阻挡外部粉尘、碎屑进入箱体内部损伤传动构件。箱体上部预留的小孔为透气塞安装位,设备连续运行时箱体内温度升高会导致内部压力上升,透气塞可平衡箱体内外压力,避免密封件因压差过大出现过早失效。箱体侧壁的开孔为油位观察与换油接口,日常维护时可直接通过该位置观察箱体内润滑油液位,更换润滑油时也可通过该接口完成旧油排放与新油加注,无需拆解箱体,降低日常维护的操作难度。设计过程中充分考虑了传动构件的布局空间,箱体内部型腔完全适配共轭传动副的安装尺寸,保证传动齿轮啮合侧隙处于合理区间,既不会因侧隙过大导致传动回程误差超标,也不会因侧隙过小出现齿轮运转卡滞、磨损加剧的问题。箱体壁厚经过受力校核,可承受额定负载下传动构件传递的支反力,运行过程中不会出现箱体变形导致的齿轮啮合错位问题。整机安装边界紧凑,立式结构占用的水平安装空间更小,适合安装空间局促的设备配套场景,输入输出轴的位置布局可适配多种设备的动力走线与传动连接需求,无需额外加装复杂的传动转接构件,就能直接完成与原动机、工作端的连接装配。
