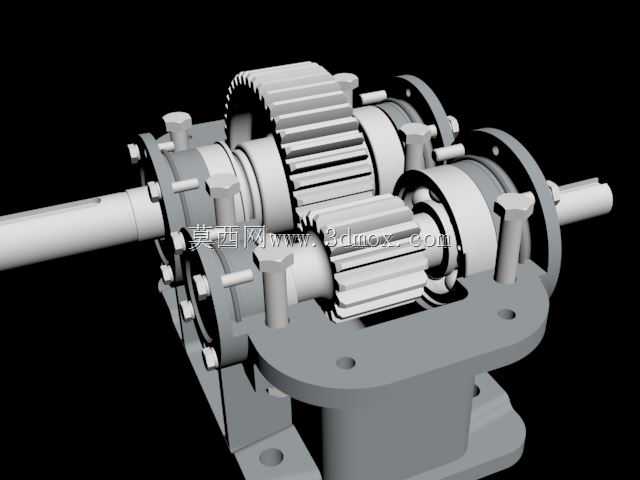

同轴式双级圆柱齿轮减速装置结构

这套同轴式双级圆柱齿轮减速结构，主要适配中小功率的工业传动场景，常见于轻工输送线、小型物料搅拌设备、包装线驱动单元这类对输入输出轴同轴度有要求的工位，能在紧凑安装空间内完成转速匹配与扭矩放大，避免传动链路额外增加换向结构带来的效率损耗与安装空间浪费。从实际使用场景来看，这类减速结构的输入轴通常直接对接驱动电机输出端，输出端连接负载辊轴、搅拌主轴等执行部件，整套传动组件封闭在箱型壳体内部，能隔绝车间内的粉尘、切削液飞溅对啮合齿面的磨损，日常运维仅需按周期更换箱体内润滑油即可，维护成本远低于开式齿轮传动结构。设计层面采用两级直齿圆柱齿轮啮合传动，高速级小齿轮与输入轴同轴装配，中间轴同时承载高速级大齿轮与低速级小齿轮，低速级大齿轮与输出轴过盈配合实现扭矩传递，所有轴系两端均配置深沟球轴承承载径向载荷，轴承端盖设置密封毡圈防止润滑油渗漏与外部杂质侵入。壳体采用剖分式结构设计，上下箱沿通过定位销定位、螺栓锁紧，既保证轴系组件装配时的操作便利性，也能保证箱体整体刚性，避免承载时箱壁变形导致齿轮啮合错位。安装边界上，箱体底部设置带安装孔的一体式底座，安装孔的孔距与孔径适配常规工业安装台面的固定规格，输入输出轴的轴伸长度、轴径以及键槽尺寸均匹配常规Y系列电机与常见负载的连接尺寸，无需额外定制连接法兰即可完成装配。齿宽与模数的匹配经过载荷校核，两级齿轮的传动比分配兼顾径向尺寸控制与齿轮等强度要求，避免单级齿轮负载过大出现过早点蚀失效，箱体内腔预留足够的储油空间，齿轮转动时可带起润滑油实现齿面与轴承的飞溅润滑，无需额外配置强制润滑管路，进一步简化了整套装置的结构复杂度，也降低了故障发生概率。实际选型时，可根据输入端电机转速、负载端所需的输出转速与额定扭矩匹配对应参数，同轴布置的结构能让整套驱动单元的安装中心线保持一致，减少安装时的对中调整工作量，也能避免轴系偏心带来的额外振动与轴承损耗。
