多卡位墙面线缆理线固定座结构设计

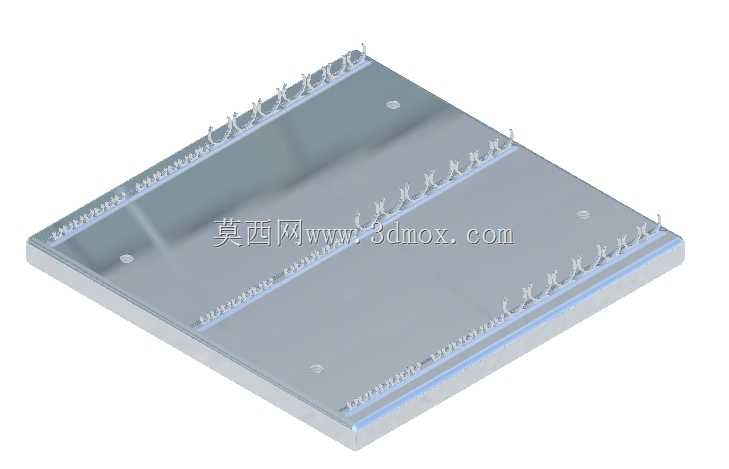

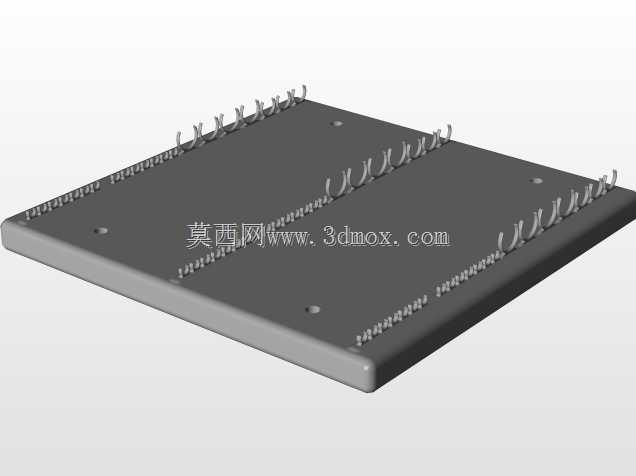

日常弱电布线场景里，不管是家庭电视柜后方、办公工位桌下还是机房弱电井旁，零散线缆杂乱缠绕的问题一直是布线作业里的常见痛点，传统扎带固定存在后期调整线缆需剪断重扎、单扎带承载线缆数量有限的问题，粘胶式线卡又存在承重不足、长期使用易脱落的缺陷，这款多卡位线缆固定座就是针对这类场景优化的布线配件。从结构设计来看，整体采用平板式基座搭配三排错位排布的弹性卡线叉，每排设置21个独立卡位，三排总计63个卡线点位，每个卡线叉都做了向上的圆弧导向收口，线缆压入时卡叉会向两侧微量形变让位，线缆卡入后收口回弹形成限位，不需要额外紧固件就能把单根线缆牢牢限制在对应卡位里，每排卡位的间距经过匹配常规弱电线缆外径设计，常见的网线、HDMI线、电源线、音视频线都能顺畅卡入，不会出现卡接过松线缆滑脱、或是卡接过紧压伤线皮的问题。基座部分做了4个沉头安装孔，孔位分布在基座四角区域，安装时可以根据使用场景选择自攻螺丝直接固定在墙面、木质桌面、电视柜背板等硬质基材上，也可以搭配膨胀管用于水泥墙面安装，沉头孔设计能让螺丝头部完全没入基座平面，不会出现凸起刮蹭线缆的问题，基座底面做了细微的网格纹路，在需要临时固定的场景也可以搭配强力双面胶粘贴安装，提升不同场景的适配性。实际布线作业时，可以按照线缆的走向、功能分类排布在不同排的卡位里，比如强电电源线排布在最外侧卡位，弱电网线、信号线排布在内侧卡位，避免强弱电信号干扰，每排卡位都能让卡入的线缆保持顺直走向，不会出现线缆弯折角度过大导致线芯受损、信号传输受影响的问题。和传统单卡位线卡相比，这款固定座单块就能承载数十根线缆的固定需求，不需要在安装面密集打孔，大幅减少布线时对安装基面的破坏，后期调整线缆时只需要把对应线缆从卡位里挑出即可，不需要破坏整个固定结构，不管是家庭影音布线、办公工位线缆整理还是小型机房的零散线缆梳理都能适用，卡线叉的弹性结构经过反复形变测试，多次拆装线缆也不会出现断裂、塑性形变失去卡紧力的问题，基座的平板结构和安装面完全贴合，不会出现积灰、卫生死角的问题，日常清洁也十分方便。
