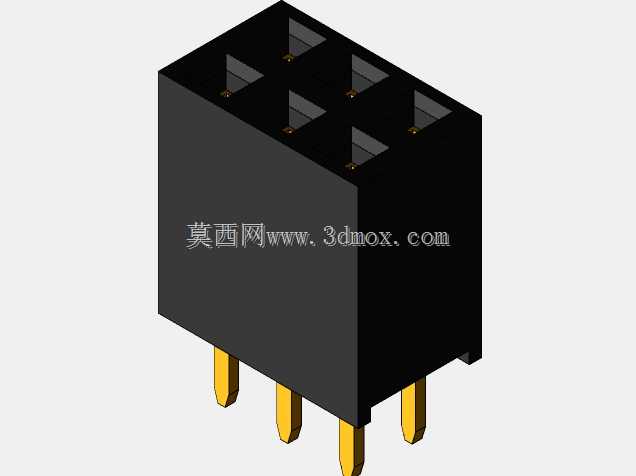

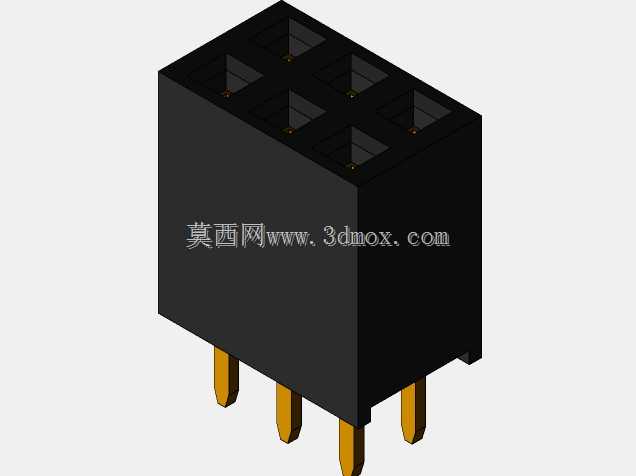

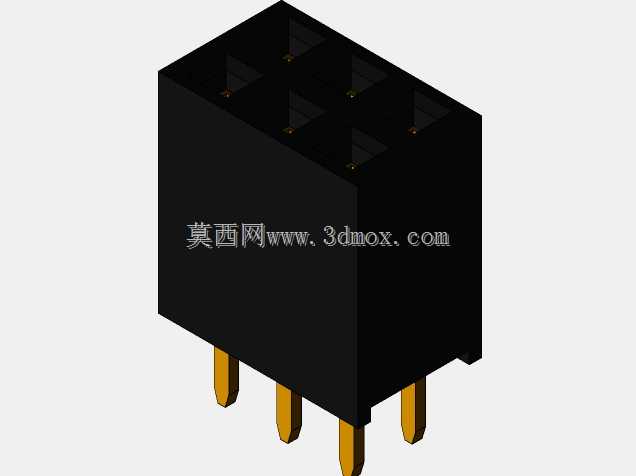

2x3排距2.54mm内螺纹直插排母连接器结构

这类2x3规格的直插排母，是PCB板间互联场景里十分常用的板对板连接元件，日常在工控控制板、小型传感模块、消费电子主板的堆叠设计中出镜率极高，主要承担不同电路板之间的信号传输、小电流供电通路的连接作用，相比普通无螺纹排母，带内螺纹收割台的结构可以在插合配套排针后，通过螺丝锁紧实现更可靠的连接，避免设备在振动工况下出现接插件松脱、接触不良的问题，尤其适合轨道交通车载设备、工业现场传感节点这类存在持续振动的使用场景。

设计这款排母的时候，首先要匹配行业通用的2.54mm标准节距，这个节距是通孔插装类接插件的通用规格，能兼容市面上绝大多数标准排针、杜邦线等连接配件，不需要额外定制适配的对接元件。整体外形尺寸控制在长8.12mm、宽5mm、高8.5mm的边界内，安装时占用的PCB板面空间非常紧凑，适合在板上元件密度较高的布局场景下使用，不会和周边的电容、电阻、芯片等元件产生空间干涉。塑胶主体采用耐高温的绝缘工程塑料材质，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现壳体融化、针位偏移的问题，底部伸出的插针采用黄铜镀金材质，既保证了良好的导电性能，也能提升接触部位的抗氧化能力，长期使用不会出现接触电阻升高、信号传输衰减的问题。

建模过程中需要重点关注几个尺寸公差的控制：首先是内螺纹孔的位置度，必须和对应排针上的锁紧螺丝孔位完全对齐，否则组装时会出现螺丝无法拧入的问题；其次是每个插孔的中心距公差要控制在±0.05mm以内，保证排针插入时每个针脚都能顺利对位，不会出现插针弯折、接触不到位的情况；塑胶主体的插针伸出长度要匹配标准PCB板的焊接厚度，过短会导致焊接强度不足，过长则会在板背面突出过多，占用板下的安装空间。插针和塑胶主体之间采用过盈压装的固定方式，建模时要预留合适的压装过盈量，保证插针在插拔过程中不会出现松动、退针的问题。

实际选型使用时，这款排母的安装方式为THT通孔插装，焊接时插针穿过PCB上对应的安装孔，在板背面进行波峰焊或者手工焊接，焊接后的连接强度远高于表贴类接插件，能够承受更大的插拔力。内螺纹结构的设计，让它在需要频繁插拔调试的设备中也能保持稳定的连接，调试时拧下锁紧螺丝就可以分开两块板，调试完成后拧紧螺丝就能实现可靠固定，兼顾了调试便利性和长期使用的连接可靠性。在结构设计阶段，直接调用这类标准化的接插件三维模型，能够快速完成PCB板的布局干涉检查，提前发现接插件和周边元件、外壳结构的空间冲突问题，减少后期打样调试的改模次数，提升整体设计效率。
