小型贴片式LED安装固定模组结构

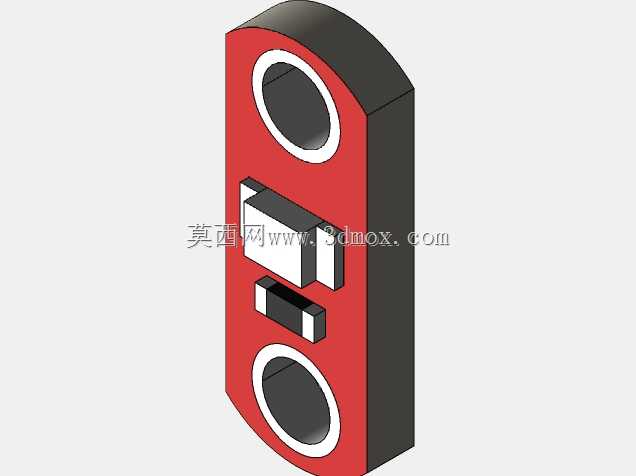

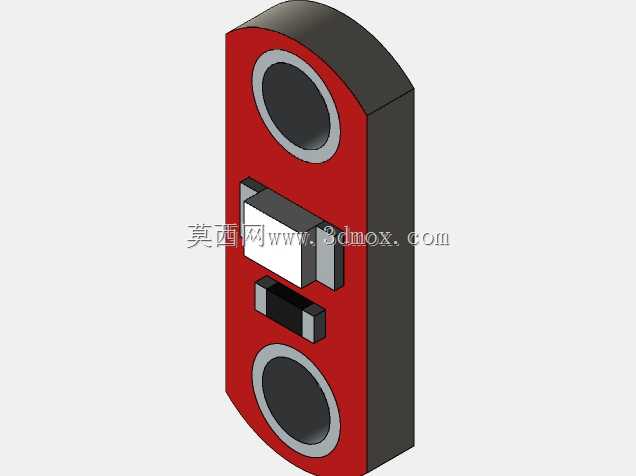

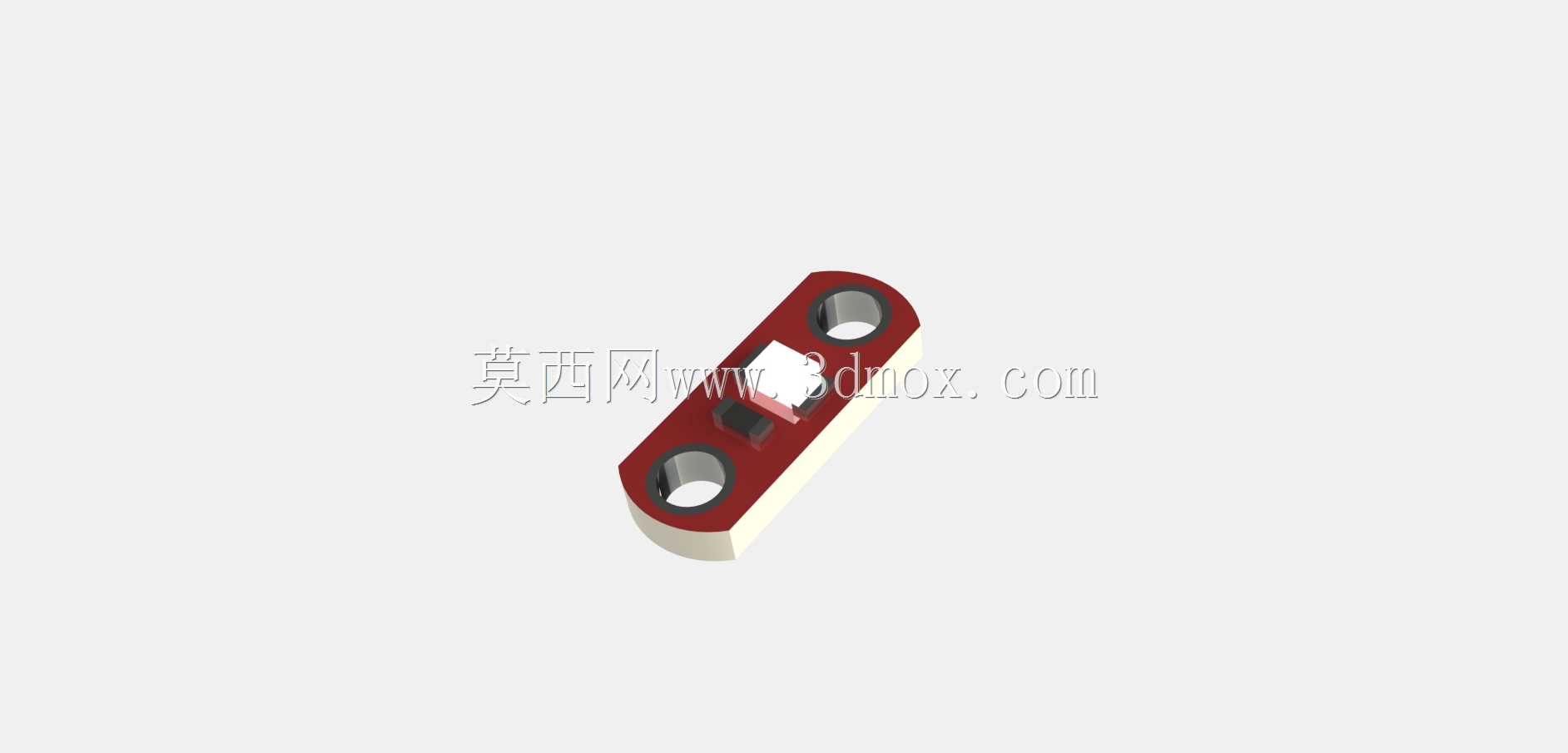

这款贴片LED固定模组，是面向小型电子设备、紧凑型照明单元、嵌入式指示点位开发的配套安装结构，日常在消费电子内部状态指示、小型自动化设备工位提示灯、便携照明模组的组装场景中十分常见，很多做小型智能硬件、桌面级工控装置的结构工程师，在做紧凑空间内的光源布局时，都会用到这类标准化的贴片LED固定结构。从实际使用的角度看，它的核心作用是给表贴封装的LED元件提供稳定的安装载体，同时预留了标准化的安装孔位，不需要额外做定制化的固定支架，就能直接通过螺丝锁紧在设备的壳体或者内部安装板上，避免贴片LED直接焊接在PCB上时，受装配震动、外力触碰出现引脚脱焊、灯珠移位的问题，也能在一定程度上隔绝周边结构件对灯珠发光面的剐蹭。设计层面上，这款模组采用了长条形的一体化基座结构，主体基座做了下沉式的灯珠容纳槽，刚好可以嵌入常规尺寸的SMD LED元件，槽位的深度经过匹配，既不会遮挡灯珠的出光角度，也能给灯珠的焊接引脚留出足够的避让空间，不会出现装配时引脚被基座压弯导致虚焊的问题。两端的安装孔采用了同轴对称设计，孔位做了沉台处理，锁紧螺丝之后螺丝头不会突出基座表面，不会和周边的其他结构件产生干涉，安装边界控制得十分紧凑，整体宽度控制在极小的范围内，哪怕是在设备内部走线槽旁、PCB板边缘的狭窄安装位，也能顺利布置。基座的主体部分采用绝缘耐磨的基材制作，和灯珠接触的位置做了绝缘隔离，避免出现电路短路的风险，基座底部做了微凸的定位棱，装配时可以卡在安装板预先开好的定位槽里，拧螺丝的时候不需要额外用手扶住定位，单人就能完成快速装配。出光面的位置没有做多余的遮挡结构，保证灯珠的大角度出光不受影响，同时基座的边缘做了圆角过渡，不会在装配过程中划伤操作人员的手，也不会刮破设备内部的连接线材。在做设备结构选型的时候，这类模组可以直接匹配常规的0805、1206封装的表贴LED，不需要重新开模做定制支架，能大幅缩短小型设备的研发打样周期，也能降低小批量生产时的零件采购成本，对于做紧凑型电子装置、小型指示类照明产品的结构设计工作来说，是实用性很强的标准化安装配件。
