光驱传动用同轴双联塑胶齿轮结构

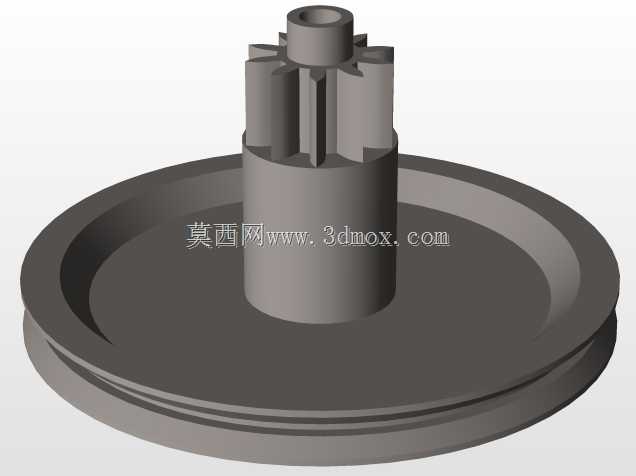

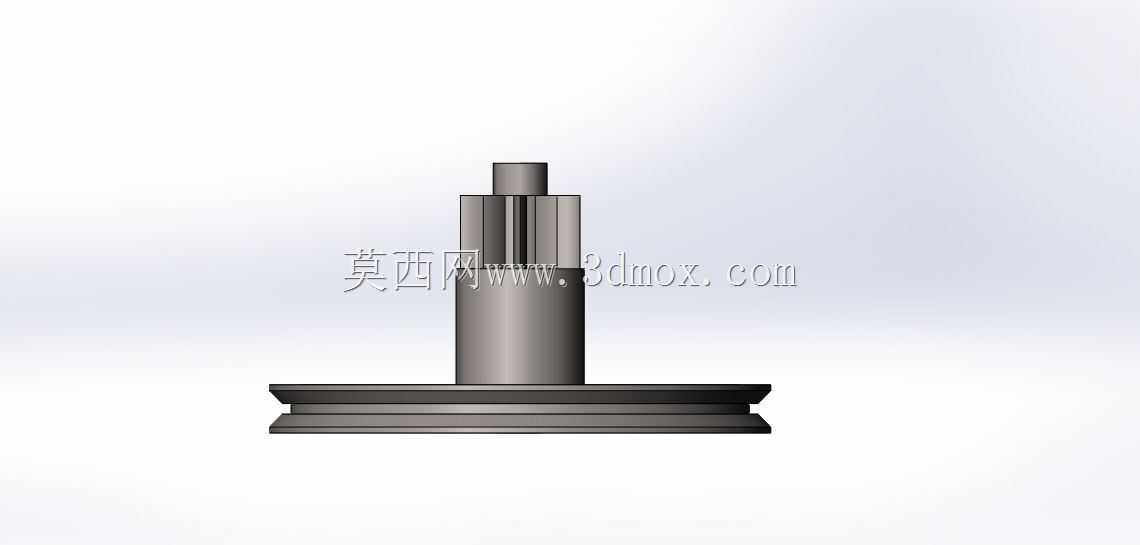

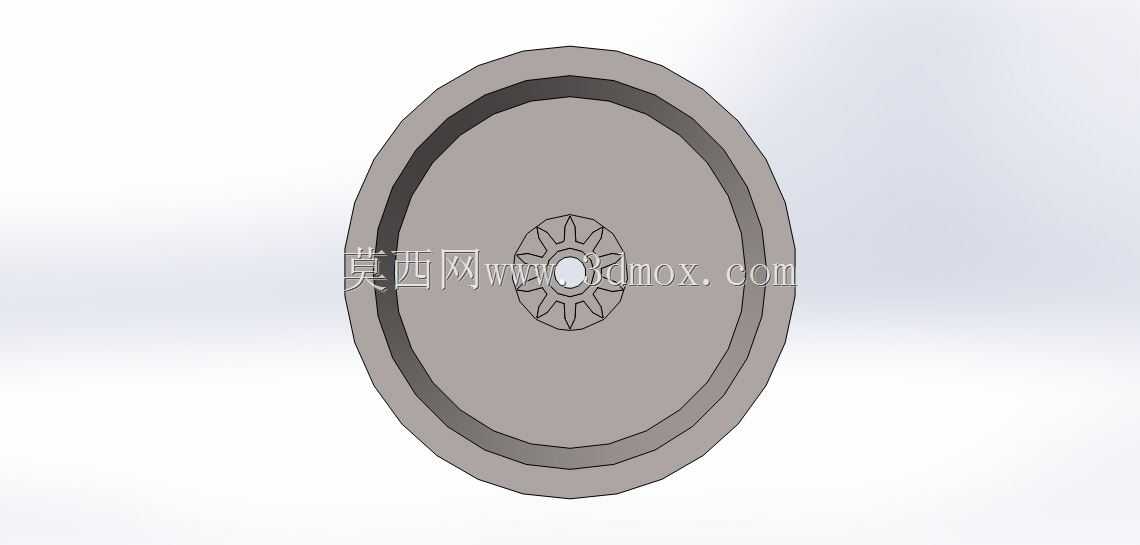

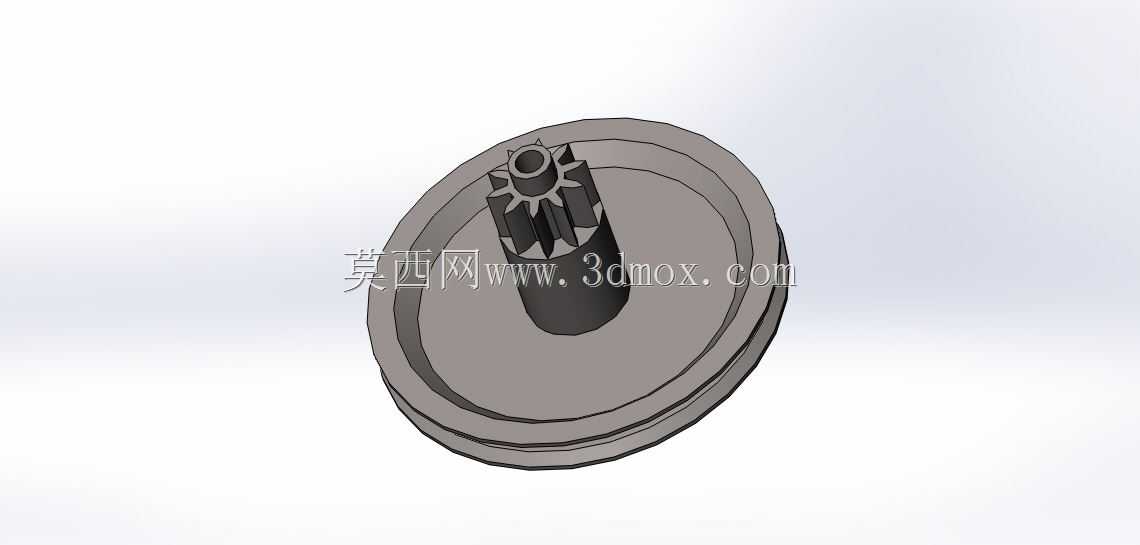

日常接触的台式机光驱、笔记本内置光驱中，这类同轴双联齿轮是托盘进出传动链里的核心传力零件，负责把主轴电机输出的高转速低扭矩动力，通过两级齿比转换为托盘滑动所需的低转速大扭矩推力，同时保证传动过程无卡滞、无跳齿，避免托盘进出时出现卡顿、盘片抖动的问题。从结构设计来看，该零件采用同轴一体式布局，上部为小模数直齿圆柱齿轮，直接和电机输出轴端的蜗杆啮合，下部为大直径带轮结构，通过橡胶传动带和托盘末端的齿条驱动轮连接，这种布局能在极小的安装空间内完成两级减速，适配光驱内部紧凑的腔体空间，不需要额外设置中间传动轴，大幅压缩了传动机构的占用体积。设计过程中需要严格控制两部分的同轴度公差，上部齿轮的齿顶圆和下部带轮的外圆径向跳动量需要控制在0.02mm以内，否则会出现传动带跳动、齿轮啮合异响的问题，同时齿轮轴段的直径要和机架上的安装孔做间隙配合，单边间隙控制在0.01-0.015mm之间，既保证转动灵活，又不会出现径向窜动影响啮合精度。齿形部分采用小模数渐开线直齿设计，齿顶修缘量取0.05倍模数，能有效降低啮合时的冲击噪音，毕竟光驱属于桌面消费级数码设备，运行噪音是核心体验指标之一，过大的传动噪音会直接影响用户使用感受。下部带轮的轮槽设计为圆弧底结构，适配截面直径1mm的圆形橡胶传动带，轮槽表面做微磨砂处理，增大和传动带之间的摩擦力，避免负载增大时出现打滑丢转的问题，保证托盘进出的位置精度，不会出现托盘到位后无法触发限位开关的情况。安装边界方面，该零件的轴向安装高度需要匹配光驱机架的上下层间距，轴段长度比机架安装板厚度大0.1mm，保证装配后齿轮不会出现轴向窜动，同时下部带轮的下表面和机架底板之间预留0.3mm的间隙，避免转动时和底板发生摩擦剐蹭。实际应用中，这类齿轮多采用POM塑胶材质注塑成型，材质本身具备自润滑特性，不需要额外添加润滑脂就能长期稳定运行，避免润滑脂挥发污染光驱内部的光学读取头，同时注塑成型的生产效率高，零件一致性好，适合消费电子类产品的大批量生产需求。设计建模时需要重点关注拔模斜度的设置，齿轮部分的拔模斜度取0.5°，带轮部分的拔模斜度取1°，既保证注塑时能顺利脱模，又不会因为斜度过大影响齿形的啮合精度和带轮的传动配合精度，同时轴段和齿轮、带轮的衔接位置做R0.2mm的圆角过渡，避免注塑时出现应力集中导致零件开裂，提升零件的长期使用寿命。
