十字军机器人驱动器底座框架结构设计

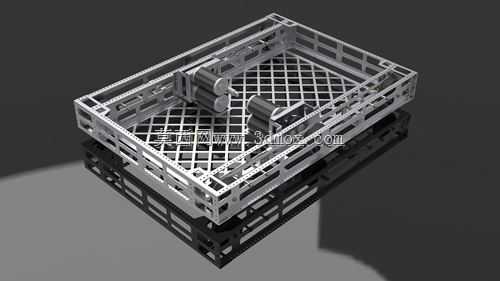

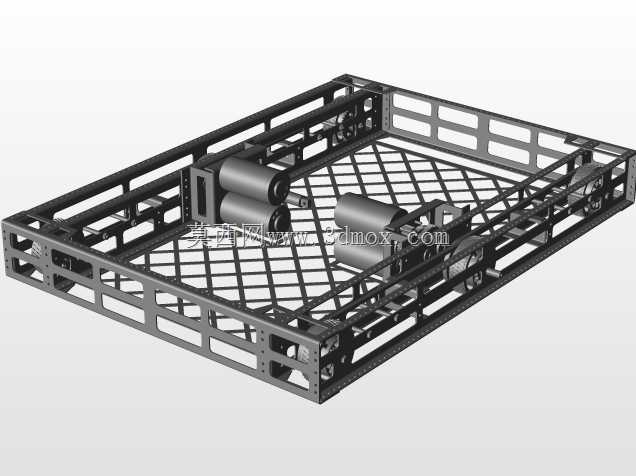

该结构为竞赛类移动机器人的驱动器安装承载底座，整体采用镂空铝型材拼接框架形式，主要面向RoboMaster等攻防对抗类机器人赛事场景使用，作为整车行走驱动单元、上层功能模块的核心承载基体，承担动力传递、载荷分散、部件定位的核心作用。框架整体采用对称式布局设计，四周预留标准铝型材槽位，可根据赛事规则调整上层装甲、发射机构、云台模块的安装位置，无需重新加工主体框架即可适配不同赛季的改装需求。底座中部预留两组驱动轮安装位，可直接适配标准直流减速电机与麦克纳姆轮或全向轮的安装接口，安装孔位采用等间距阵列设计，兼容不同轮径、不同功率等级的驱动电机固定，电机安装座与主框架采用嵌入式连接，可抵消机器人急停、转向、碰撞时产生的径向冲击力，避免驱动单元移位影响行走精度。框架底部预留电池、电调、控制板的安装空间，镂空网格结构既可以降低整体自重，又能为动力线缆、信号线缆提供充足的走线路径，避免线缆与运动部件产生干涉，同时网格结构可在碰撞时分散冲击力，降低框架形变概率。设计过程中优先考虑安装边界的通用性，框架外侧所有安装面均采用标准20系列铝型材槽距，可直接搭配市面通用的紧固件、角码完成组装，无需定制特殊连接件，降低加工与组装成本。框架整体长宽尺寸适配常规赛事的机器人尺寸限制要求，高度方向预留足够的轮系跳动空间，可搭配不同硬度的减震器使用，适应赛场内的坡道、障碍、颠簸路面通行需求。驱动单元安装位的同轴度公差控制在0.1mm以内，可保证两侧驱动轮的转动同步性，减少行走过程中的跑偏、轮胎偏磨问题。框架边角位置预留防撞条安装槽，可加装缓冲胶条或碳纤维防撞角，在对抗碰撞中吸收冲击能量，保护内部驱动与电控部件。整体结构无冗余设计，所有型材拼接位置均采用三角加强结构，在保证轻量化的前提下提升整体抗扭刚度，即使承受侧向撞击也不会出现框架开焊、型材变形的问题，可满足高强度赛事对抗下的使用需求。
