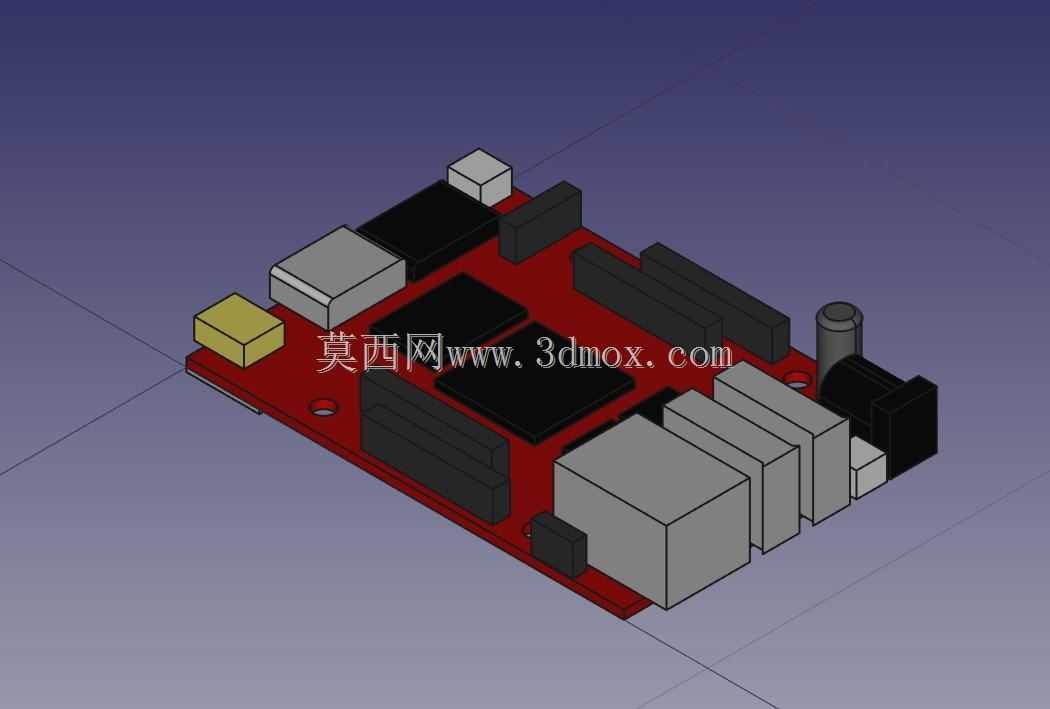

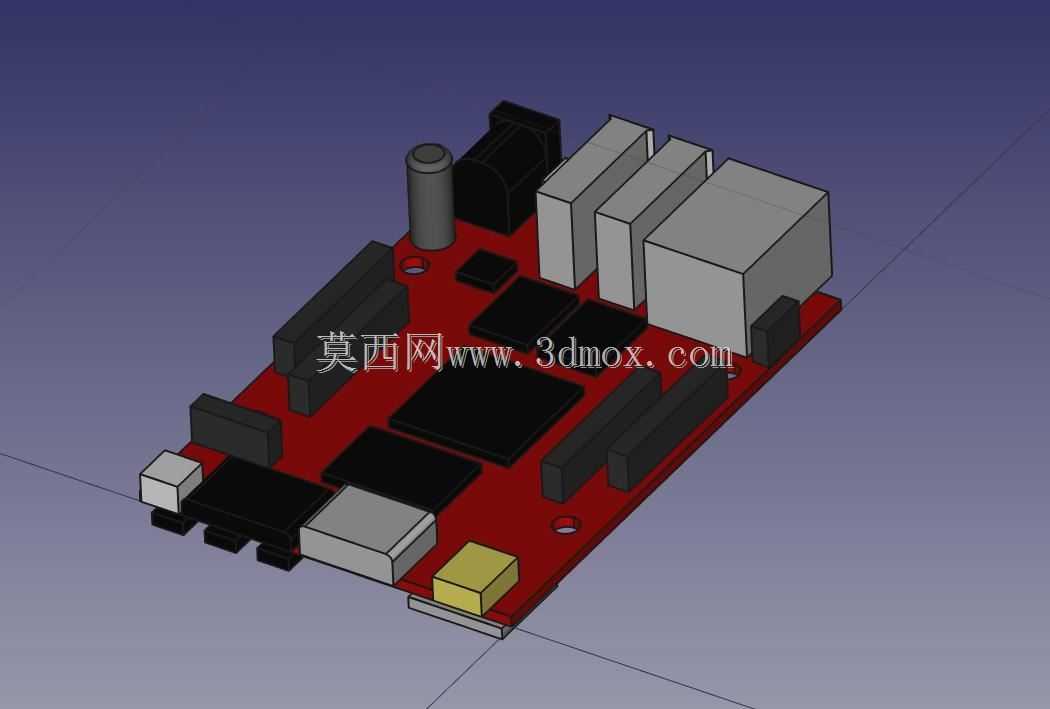

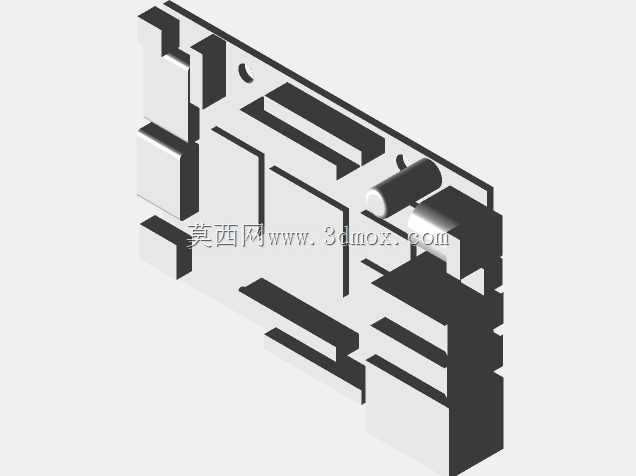

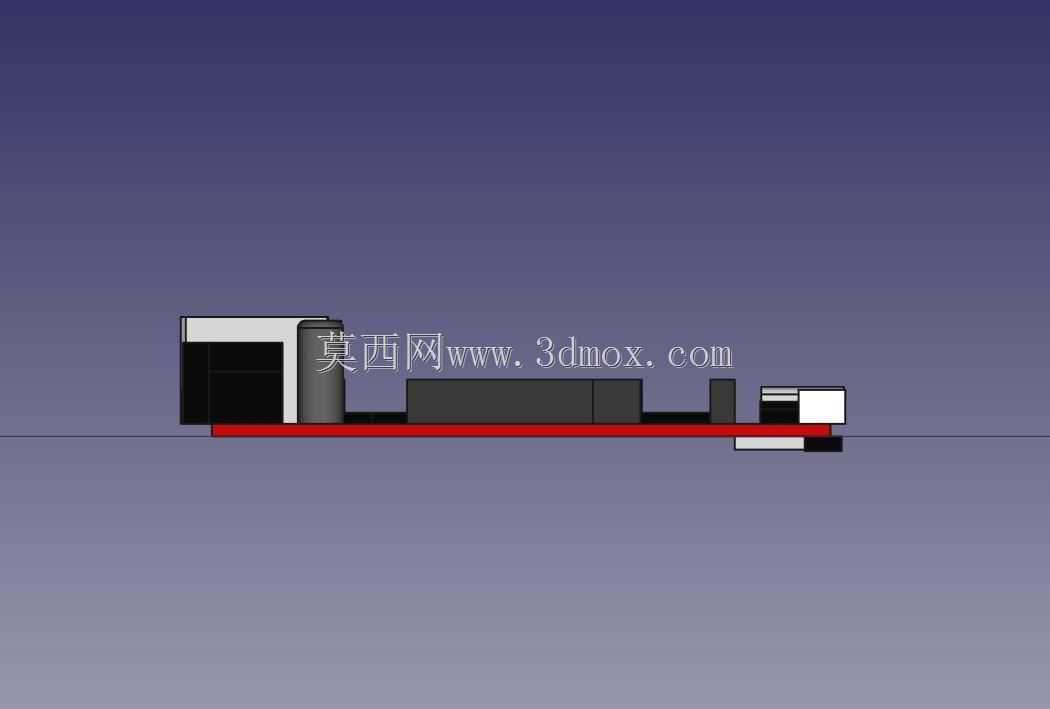

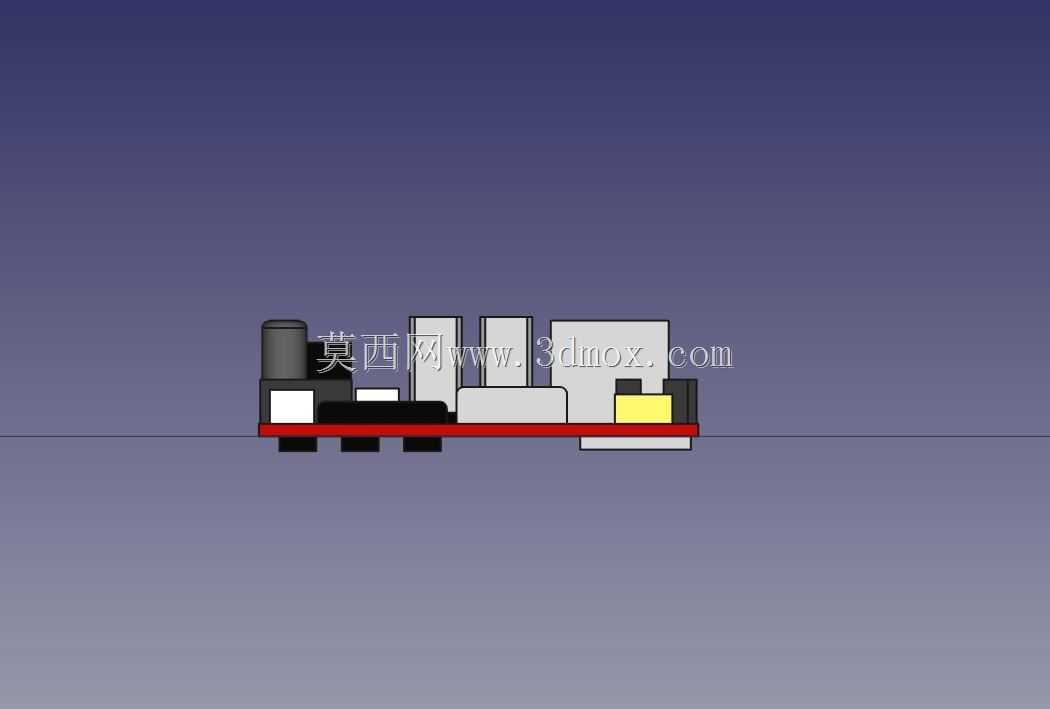

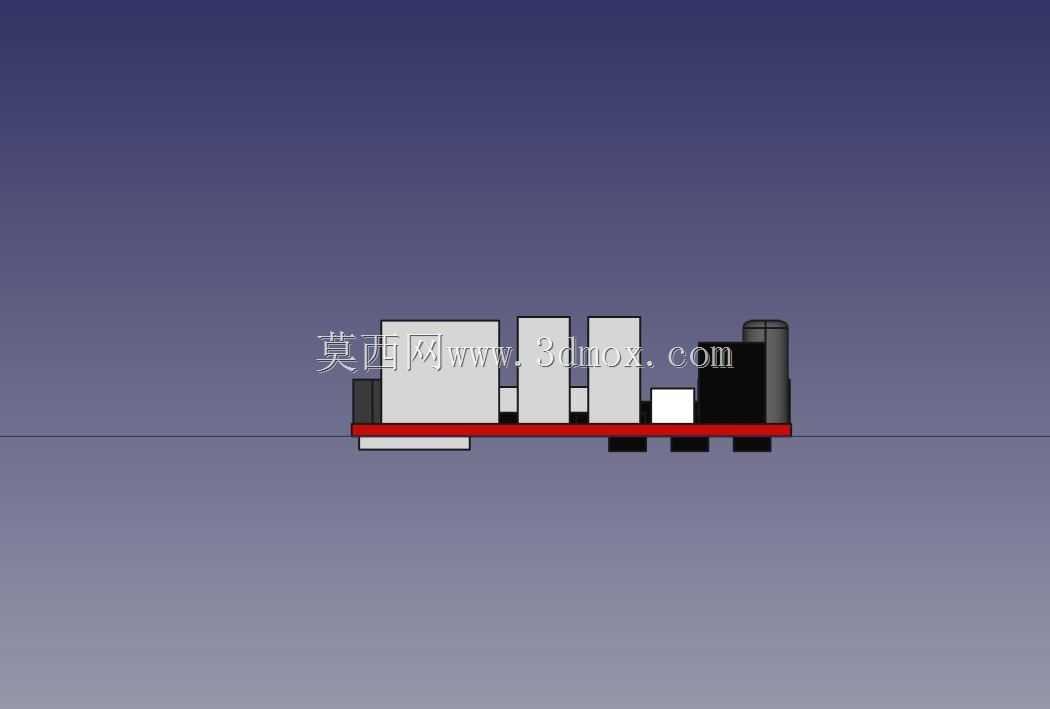

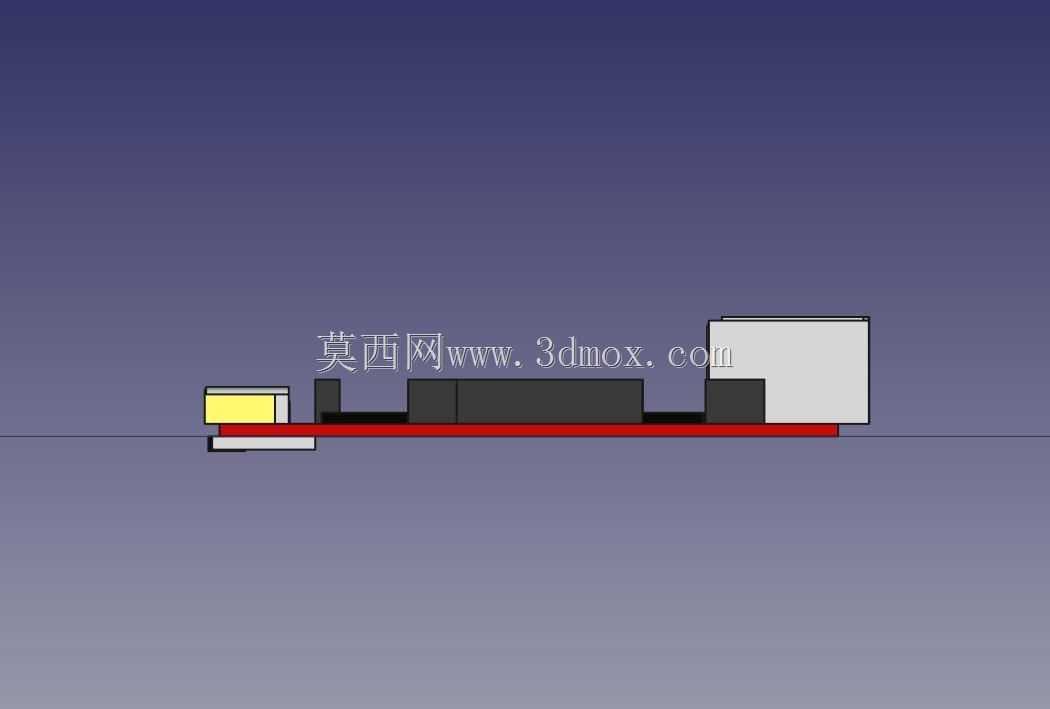

A20-OLinuXino-lime2开源开发板结构模型

在嵌入式硬件开发、工业边缘节点搭建、小型智能设备原型验证场景中，这类紧凑型单板计算机的结构适配一直是结构工程师需要重点考量的环节，本次呈现的A20-OLinuXino-lime2单板结构模型，完整还原了实体板卡的元件布局与接口位置，可直接用于设备壳体设计、安装位校核、堆叠结构适配等工程环节。从实际使用场景来看，该板卡常被部署在户外监测设备、小型工控终端、低功耗网络节点中，这类应用场景往往对供电冗余有明确要求，板载的锂电池电源插座结构在模型中做了精准还原，设计配套壳体时可直接预留对应的接线避让空间，无需额外测量实体元件的突出高度。板卡集成的USB、网络、SATA、HDMI接口的位置与凸台高度均按照实体尺寸复刻，在做面板开孔设计时，可直接提取模型的接口轮廓做公差配合校核，避免出现接口对位偏移、插头无法完全插入的问题。从设计思路层面，该模型按照板卡实际叠层结构搭建，区分了PCB基板、贴片元件、接插件、屏蔽罩等不同结构的高度差，红色基板部分的厚度、安装孔位的孔径与孔距均匹配实体板卡的安装规范，做安装固定结构设计时，可直接匹配铜柱规格与固定位高度，预留出板卡背面贴片元件的避让间隙，防止安装时元件被顶压造成虚焊或损坏。板卡上不同高度的电容、芯片散热块、接口屏蔽壳的外形均做了写实还原，在做紧凑空间内的设备堆叠设计时，可直接通过模型校验元件之间的安全间隙，尤其是高个子元件与周边结构的距离，避免组装时出现结构干涉。对于需要将该板卡集成到小型设备内部的结构设计工作而言，这个模型可以省去手动测量板卡尺寸、逐个元件测绘的步骤，直接导入装配环境做整体布局规划，比如在设计壁挂式监测终端时，可依托模型快速确定板卡在壳体内的安装角度，预留出网线、USB设备的插拔操作空间，同时兼顾锂电池的安装位与走线通道，让整体内部结构布局更合理。在工业现场供电不稳定的场景下，该板卡的锂电池供电特性可以实现主电源掉电后的持续运行，模型中电源插座的位置还原可以帮助工程师在设计时规划好电源线的走线路径，避免电源线与散热结构、活动部件产生干涉，同时匹配插座的插拔方向预留操作空间，方便后期维护时更换电池或调整接线。
