工业设备手持操控手柄结构设计

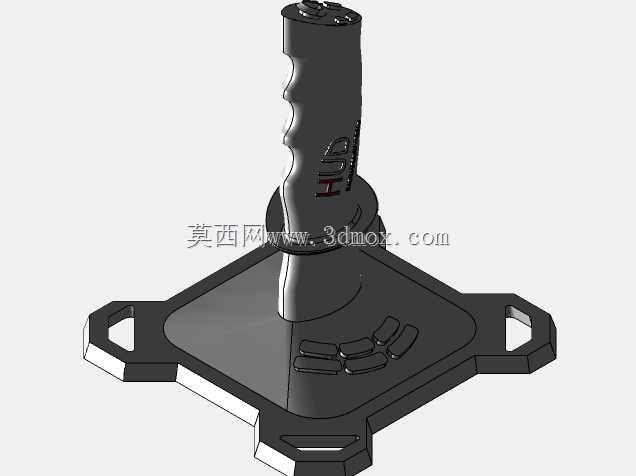

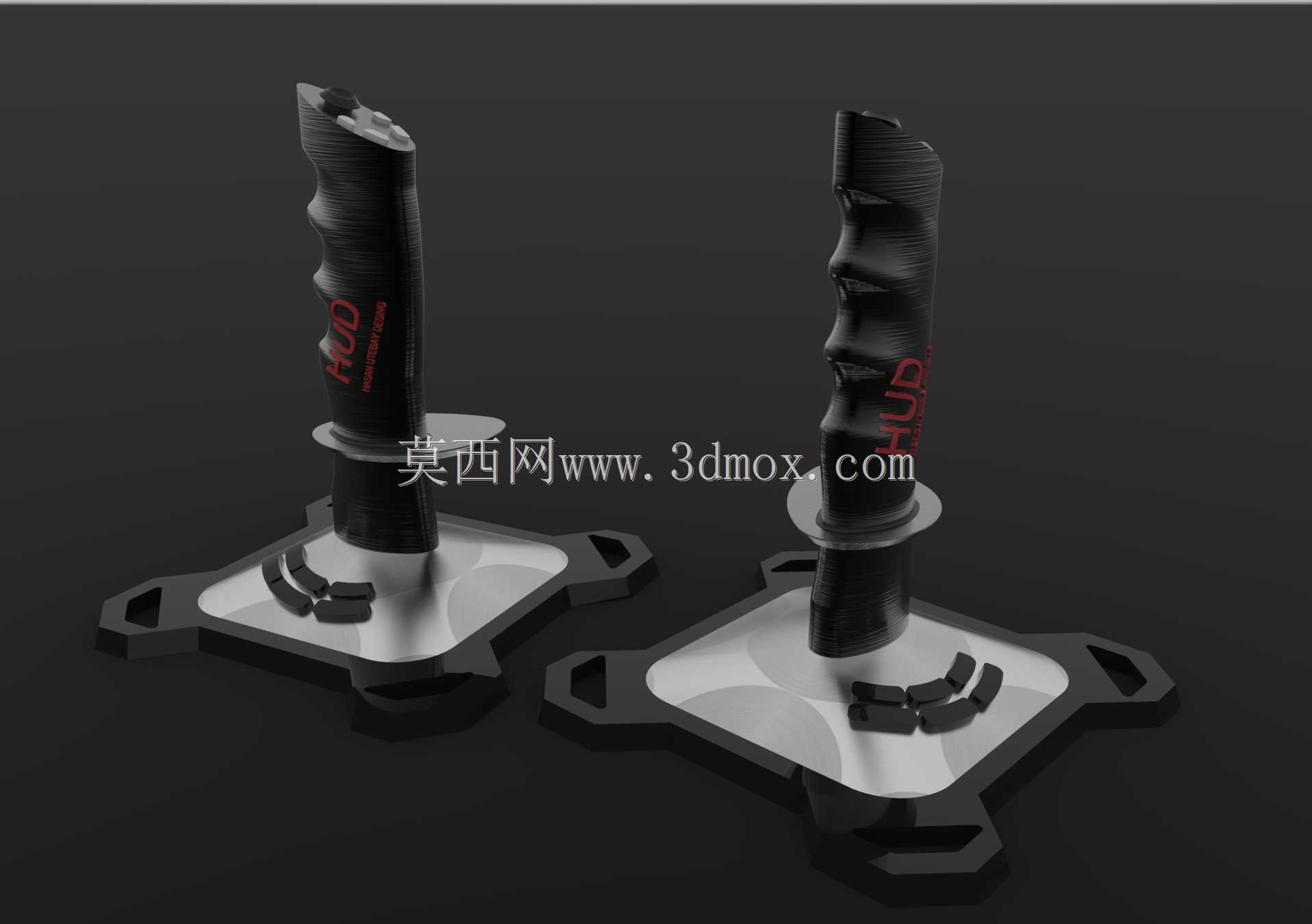

这类手持操纵杆多用于工业设备的近距离手动操控场景，常见于小型工程作业装备、专用设备调试工位、移动式作业机械的操控端，操作人员握持手柄即可完成设备动作指令的输入，相比固定面板式操控，能适配操作人员站位变化的作业需求，在需要边观察设备运行状态边微调参数的作业环节中，这类手持操控部件的操作灵活性优势十分明显。从结构设计来看，手柄主体采用贴合人手握持弧度的曲面造型，握持区域做了多段凹凸轮廓处理，对应人手握持时的指节分布位置，长时间握持操作不易产生滑脱、疲累的问题，手柄表面的标识区域做了凹陷处理，可预留功能标识的粘贴或模刻位置，避免长期摩擦导致标识磨损脱落。手柄底部的安装底座采用带固定孔的菱形法兰结构，四个边角的安装孔位可直接通过螺栓固定在设备操控台的预留安装位上，安装底座与手柄杆身的衔接处做了环形挡边结构，既可以阻挡作业环境中的粉尘、水渍沿杆身缝隙渗入内部结构，也能在手柄受到意外侧向撞击时分散受力，避免杆身连接部位出现断裂变形。底座上表面集成的多组按键采用凸起式分块布局，按键之间预留了足够的指距间隙，操作人员佩戴常规劳保手套操作时也能准确触发对应按键，不会出现误触相邻按键的问题。整个设计全程采用曲面构建逻辑完成，所有外观面均为连续顺滑的曲面过渡，没有尖锐棱角结构，既避免了操作过程中棱角划伤操作人员的风险，也能降低注塑成型过程中的应力集中问题，提升零件的结构强度。从安装边界来看，底座的固定孔位间距适配常规工业操控台的通用安装尺寸，不需要对现有设备安装位做额外改孔加工即可直接替换适配，杆身的长度设计兼顾了握持操作的行程需求与安装后的空间占用，不会因为杆身过长导致操控时与周边设备部件产生干涉，手柄整体的握持直径符合成年人手型的常规握持尺寸范围，不同手掌大小的操作人员都能稳定握持完成操控动作。内部结构预留了足够的走线空间，可适配不同规格的信号线缆布设，杆身与底座的衔接部位做了密封结构预留，可根据使用场景需求加装密封胶圈，满足多粉尘、轻微溅水环境下的使用要求。
