OLinuXino-Lime2开发板防护外壳结构

项目分类:通用机械零部件 发布时间:2024-12-07 ID:831776
  • OLinuXino-Lime2开发板防护外壳结构
  • OLinuXino-Lime2开发板防护外壳结构
  • OLinuXino-Lime2开发板防护外壳结构
  • OLinuXino-Lime2开发板防护外壳结构
  • OLinuXino-Lime2开发板防护外壳结构

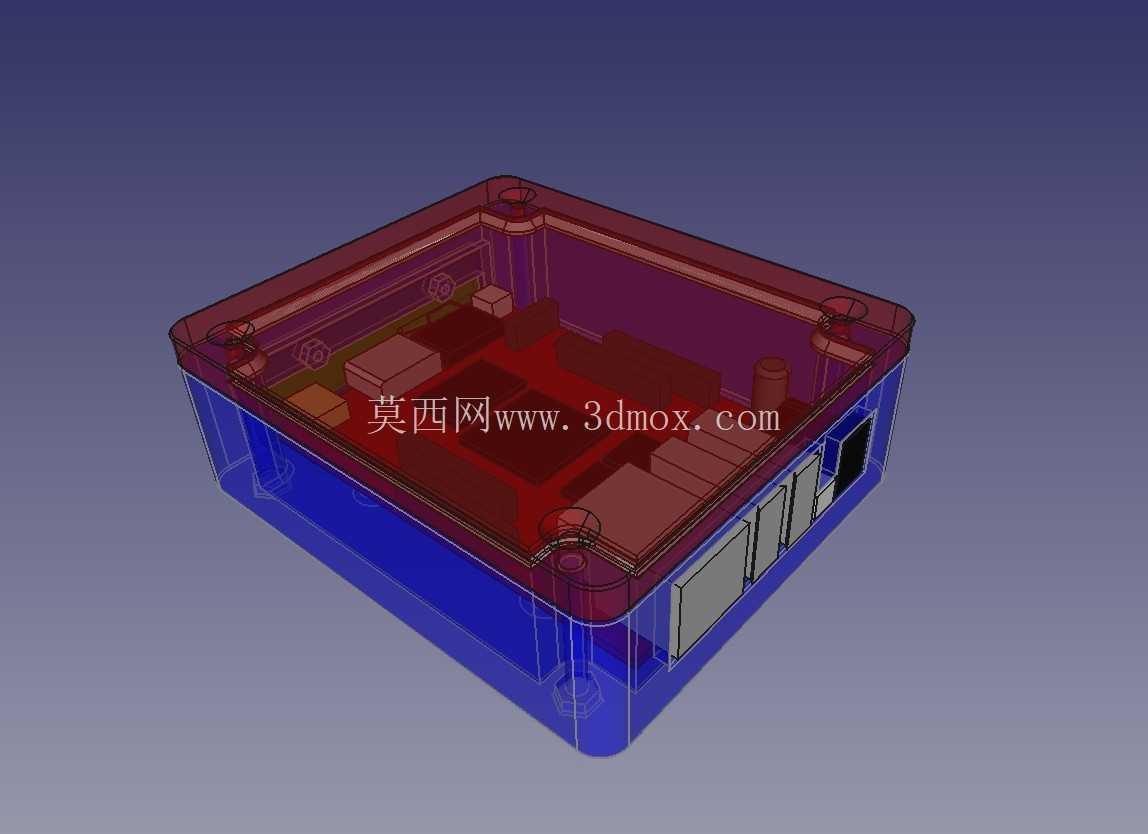

  这套结构围绕OLinuXino-Lime2单板计算机的现场使用需求展开,重点解决裸板在调试、安装和长期运行过程中容易出现的接口磕碰、焊点受力、灰尘堆积以及误触复位按键等问题。外壳采用底壳与透明上盖组合的形式,底壳承担电路板承托、接口定位和外部固定功能,上盖则保留内部板卡状态可视性,便于在设备运行时观察指示灯、接插件和板上模块的布置情况。

  从实际应用场景看,这类单板计算机常被用于嵌入式控制、小型网关、数据采集终端、教学实验平台以及工业现场的边缘计算节点。裸板直接放置在柜体内或桌面上时,网线、USB线、电源插头反复插拔会带动PCB产生微小位移,长期使用后可能引起焊盘受力、接插件松动。外壳通过四周侧壁和底部限位柱,将板卡约束在确定位置,使外部插拔力更多传递到壳体而不是电路板本身。

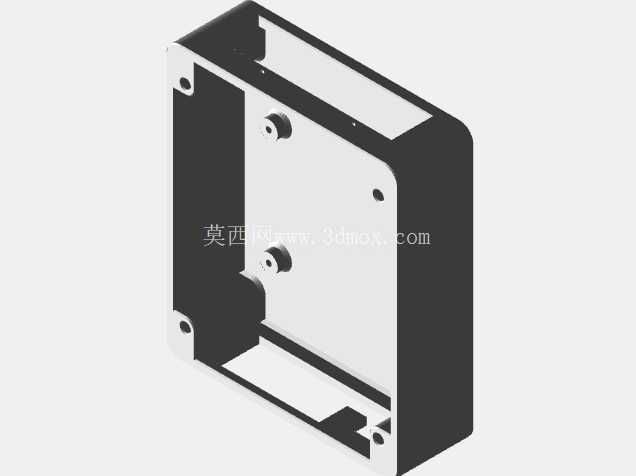

  底壳内部设置了与板孔对应的支撑柱和紧固位。板卡与后盖区域可通过短规格M2螺钉完成固定,顶盖位置则预留M3螺钉安装点,使上下层连接具有足够的夹紧力。支撑柱高度经过协调,既避免PCB底面直接贴壳造成摩擦,也给焊点、引脚和底部元件留出安全间隙。对于需要贴装散热片或连接低矮排线的场景,柱高与内腔深度之间保留了适当余量,防止上盖压碰高元件。

  侧壁接口位置按照板卡边缘连接器布局进行开口,网口、USB、电源、视频或扩展接口在装配后能够外露并正常插拔。开口边缘采用直壁限位思路,插头插入时不会因壳体遮挡而偏斜,也减少了使用者在盲插时把接头顶到板上元件的风险。壳体侧面还针对SD卡取出动作留出操作空间,实际维护时应先将存储卡退出或取出,再进行板卡拆装,避免卡体被上盖或侧壁卡住。

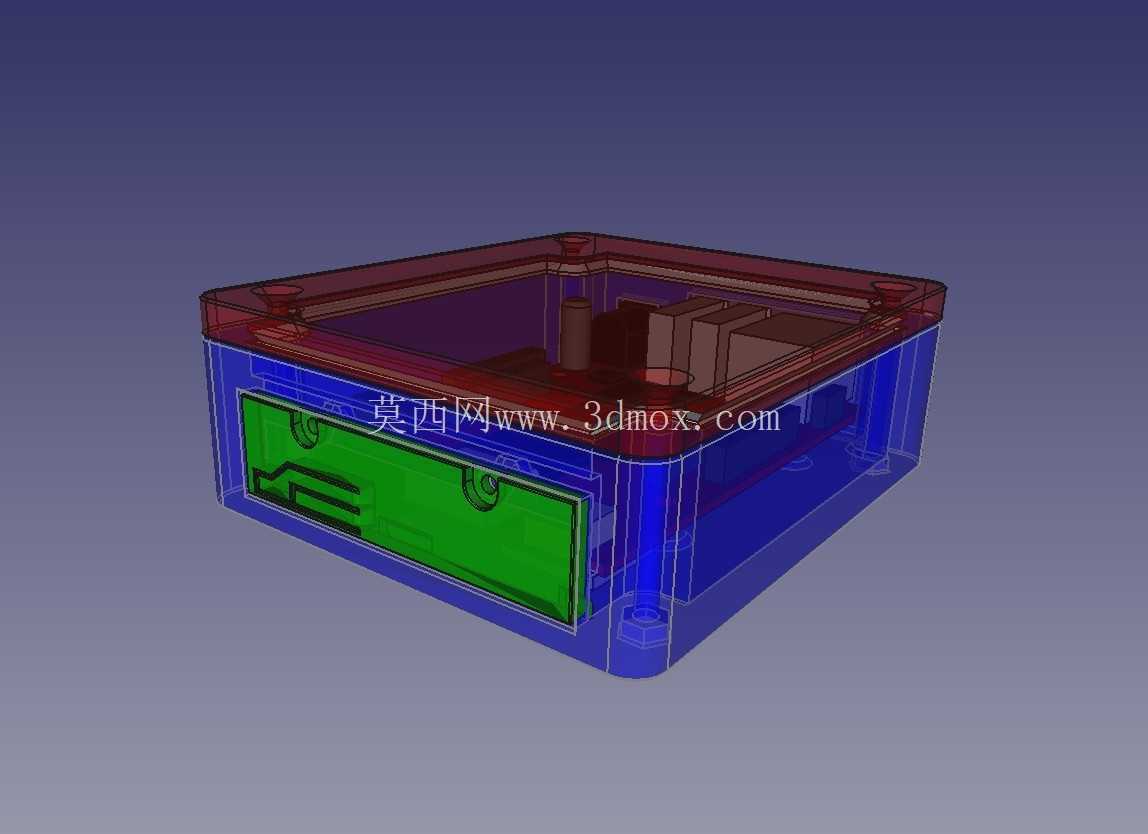

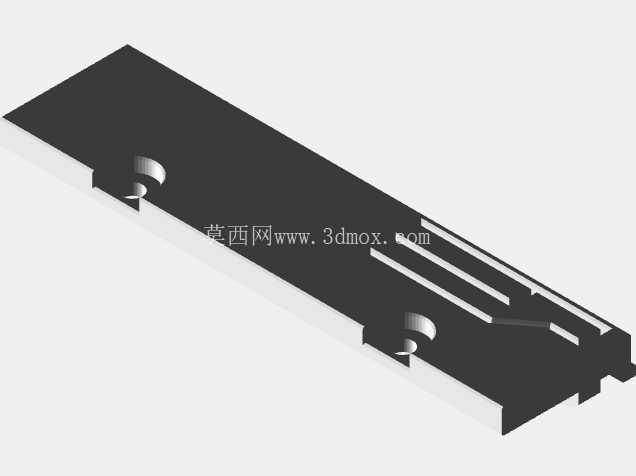

  后盖区域集成了两个按键操作位,分别对应电源和复位功能。按键区域不直接裸露板上轻触开关,而是通过壳体上的按压位置传递操作力,这样既能保持防护性,也能降低工具、线材或运输振动误触开关的概率。按键周围的壁厚和按压行程需要配合轻触开关高度设计,过短会造成操作手感不明确,过长则可能出现压下后不能可靠回弹。

  外形方面,整体为矩形盒体,四角设置螺钉柱和圆角过渡,便于3D打印成型,也减少尖角处应力集中。底壳外缘与上盖之间采用叠合边界,装配后形成连续防护面,能够阻挡大部分灰尘、飞溅液体和手指误触。外部安装边界依赖底壳平面和四角固定点,柜体安装时可通过螺钉将壳体固定在安装板上,也可放置在桌面或设备夹层中使用。

  设计时需要重点核对板卡厚度、接口高度、螺钉柱位置和最高元件轮廓。内腔不能只按PCB平面尺寸绘制,必须把网口变压器、USB座、排针、电容和接线端子等高度件纳入干涉检查。上盖透明件虽有利于观察,但在建模时仍应按真实壁厚处理,避免为了视觉效果忽略盖体与元件之间的间隙。底壳加强筋应布置在螺钉柱和接口开口附近,用来提高插拔时的局部刚度,同时不要让筋位伸入板卡底面元件区域。

  从维护角度看,壳体拆分方式服务于频繁调试需求:松开上盖紧固点后可检查板卡和排线,底壳则继续保持板卡定位;需要整体取出板卡时,再拆卸板卡固定螺钉。接口开口与按键位置统一朝向操作者,便于设备嵌入控制台或机柜后进行接线和状态确认。整体结构不追求复杂外观,而强调板卡限位、接口可达、按键防护和打印可制造性之间的平衡。
