带卡槽定位功能的块状工装基座结构

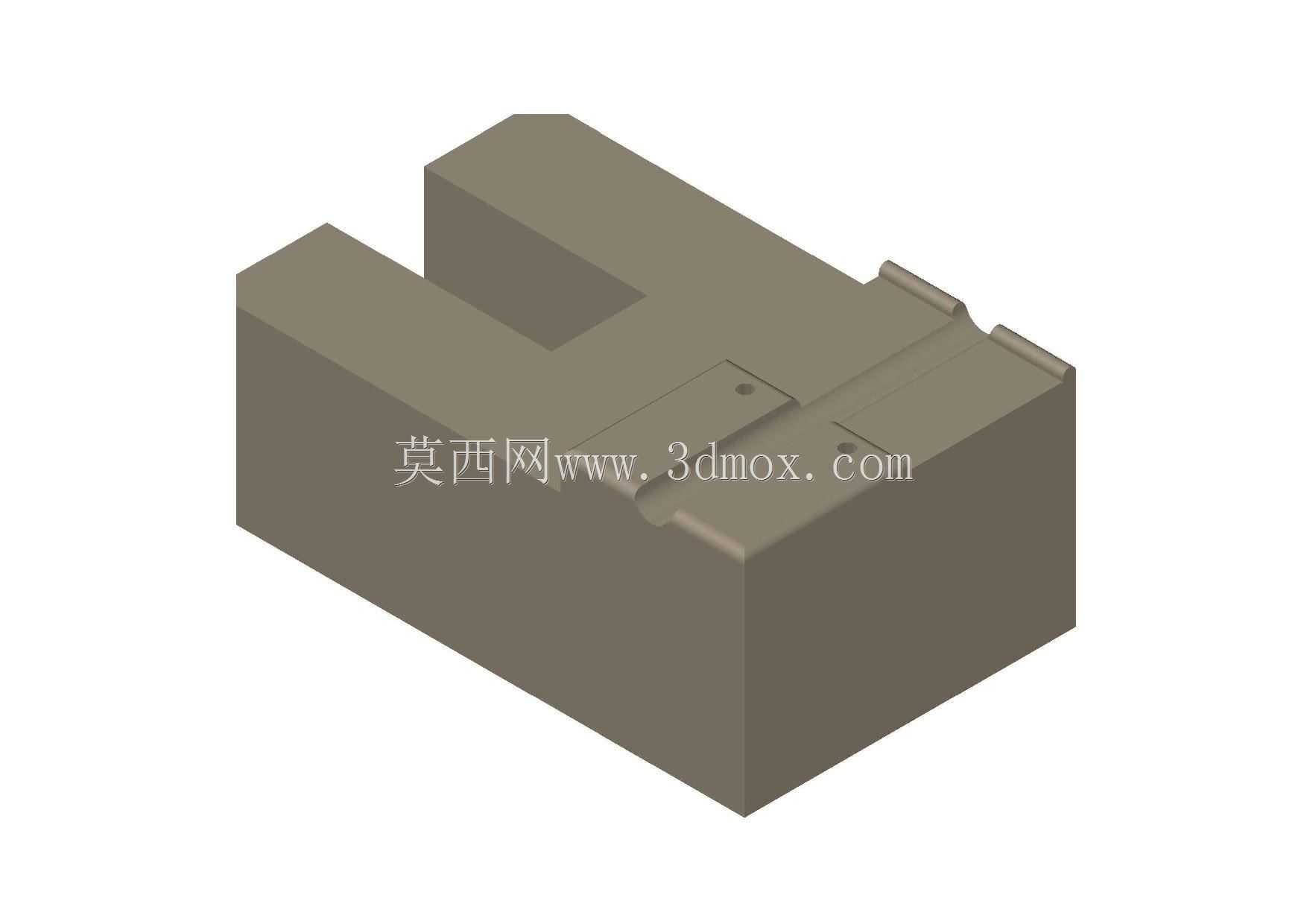

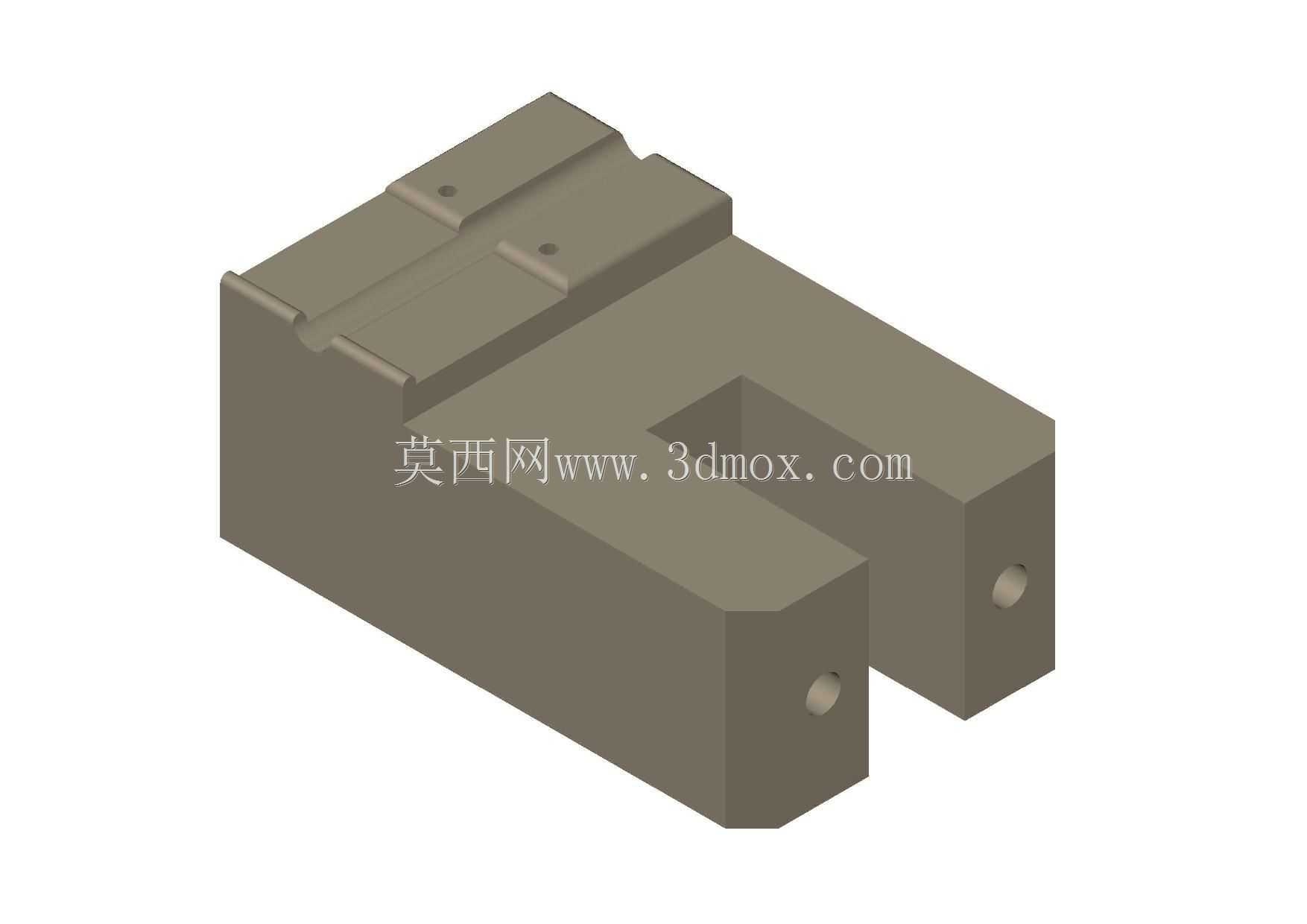

在非标自动化产线的工位定位环节，这类带卡槽结构的块状基座是十分常见的工装承载构件，日常主要承担工件定位、小型功能模组安装固定的作用，不少装配工位、检测工位的夹具安装都会用到同类型结构。从实际使用场景来看，这类基座多安装在流水线工位的台架面板上，或是专用设备的工作台面，上方可以直接承托待加工、待装配的零件，也可以通过侧面的安装位固定气缸、检测传感器、小型压合组件等执行元件，顶部开设的通槽结构主要用于匹配工件的凸台定位特征，或是嵌入导向条、定位销等辅助定位件，避免工件放置时出现横向窜动，保证工位作业的重复定位精度。

设计这类基座时，首先要考虑的是安装边界的匹配性，基座底部的安装面需要保证足够的平面度，通常会要求铣削加工后平面度公差控制在0.02mm以内，避免安装后出现翘曲影响上方定位精度；基座的整体长宽尺寸需要匹配对应工位的安装空间，预留出周边紧固件的操作空间，同时要避开台架上的走线孔、相邻工位的运动部件行程范围，防止设备运行时出现干涉。顶部的卡槽结构尺寸需要和配套工件的定位凸台做公差匹配，通常槽宽会按照H7的公差带加工，既保证工件可以顺畅放入，又不会出现过大的配合间隙导致定位偏移，卡槽的深度需要结合工件的定位高度设计，既要保证足够的定位接触长度，又不能因为槽深过大导致工件取放不便。

从结构特性来看，这类块状基座多采用45号钢或者铝合金材质加工，钢制基座多用于承载较重的工件、或是有压合作业的工位，保证足够的结构刚性，避免长期受力出现形变；铝合金材质的基座则多用于轻量化要求的检测工位、搬运工位，降低整体工装的重量，方便后期调整移位。基座侧面预留的多个小安装位，是用于固定侧向的夹紧组件，比如小型肘夹、侧向顶紧螺丝，当工件放入卡槽后，可以通过侧向夹紧件完成固定，避免作业过程中工件移位。基座的边角位置都做了倒角处理，一方面是避免安装调试时锋利边角划伤操作人员，另一方面也可以去除加工毛刺，保证安装面的贴合度。

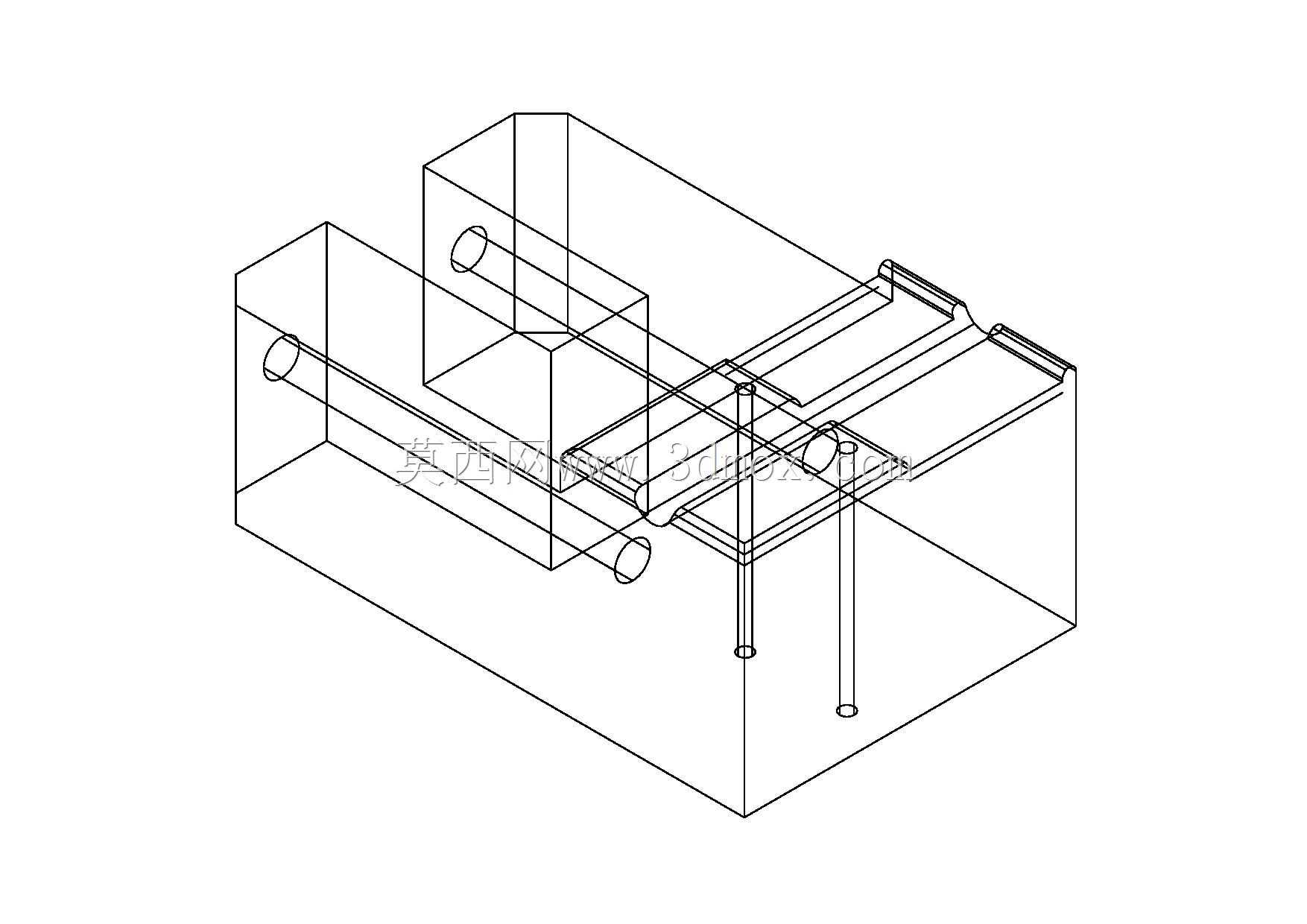

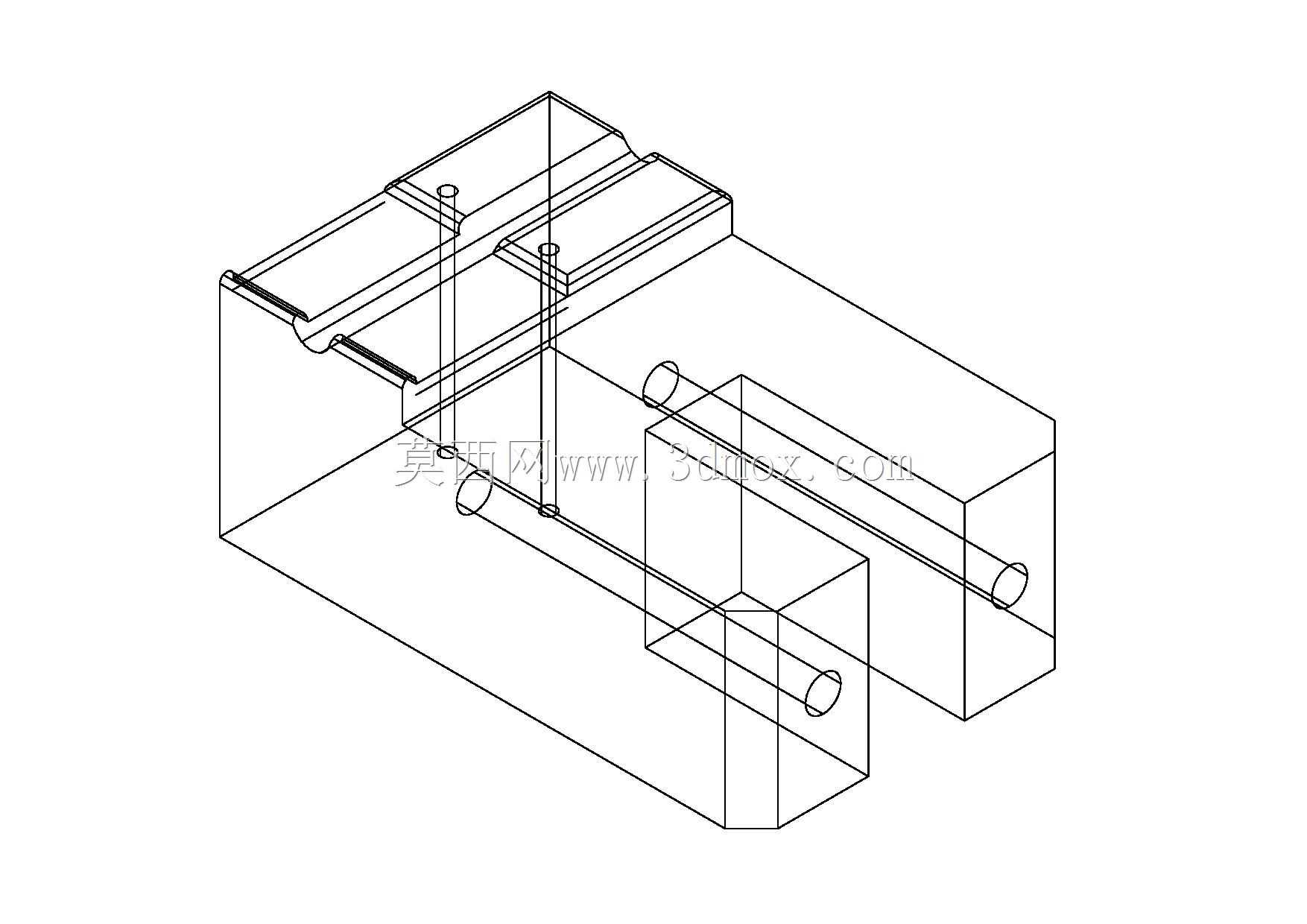

在实际建模过程中，这类结构需要重点关注安装孔的位置精度，底部的固定安装孔通常会设计成长圆孔或者沉头孔，方便安装时微调基座的位置，抵消台架面板的安装孔位误差；顶部卡槽的侧壁需要保证和底面的垂直度，否则会导致工件放入后出现倾斜，影响后续装配或检测的精度。另外这类基座的高度设计也需要结合工位的作业高度匹配，保证工件放入后，作业面的高度和操作人员的操作高度、或是设备执行端的作业行程匹配，避免出现行程不足或者操作不便的问题。不少同类型基座还会在非安装面设计减重槽，在保证结构刚性的前提下降低整体重量，减少材料成本，同时也方便搬运安装。
