迷你ITX主板安装结构基准模板

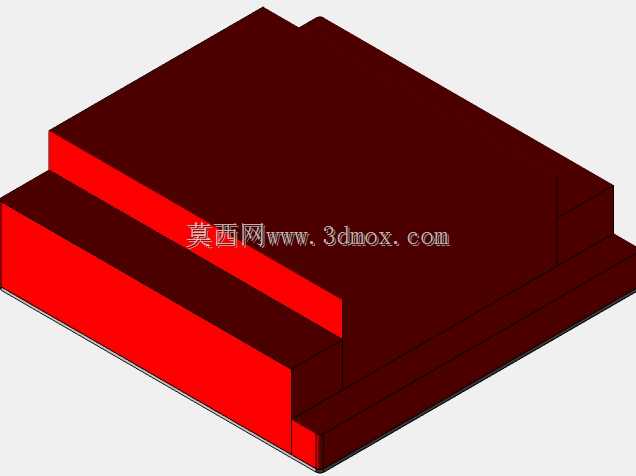

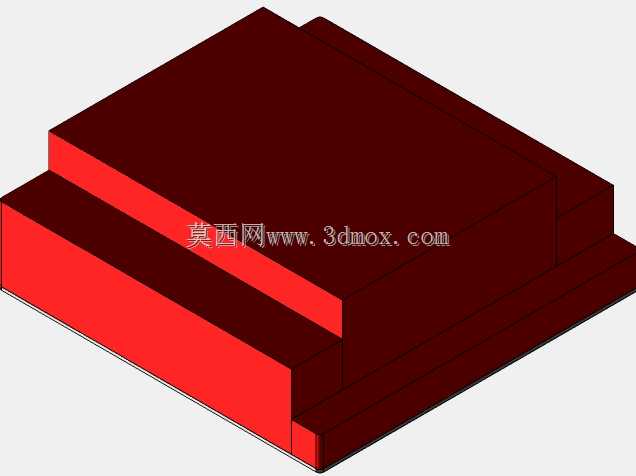

在紧凑型电子设备结构设计领域，ITX规格主板的安装适配是小型化机箱、嵌入式工控终端、迷你桌面计算设备开发过程中的核心基准环节，这套结构模板的核心作用是为各类适配ITX主板的设备提供统一的安装边界参考，避免不同设计方案中出现孔位错位、空间预留不足导致的硬件干涉问题。从实际工程应用场景来看，这类基准模板常被结构工程师用于机箱内部空间的前期布局校验，不管是定制化迷你主机的外壳开模，还是嵌入式工业控制设备的内部机架设计，都可以依托这套基准快速划定主板的安装区域，提前预留出接插件、散热模块的装配空间，减少后期打样验证的反复修改成本。模板本身完整还原了ITX主板的标准安装孔位布局，每个孔位的相对位置都严格遵循行业通用规范，工程师在建模时可以直接提取孔位坐标，快速生成对应的安装螺柱定位特征，不用反复查阅规范文档核对尺寸。针对主板不同区域的高度限制，模板通过分层结构明确标注了各个区域允许的最大元件高度，在靠近CPU、内存插槽的高元件允许区域，预留了足够的堆叠空间，而在板边接口、供电模块的限高区域，则通过实体边界明确了高度阈值，设计机箱内部结构时可以直接参考这个边界布置走线槽、固定支架，避免出现元件与外壳剐蹭、接插件无法完全插合的问题。模板中对高度限制区域做了分层标识，工程师在做透明侧透机箱设计时，还可以依托这个分层结构快速生成侧透面板下方的避让结构，在保证结构强度的同时预留出硬件展示的可视窗口。从安装边界来看，模板严格对齐ITX主板的标准外形轮廓，长宽方向的尺寸偏差控制在行业允许的公差范围内，在主板厚度方向，按照实际应用中的通用板厚基准设置了实体厚度，同时预留了主板背面焊盘的突出空间，设计机箱底板时可以直接参考这个厚度预留装配间隙，避免主板背面焊盘与底板接触造成短路风险。在做散热模块适配时，这套模板也能提供可靠的参考依据，不管是下压式风冷散热器的高度限制，还是一体式水冷冷头的安装空间，都可以依托模板划定的区域边界做前期校验，避免出现散热器与内存、主板供电散热片干涉的问题。对于做定制化机箱的设计师来说，这套基准模板可以大幅缩短前期布局的时间，不用从零开始绘制主板轮廓和孔位，直接在模板基础上拓展外壳、支架、散热结构的设计即可，同时也能保证设计出来的结构完全符合ITX主板的安装规范，减少因尺寸不匹配导致的装配失败问题。在嵌入式设备开发中，这套模板也能帮助工程师快速评估主板在设备内部的占用空间，合理排布电源模块、存储模块、外部接口的位置，在有限的空间内实现更合理的硬件布局，提升设备内部的空间利用率，同时保证各个硬件之间的装配间隙满足散热、抗震的实际使用需求。
