弯脚圆柱色环电阻器三维结构设计

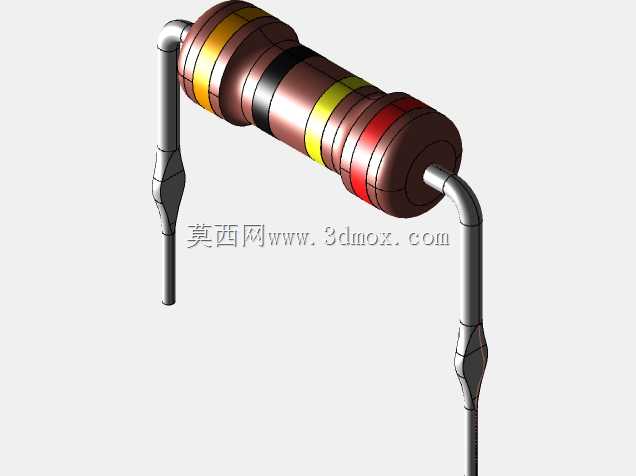

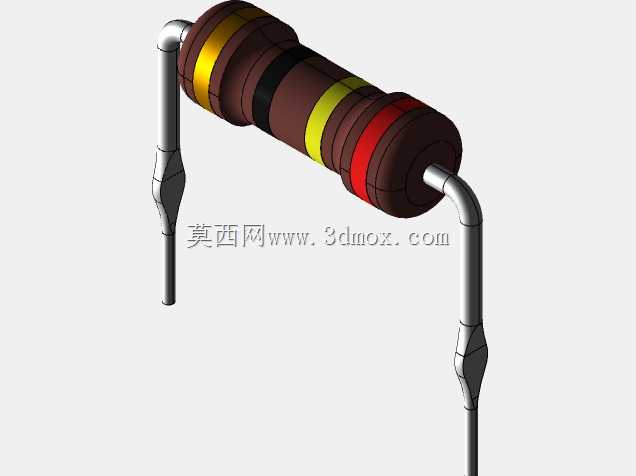

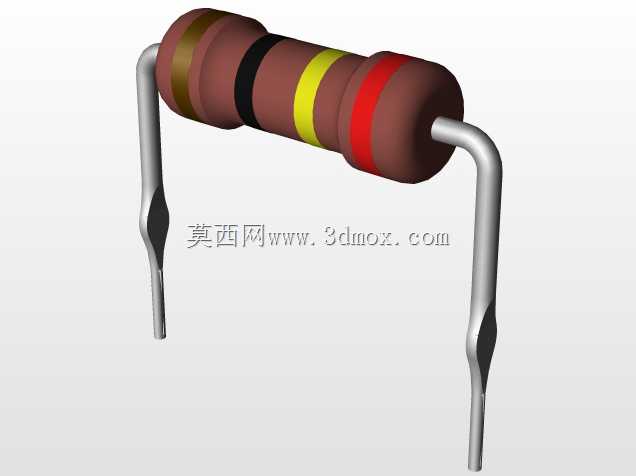

在各类电子控制板、电源模块、信号调理电路的PCB布局设计中，直插式电阻是最常被用到的被动元器件之一，这类带成型弯脚的圆柱色环电阻，相比直引脚版本，在波峰焊制程中能更好适配板件的引脚间距要求，减少引脚剪切工序的工作量，同时避免引脚过长导致的相邻元件短路风险。这款电阻的设计首先从安装适配性出发，引脚成型的弯折弧度做了圆弧过渡处理，没有尖锐折角，既避免弯折过程中引脚内部应力集中导致的断裂问题，也能在插装时顺着PCB焊盘孔顺滑导入，不会刮伤孔壁的铜箔层。电阻本体采用标准圆柱结构，本体长度11mm，直径4mm，两个引脚的中心间距严格控制在15mm，适配市面上通用的2.54mm网格间距PCB的多格跨距安装要求，引脚伸出本体后的成型高度控制在7mm，既保证焊接后本体与PCB板面留有足够的散热间隙，也不会因为引脚过高导致板件整体堆叠尺寸超标。色环标识区域的设计严格遵循电阻色标规范，不同色环的宽度、环间间距都和实物生产标准保持一致，在三维装配校验时，可以直观通过色环确认电阻的阻值参数，避免BOM匹配时出现选型错误。在实际设备应用场景中，这类电阻常被用于限流、分压、阻抗匹配等电路环节，小功率场景下不需要额外加装散热结构，依靠本体与引脚就能完成工作热量的耗散，设计时特意还原了引脚与本体结合处的压接封装结构，这部分是电阻生产过程中封装密封的关键位置，在做板级热仿真、结构干涉检查时，这个位置的尺寸精度直接影响仿真结果的准确性。引脚末端做了收径处理，也就是插装端的直径略小于引脚主体直径，这一细节是为了适配自动插装机的送料轨道要求，同时在手工焊接时，焊锡能顺着收径的锥面更好爬升，形成饱满的合格焊点。很多工程师在做PCB三维布局时，往往会忽略直插元件的引脚成型尺寸，导致实际生产时元件插装不到位、或者和周边的接插件、电容等元件出现空间干涉，这款模型完整还原了电阻从本体、封装压接位、弯折段到插装端的全尺寸细节，在做结构校验时可以直接导入装配环境，核对元件与周边结构件、板上其他元件的安全间隙，尤其是在高密度安装的控制板设计中，7mm的安装高度可以提前确认是否和外壳的加强筋、支撑柱产生位置冲突，避免开模后才发现元件安装空间不足的问题。另外，弯脚的成型方向做了对称设计，不管是正向还是反向插装，都能适配不同走线方向的焊盘布局，不需要额外调整引脚方向就能满足生产要求，这一细节也和量产时的编带包装方向保持一致，能直接对接自动化产线的插装参数校验。
