参数化蜂窝多孔结构板件设计

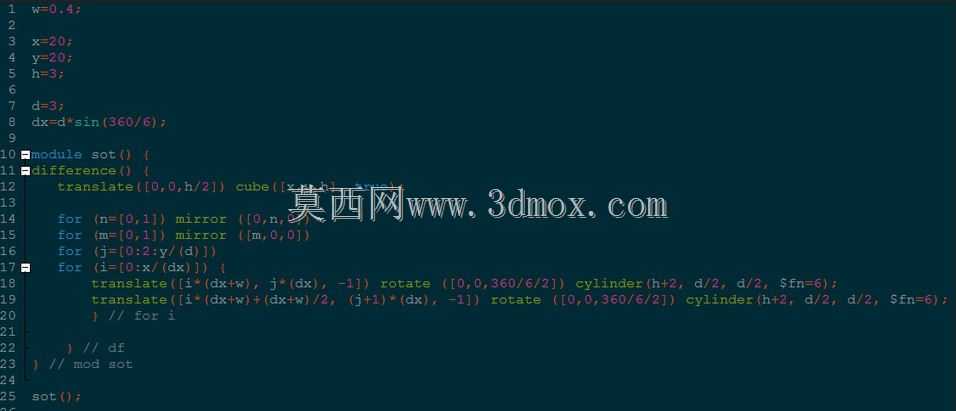

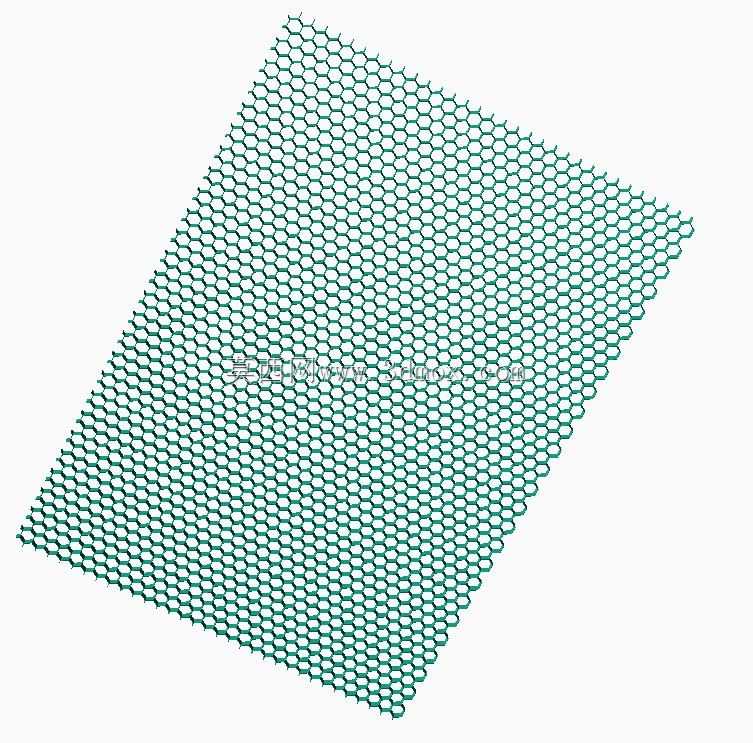

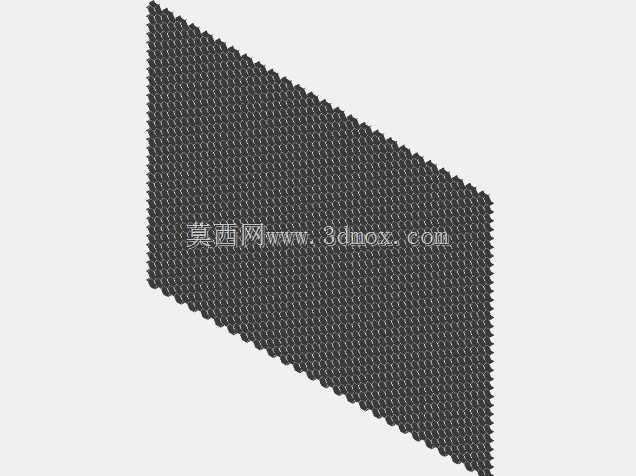

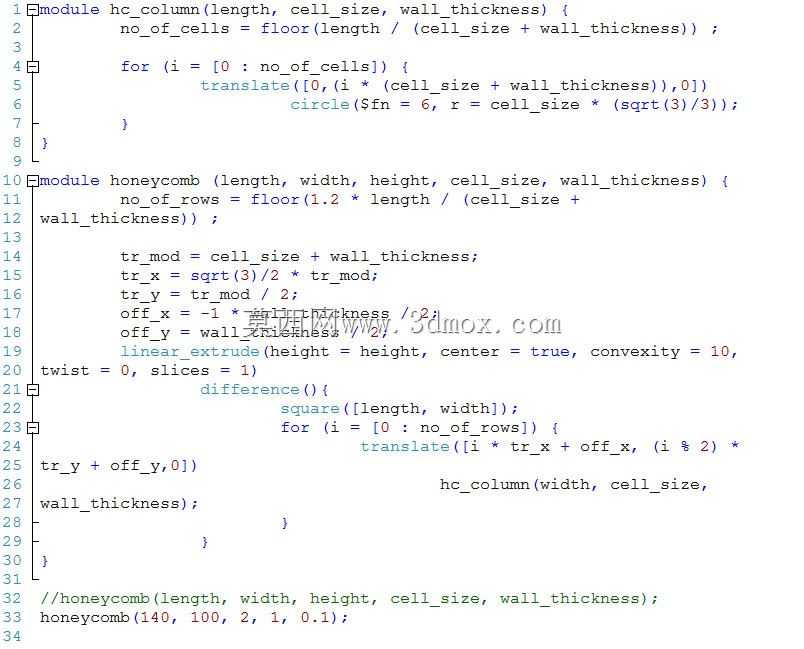

这类蜂窝多孔结构在工程领域的应用覆盖多个场景，最常见的是作为夹芯构件的芯层使用，在航空航天内饰、轨道交通车厢壁板、建筑装饰隔断、设备防护围挡、流体整流格栅等场景中都能见到同类型结构的身影。不同于整块实心板材，蜂窝结构的六边形排布逻辑经过了长期工程验证，在同等面密度下的抗弯抗扭表现远优于实心平板，同时六边形孔道的贯通特性也能满足通风、透波、减重的多重需求。设计这类结构时，首先要明确安装边界的约束条件，需要根据实际安装位的长宽尺寸确定整体板件的外轮廓，再匹配对应的蜂窝单元边长，避免在板件边缘出现不完整的半格结构，否则会大幅降低边缘位置的结构强度，也会给后续安装固定带来干涉问题。结构的壁厚选择需要结合实际承载需求调整，如果是作为承重夹芯层使用，蜂窝壁的厚度需要适当增加，同时要保证每个六边形单元的边长一致，相邻单元的共壁部分要做连续处理，不能出现断壁或者壁厚不均的情况，否则受力时会在薄弱位置出现应力集中，导致整体结构提前失效。如果是作为整流或者防护格栅使用，壁厚可以适当减薄，同时可以调整蜂窝单元的开孔方向，让孔道走向匹配流体的流向，降低流体通过时的阻力，也能减少杂物在孔道内的堆积。实际建模过程中，采用参数化的逻辑搭建结构效率更高，先确定单个正六边形单元的几何参数，包括对边距、壁厚、拉伸高度，再通过阵列逻辑完成整板的排布，最后和外轮廓做布尔运算得到最终的板件结构。这种建模方式的优势在于后续调整参数非常方便，比如需要调整开孔率适配不同通风需求时，只需要修改六边形单元的边长或者壁厚参数，就能快速生成新的结构，不需要重新从头绘制。安装方面，这类蜂窝板件的边缘通常需要做包边处理，因为蜂窝结构的边缘是单个六边形的薄壁端面，直接和安装框架连接的话容易出现薄壁压溃的问题，增加一圈同材质的包边框，既能提升边缘的结构强度，也能预留对应的安装孔位，方便和周边构件做螺栓或者粘接固定。需要注意的是，如果是在有温度变化的场景下使用，要考虑材料的热胀冷缩量，在安装位预留足够的伸缩间隙，避免温度变化时板件出现拱起或者拉扯变形。另外蜂窝结构的孔道如果是用于通风场景，还要考虑后续的清洁维护便利性，单元尺寸不能过小，否则灰尘或者杂物堵塞后很难清理，会影响实际的通风透流效果。
