60mm规格方形轴流散热风机结构设计

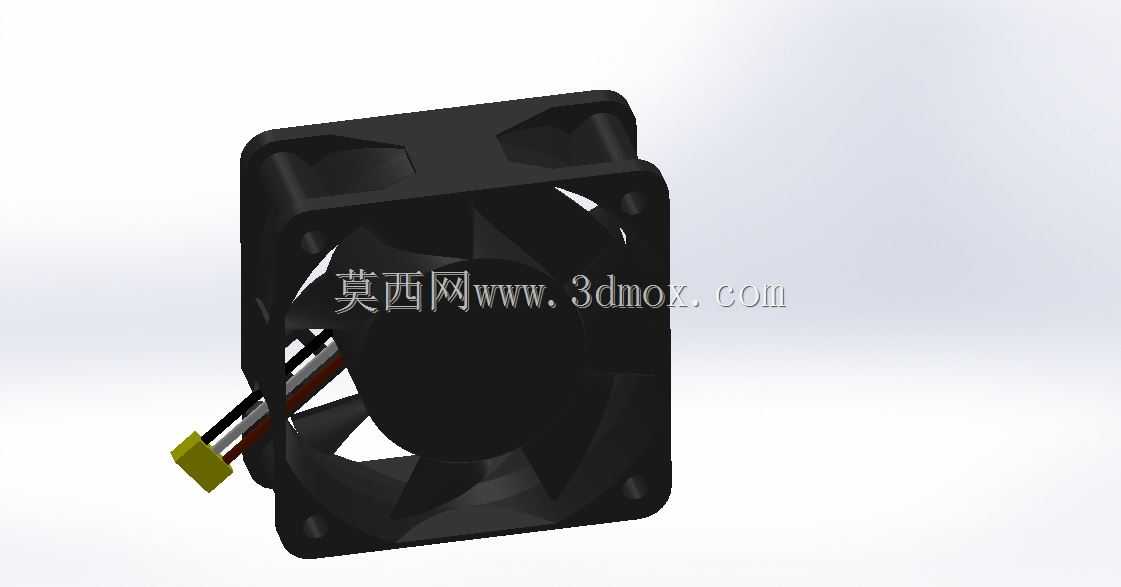

日常做工控机箱、消费电子散热结构选型时，这类60mm见方的轴流风扇是出镜率极高的标准件，这次还原的结构完全贴合量产实物的装配逻辑，没有做理想化的结构简化。从安装边界来看，整体外形尺寸为60x60x25mm，四个角的安装孔位完全遵循行业通用的孔距规范，不管是装在CPU散热塔的扣具位、工控机机箱的通风栅格位，还是小型电源模块的散热风道位，都能直接匹配现有安装孔位，不需要额外做转接支架设计。

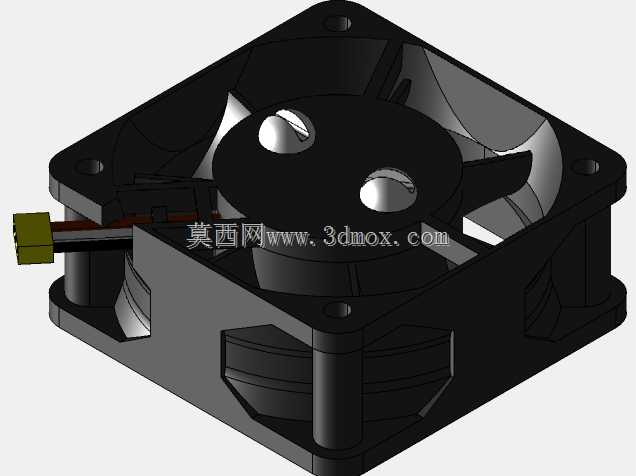

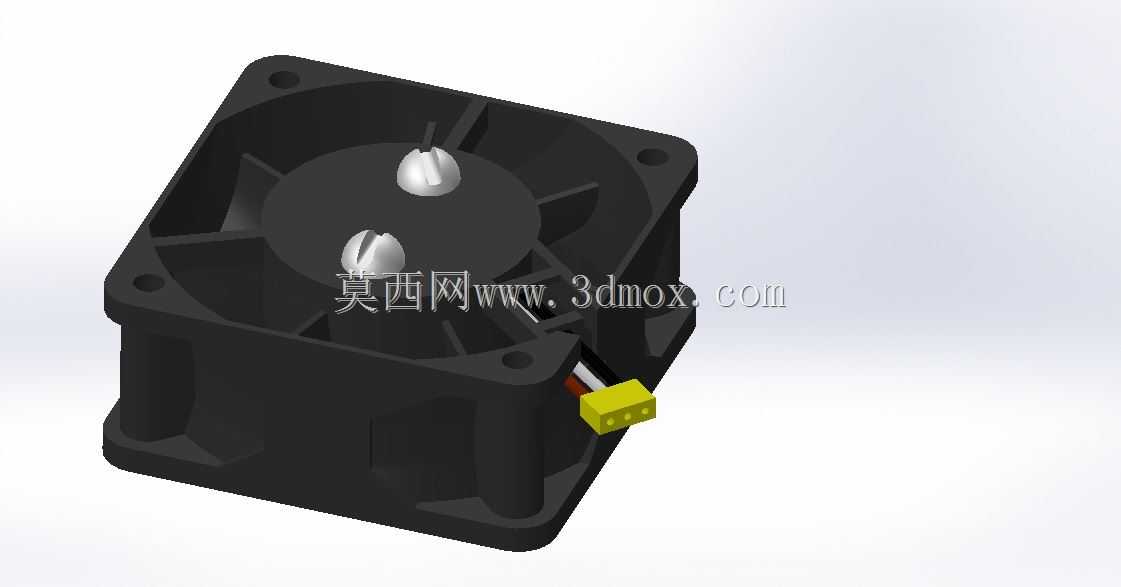

做结构设计的时候，首先考虑的是风道效率，外框采用直筒式方形结构，四个边角做了小圆弧过渡，既避免安装时锐角划手，也能减少框体边角处的气流涡旋损失，进风侧的框体内缘做了微小的导流倒角，引导气流平滑进入叶轮腔，降低进风侧的风噪。叶轮部分采用七片后掠式叶片设计，叶片的曲面曲率经过反复调整，兼顾静压与风量表现，在常见的12V直流供电转速区间内，既能保证足够的风压穿透CPU散热鳍片的密集间隙，也不会因为叶片切风角度过大产生高频啸叫。叶轮中心的轮毂做了内凹设计，用来容纳内置的驱动电路板与轴承结构，轮毂表面的两个凸起定位柱，是做动平衡校准的时候预留的配重点，量产时会根据每台叶轮的动平衡偏差，在对应位置卡入平衡配重块，把高速转动时的振动量控制在合格范围内，避免长期运转出现轴承偏磨、固定螺丝松动的问题。

出线位置做了防拉扯的结构设计，线材从框体侧边的出线槽引出，槽内做了限位卡扣，装配时线材卡入槽内后，外部拉扯线材不会直接把力道传递到内部的电机焊盘上，避免运输或者装机过程中线材扯断导致的风扇失效。这类风扇的应用场景远不止台式机CPU散热，在小型服务器机箱、网络交换机、工业变频器、LED驱动电源、桌面3D打印机的热端散热位都能通用，做结构设计时只要预留好对应的25mm厚度安装空间，做好供电接线的走线避让，就能直接套用这类标准风扇的散热方案，不需要重新开模定制风机结构，能大幅缩短产品的研发周期。建模过程中还原了框体与叶轮之间的合理间隙，既保证叶轮转动时不会蹭到外框内壁，也不会因为间隙过大产生回流损失，所有的加强筋位置都对应实际量产产品的结构，保证外框在打螺丝固定时不会因为拧紧力矩过大出现开裂变形。
