计算机CPU散热用轴流冷却风扇结构

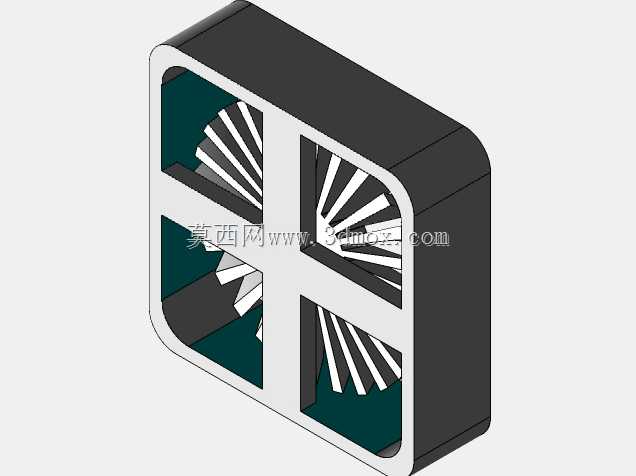

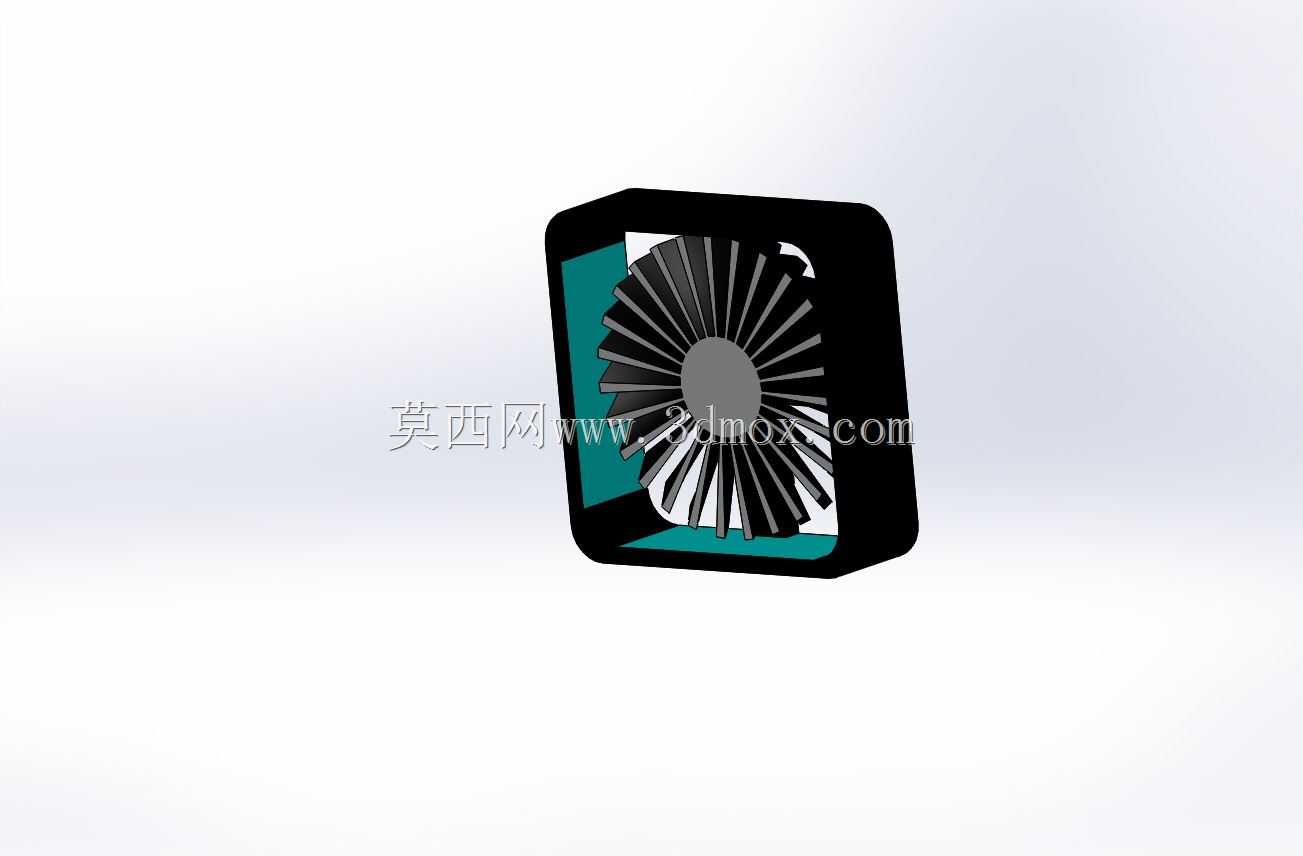

在个人计算机硬件散热体系与工业局部通风场景中，这类轴流冷却风扇是承担热量置换的核心执行部件，日常选型与结构设计阶段，需要同时兼顾安装适配性、风阻匹配度与运行可靠性，不能仅以标称风量作为单一选型依据。从结构设计逻辑来看，这款风扇采用方形外框搭配内置轴流风轮的经典布局，方形外框的直边结构能够直接适配计算机机箱、CPU散热器塔体的标准安装孔位，安装时不需要额外设计转接支架，外框的边框厚度经过优化，既能够为内部风轮提供足够的防护间隙，避免风轮转动时与外框、安装面发生剐蹭，也能控制整体安装占用的纵深空间，适配紧凑型机箱的内部安装边界。风轮部分采用多叶片等距排布设计，叶片的倾斜角度经过流道仿真校核，转动时能够沿轴向形成稳定的定向气流，气流直吹CPU散热鳍片表面时，能够快速带走鳍片上蓄积的热量，避免CPU核心因积热出现降频；在工业场景中，同结构的风扇也可安装在电控柜侧壁、小型设备通风口位置，用于置换密闭腔体内的滞留烟气与热空气，避免电气元件长期在高温环境下加速老化。设计过程中，风轮中心的轮毂部位做了加厚处理，用于匹配驱动电机的安装位，轮毂与叶片的衔接位置做了圆弧过渡，能够降低叶片转动时的应力集中，减少长期高速转动下的叶片形变风险；外框内侧与风轮外缘之间预留了均匀的转动间隙，既不会因间隙过大造成气流回流损失风压，也不会因间隙过小导致装配公差累积引发擦碰故障。外框的四个边角位置预留了标准安装孔位，孔位间距符合消费级CPU散热风扇的通用安装规范，用户更换时可以直接匹配原有扣具，不需要重新打孔定位；外框的进出风侧做了微倒角处理，能够减少气流进出风框时的紊流噪音，提升运行时的NVH表现。不同于大直径工业排风扇，这类小尺寸冷却风扇的风压特性更适合近距离直吹散热场景，风程较短但气流集中度高，刚好匹配CPU散热器鳍片的密集风道结构，气流穿过鳍片缝隙时能够充分与鳍片壁面接触，换热效率远高于同转速下的离心式微型风扇。在建模还原过程中，需要重点关注风轮叶片的曲面弧度与安装孔位的位置公差，若叶片曲面偏差过大，会直接导致模拟风量与实际运行风量出现明显偏差，若安装孔位位置超差，则会出现实物无法装配到标准散热器上的问题；外框的内圈尺寸需要与风轮外径做公差匹配，预留合理的转动安全间隙，同时要兼顾外框的结构强度，避免安装时拧紧螺丝导致外框形变挤压风轮。
