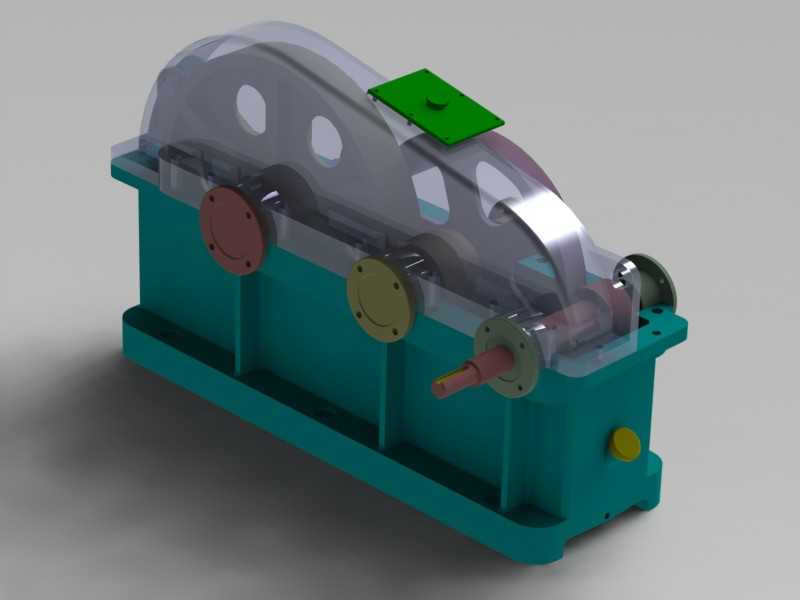

二级展开式圆柱齿轮减速箱结构设计

这款二级展开式圆柱齿轮减速装置，是工业传动场景中应用极为广泛的动力匹配部件，主要承担原动机与工作机之间的转速降低、扭矩放大功能，适配输送线、轻工生产设备、小型机床辅机等多种需要恒定传动比动力输出的工况。从结构设计逻辑来看，采用展开式二级圆柱齿轮布局，输入轴、中间轴、输出轴沿箱体长度方向依次排布，齿轮相对于支撑轴承非对称布置，轴承受载时会产生一定的弯曲变形，因此设计时特意将轴的刚度做了针对性强化，同时将齿轮布置在远离扭矩输入端的位置，尽可能抵消轴扭转变形带来的轮齿偏载问题，保证轮齿啮合时的载荷沿齿宽均匀分布。箱体采用剖分式铸铁结构，沿轴线所在水平面分为箱座与箱盖两部分，剖分面经过精铣加工，装配时涂密封胶即可实现有效密封，避免润滑油渗漏，同时这种剖分结构也极大方便了内部齿轮、轴系、轴承的装配与后期检修。箱座底部设置一体化安装底座，底座上预留4个对称分布的安装螺栓孔，安装时需要保证底座与设备安装面的平面度误差不超过0.1mm/m，避免箱体受附加安装应力导致轴系同轴度超差，引发轴承发热、轮齿异常磨损等故障。箱体侧面的轴承端盖采用凸缘式结构，通过螺栓固定在箱体镗孔端面，端盖与轴配合位置设置毡圈油封，防止箱体内润滑油外泄同时阻挡外界粉尘进入箱体内部污染润滑介质。箱盖顶部设置了观察孔与透气塞，观察孔用于日常巡检时查看内部齿轮啮合情况、润滑油油位与油质状态，透气塞则用于平衡箱体内外气压，避免设备长时间运行后箱体内温度升高、气压增大，导致润滑油从密封面被压出。输出轴端采用平键连接结构，可适配联轴器、链轮、带轮等多种传动连接件，设计时预留了足够的轴伸长度，保证不同连接件的安装空间，同时轴肩位置做了圆角过渡，降低应力集中风险，提升轴的疲劳强度。润滑方式采用浸油润滑，大齿轮浸入箱座底部油池的深度控制在1-2个齿高，齿轮运转时带起的润滑油可直接润滑啮合齿面，同时飞溅到箱体内壁的润滑油会顺着内壁油槽流入轴承位置，实现轴承的飞溅润滑，无需额外设置润滑管路，结构简单可靠，维护成本低。
