壁挂式枪型监控摄像头三维设计

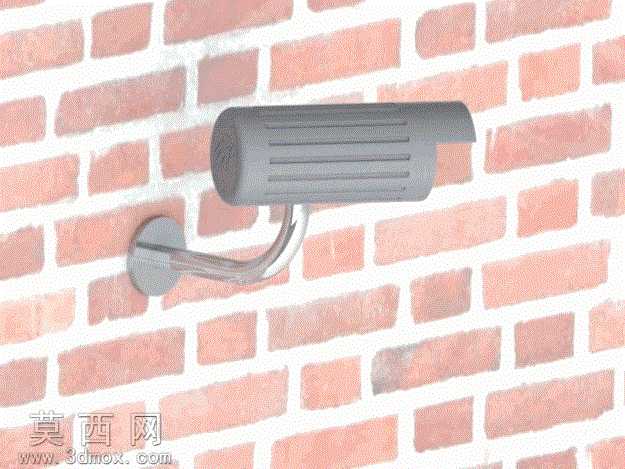

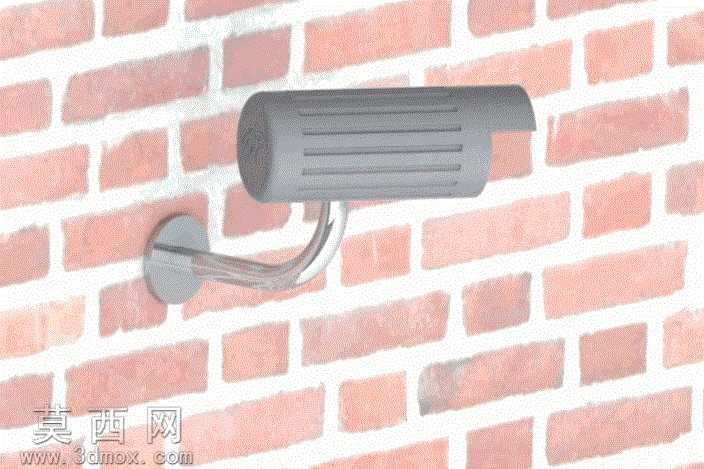

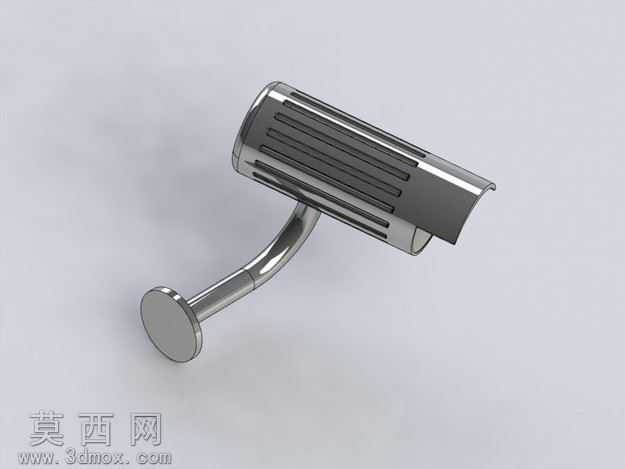

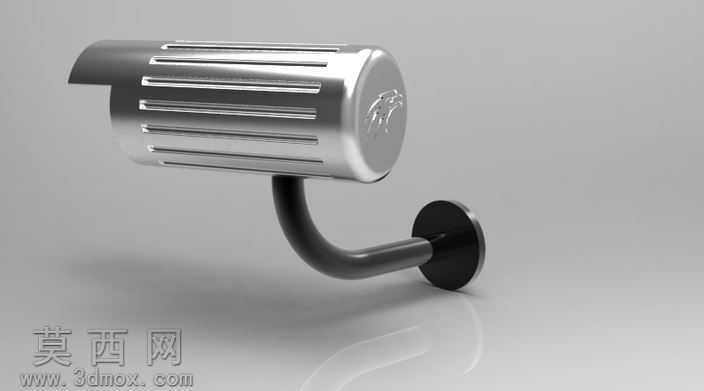

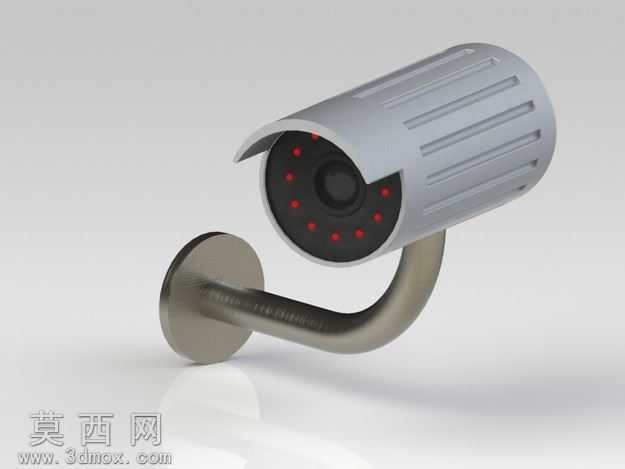

本作品为壁挂式枪型监控摄像头的三维设计模型，建模过程围绕户外安防设备的实际使用场景展开，首先梳理产品的核心结构组成：包含枪型摄像主机、弯曲壁挂安装支架、墙面固定底座三个核心模块。建模初期先确定整体比例关系，参考市面主流户外监控摄像头的尺寸参数，设定主机长度、支架弯曲弧度、底座直径的合理数值，保证模型符合真实产品的视觉比例。主机部分采用拉伸加切除的建模方式构建基础柱形轮廓，表面的散热凹槽通过阵列特征实现，均匀排布在主机上半部分，还原真实设备的散热结构设计，主机前端的遮阳挡边通过曲面拉伸成型，做了轻微的向下倾斜角度，既符合户外挡雨遮阳的功能需求，也让整体造型更具层次感。壁挂支架部分采用扫掠建模方式，先绘制弯曲的路径草图，再匹配圆形截面轮廓生成金属质感的弯管结构，支架两端分别做了连接结构处理：一端与主机尾部做同轴配合，预留旋转调节的结构间隙，还原真实摄像头可调整拍摄角度的功能特性；另一端与墙面固定底座做一体化衔接，底座设计为圆形薄饼结构，表面预留安装孔位特征，还原墙面安装的固定结构。材质渲染阶段，主机外壳采用哑光深灰色工程塑料材质，添加细微的磨砂质感纹理，模拟户外安防设备的耐磨外壳特性；支架部分采用亮面金属材质，添加轻微的反射效果，还原金属支架的抛光质感；固定底座与主机材质保持一致，保证整体视觉统一性。场景搭配上选用红砖墙作为安装背景，还原设备的实际户外安装环境，渲染时调整光照角度，让模型在砖墙上投射出自然的阴影，增强模型的真实感与场景代入感。设计过程中重点考量了结构的合理性，所有连接部位的尺寸都做了匹配校验，支架的弯曲角度经过多次调整，既保证安装后摄像头的拍摄视野范围合理，也避免支架与墙面、主机之间出现结构干涉，整体模型细节完整，可用于安防产品展示、场景搭建、结构参考等用途。
