数控机床用弹性筒夹夹头三维设计

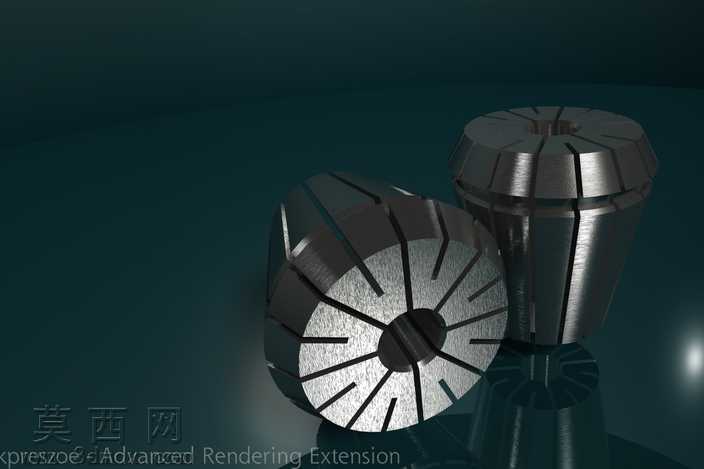

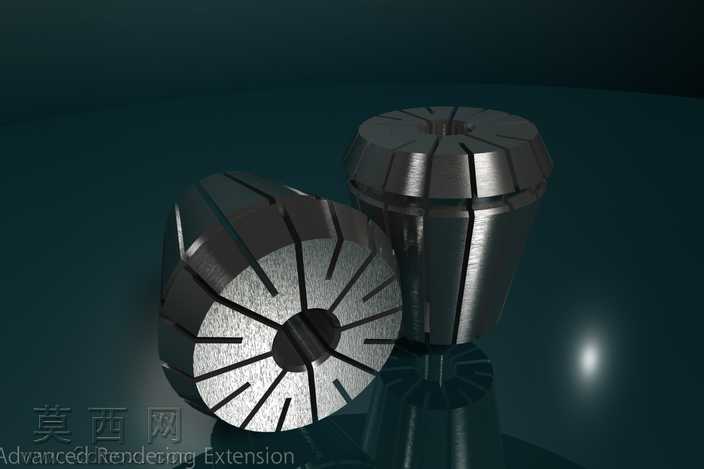

本作品为数控机床配套使用的弹性筒夹夹头三维模型，建模过程严格遵循弹性夹头的实际生产尺寸规范，采用参数化建模方式完成整体结构搭建。建模阶段首先绘制夹头的锥形外轮廓基准草图，通过旋转特征生成夹头的基体结构，随后按照均匀受力的设计原则，在夹头的夹持端环形阵列排布8条轴向伸缩缝，伸缩缝从夹头端面延伸至锥面中段，确保夹头在受径向挤压力时能够均匀收缩，实现对刀具柄部的稳定夹持。模型对夹头端面的放射状防滑槽、中心定位孔、锥面的精度配合面都做了精细化的特征还原，所有倒角、圆角细节均按照实际加工工艺要求设置，避免出现建模过程中常见的尖锐棱角、特征缺失等问题。材质渲染阶段，针对夹头常用的弹簧钢材质特性，调整金属材质的反射率、粗糙度参数，还原淬火后弹簧钢表面的哑光金属质感，同时对夹头的夹持端面做了细微的纹理处理，模拟实际使用过程中刀具夹持留下的细微接触痕迹，搭配深色反光背景完成场景渲染，突出夹头的金属质感与结构细节。结构设计上，该夹头采用标准ER夹头的锥度配合设计，依靠锥面受力产生的径向收缩力抱紧刀具，中心孔的尺寸精度直接决定刀具的夹持同轴度，建模时严格控制中心孔与外锥面的同轴度公差，确保模型符合实际工装的设计要求。伸缩缝的宽度、深度参数经过反复校核，既保证夹头拥有足够的收缩量适配不同公差的刀具柄部，又避免缝宽过大导致夹头刚性不足、夹持时出现形变偏移的问题。整体模型结构完整，特征清晰，既可以作为数控加工工装设计的参考模型，也可用于机床附件类产品的展示渲染素材，模型的所有结构特征均可直接导出用于工程图绘制，为实际生产加工提供准确的尺寸参考。
