直角式4英寸电脑风扇供电连接接头

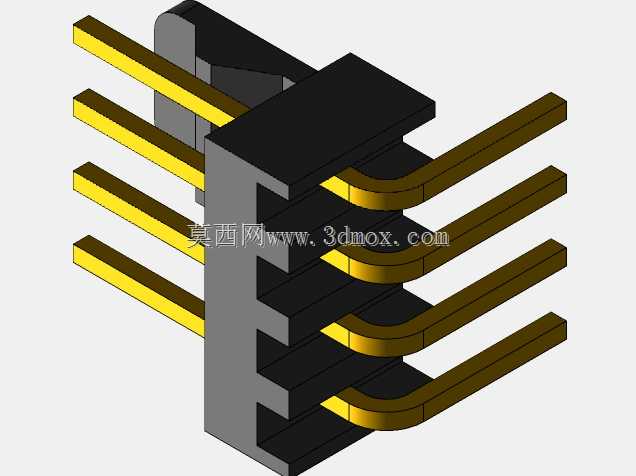

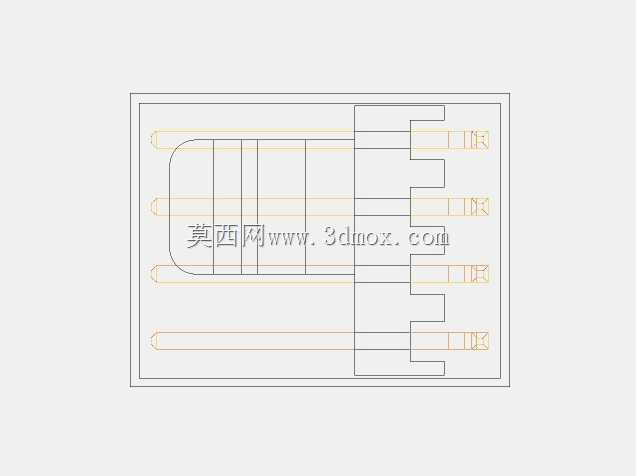

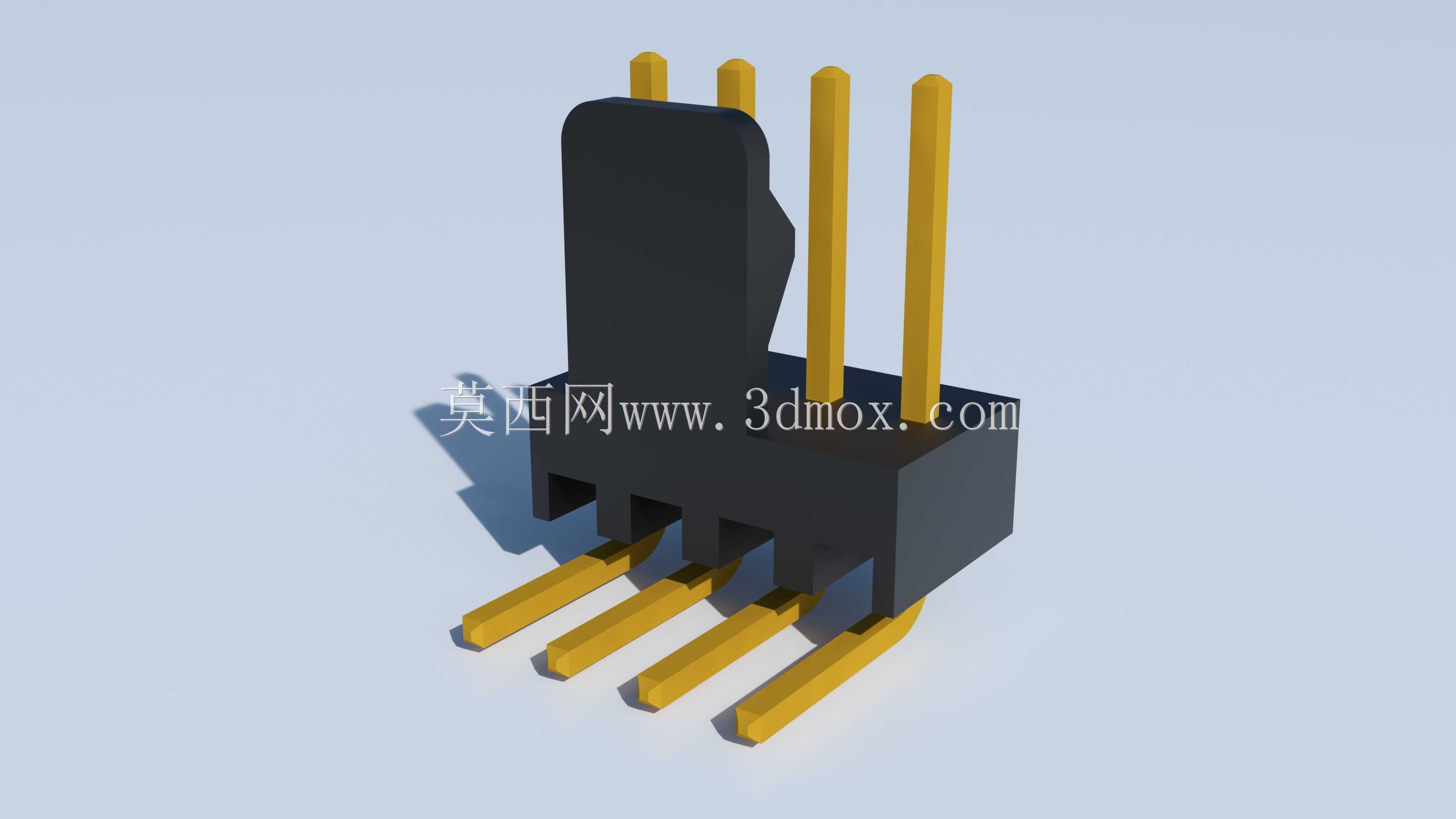

日常做机箱结构布局、工控板卡散热改造时，经常会遇到直插风扇接头和周边电容、散热片干涉的问题，尤其是紧凑ITX机箱、嵌入式工控机这类内部空间余量极小的设备里，直插接头的竖直高度往往会顶到侧盖或者旁边的扩展卡，这时候直角转向的风扇接头就能解决这类空间干涉痛点。这款4英寸直角风扇接头，采用90度弯折的引脚布局，插针分为两组互相垂直的排布，一组引脚沿水平方向伸出，用于对接风扇端的接线端子，另一组引脚沿竖直方向排布，用于插入主板或者风扇集线器的针座上，安装后整体接头主体贴合PCB板面，不会额外占用竖直方向的空间，能把原本需要预留的20mm以上的竖直插装空间压缩到8mm以内，大幅提升狭小机箱内部的空间利用率。从结构设计来看，接头的绝缘基座采用耐高温的硬质绝缘材质，基座上设置了对应的定位凸台，和针座对接时能起到防反插的作用，避免插反导致风扇烧毁或者主板针脚损坏；金属插针采用镀金工艺，降低接触电阻，长期使用也不会因为氧化出现接触不良、风扇转速异常的问题，插针的直径和间距完全符合标准风扇针座的尺寸规范，插拔力度适中，既不会因为太松容易脱落，也不会因为太紧插拔时损坏主板针脚。在实际应用场景中，除了常规台式电脑机箱的散热风扇连接，这类直角接头还广泛用于1U/2U机架式服务器、工业控制计算机、迷你主机、显卡改装散热等场景，尤其是在服务器内部，多组风扇密集排布的情况下，直角接头可以让走线顺着机箱壁或者风道方向排布，不会凌乱的走线阻挡风道，能有效提升散热风道的顺畅度，减少风阻带来的散热效率损失。做三维建模时，这个接头的安装边界需要重点关注，水平方向伸出的引脚长度要和对接的风扇端子匹配，竖直方向的插针长度要保证插入针座后不会顶到PCB背面的焊盘，绝缘基座的倒角处理也需要还原，避免安装时和周边元器件产生硬干涉，另外基座上的防反插凸台位置必须准确，否则实际装配时会出现无法插入的问题。不同于普通直插接头，这款直角结构的接头在走线时可以让线材顺着板面方向延伸，不需要做90度的弯折，避免线材长期弯折出现线芯断裂、绝缘皮破损的问题，提升整机布线的可靠性，在一些需要长期连续运行的工业设备里，这类细节设计往往能减少很多后期运维的故障点。
