0805封装贴片电阻电子元件三维结构

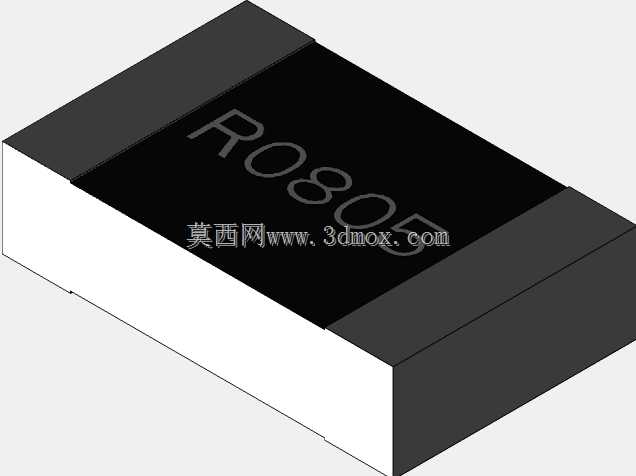

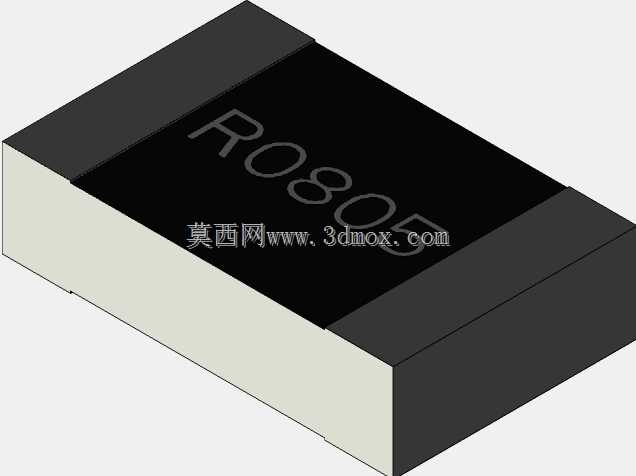

做消费电子、工业控制板卡的PCB布局时，0805封装的贴片电阻是绕不开的基础无源器件，这类表贴元件的三维建模精度，直接影响后续结构干涉检查、SMT钢网开孔校验、整机装配仿真的结果可靠性。这款电阻的外形尺寸严格遵循0805封装的行业通用规范，本体长度2mm、宽度1.25mm、厚度0.5mm，两端电极的宽度、倒角弧度都完全匹配量产实物的公差范围，建模时特意还原了陶瓷基体与端电极的材质分色，黑色阻焊层表面的标识字符位置、印刷精度也和实物一致，能直接导入PCB装配文件做可视化校验。从实际应用场景看，这类电阻广泛用在电源回路限流、信号链路分压、阻抗匹配、上拉下拉等电路位置，不管是手持数码产品的主板、工业PLC的IO板卡，还是汽车电子的外围控制电路，0805封装因为兼顾了焊接良率、功率承载能力和占板面积，是中低功率电路里应用占比最高的贴片电阻规格之一。做结构设计时，很多新手容易忽略表贴元件的安装边界，这款模型在建模时就预留了符合SMT工艺要求的焊盘外延空间，端电极的金属层厚度、陶瓷本体的边缘倒角都做了还原，能避免布局时出现元件与周边结构件、接插件的干涉问题，也能辅助工艺人员提前确认钢网开孔的尺寸匹配度，减少回流焊时出现立碑、虚焊的风险。设计思路上没有做多余的简化，既保留了实物的外观辨识度，又控制了模型的面数，不会因为模型过于冗余拖慢整板装配的仿真运行速度，端电极的接触面做了平整化处理，在做热仿真时可以直接赋予对应的金属材质参数，模拟电阻工作时的热量通过焊盘传导到PCB铜箔的散热路径。对于需要做整机数字孪生、PCB装配可视化、SMT产线虚拟调试的工程师来说，这类精准的基础元件模型，能大幅减少重复建模的工作量，避免因为封装尺寸偏差导致的后期改板问题，尤其是做高密度板卡布局时，元件厚度、边缘倒角的细节还原，能精准评估元件与屏蔽罩、外壳筋位的安全间隙，不用反复打样确认装配空间。
