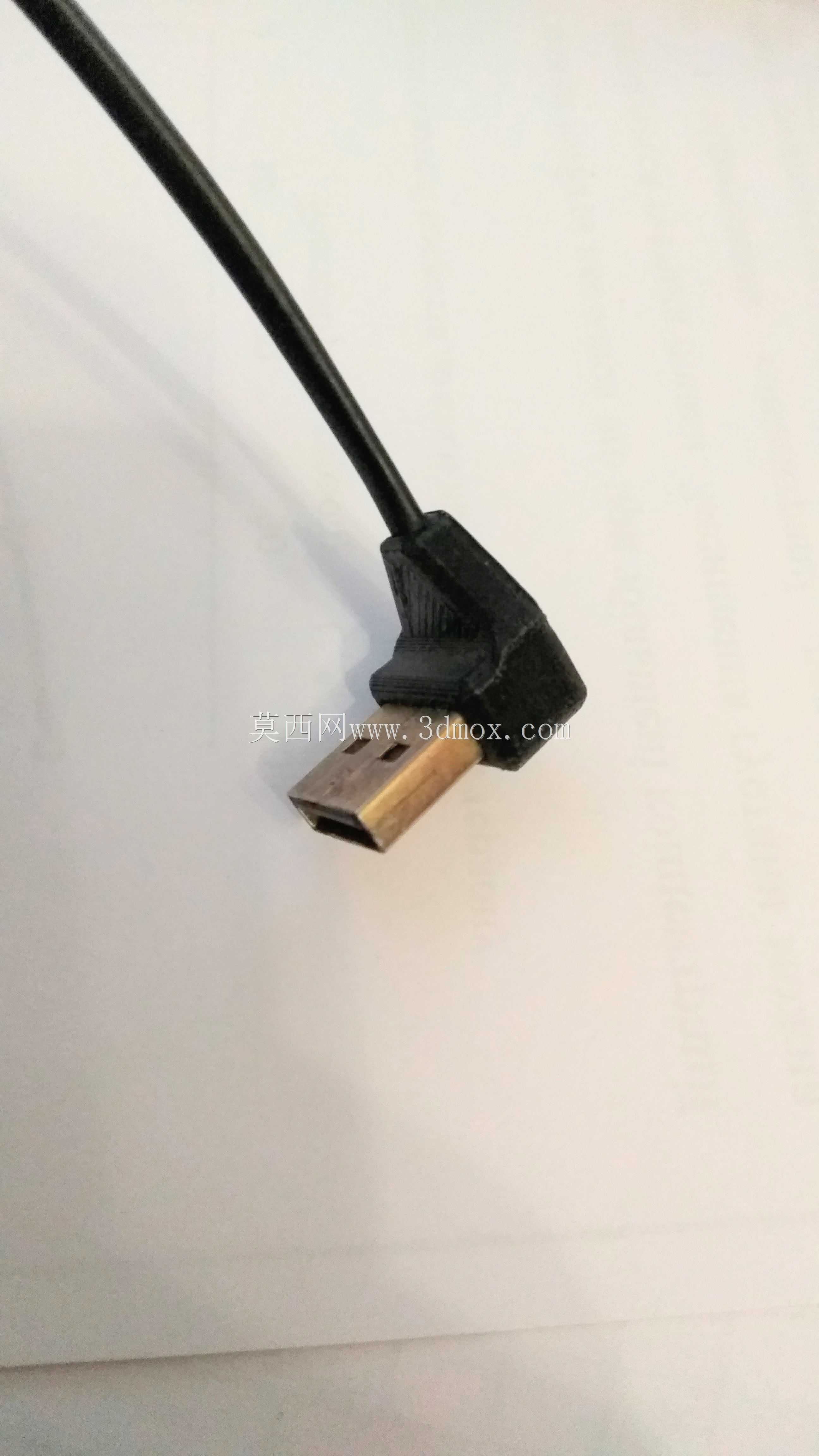

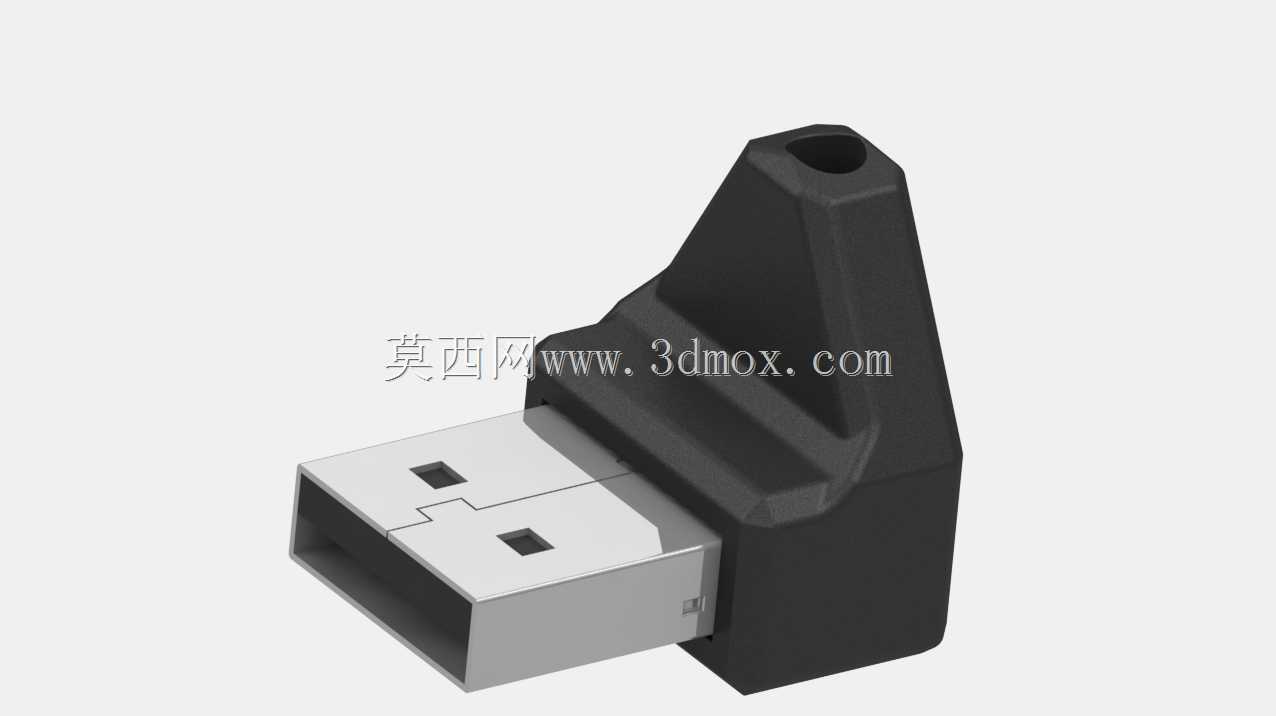

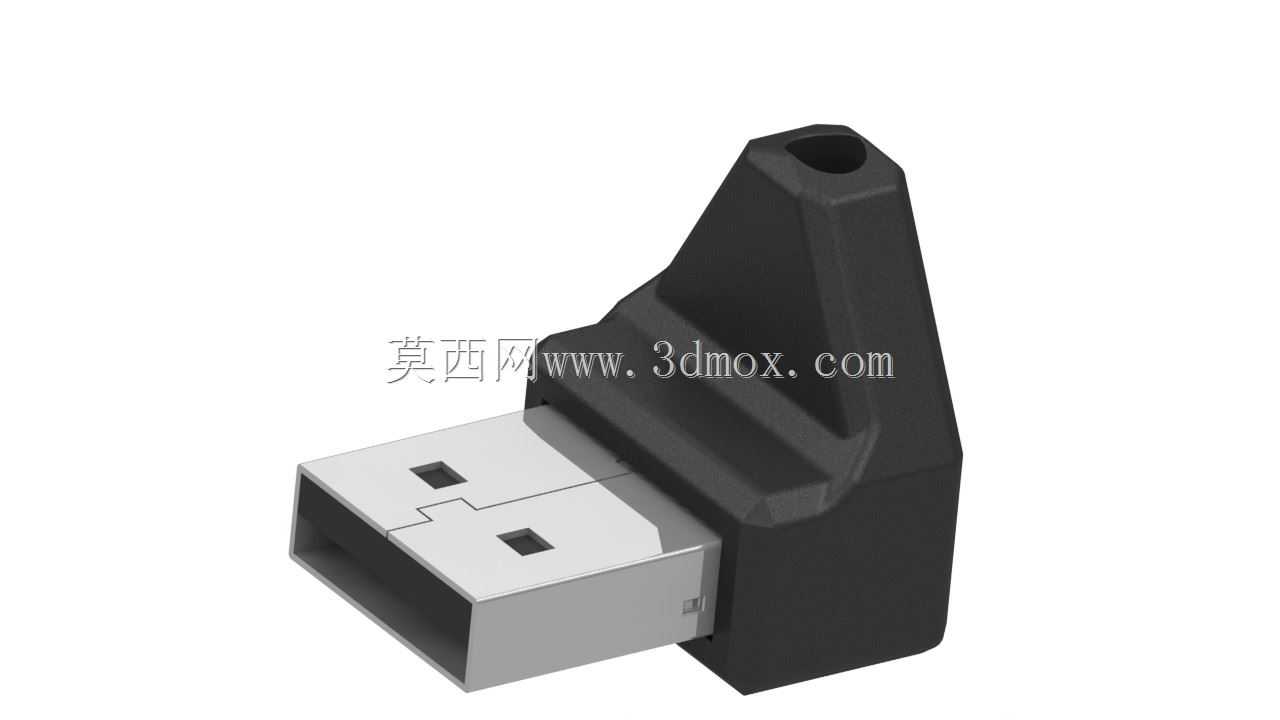

直角弯折式USB数据存储连接模块

在工业控制机柜、嵌入式设备内部、紧凑桌面外设的布线场景中，常规直插式USB存储模块经常会出现插接后突出长度过大、与相邻接口干涉、线材弯折半径不足导致连接松动的问题，这款直角弯折结构的USB存储模块，正是为解决这类狭小空间内的插接需求设计的。从结构设计逻辑来看，模块将标准USB-A公头的插接方向与存储本体的延伸方向设置为90度垂直布局，公头部分完全遵循通用USB2.0接口的尺寸规范，金属屏蔽壳厚度、插接弹片位置、绝缘胶芯的触点排布都符合通用串行总线的物理接口标准，能够直接适配主板、工控机、扩展坞上的标准USB母座，不需要额外转接件。存储本体部分采用硬质工程塑料包裹内部闪存与控制电路，外壳做了渐变收窄的造型处理，靠近公头衔接的位置做了加厚的过渡圆角，能够分散插接时的应力，避免长期插拔后衔接位置出现壳体开裂的情况，本体末端预留的小孔可以搭配挂绳使用，方便在频繁移动的设备上做防丢固定。在安装边界上，这款模块插接完成后，沿接口插接方向的突出尺寸远小于常规直插U盘，仅在垂直于接口面板的方向延伸，不会占用接口前方的走线空间，在多接口并排布置的工控面板上，不会遮挡相邻的USB、串口、网口等接口，能够最大化利用面板上的接口资源。实际使用中，这类直角结构的存储模块除了常规的数据存储功能，还常被用于嵌入式设备的系统启动盘、工业设备的运行日志存储模块、加密狗的载体，在设备内部空间局促、无法容纳直插式存储设备的场景下，能够稳定保持连接，避免因为设备振动、外力触碰导致的存储设备脱落、数据传输中断问题。外壳的塑料材质选用了具备一定阻燃性能的工程塑料，表面做了哑光磨砂处理，插拔时的握持摩擦力足够，不会因为手滑导致插接不到位，公头的金属屏蔽壳与内部电路的接地引脚连通，能够在插接时释放静电，避免静电击穿内部存储芯片，提升复杂电磁环境下的工作稳定性。
