以太网转RS422/485串口服务器外观结构

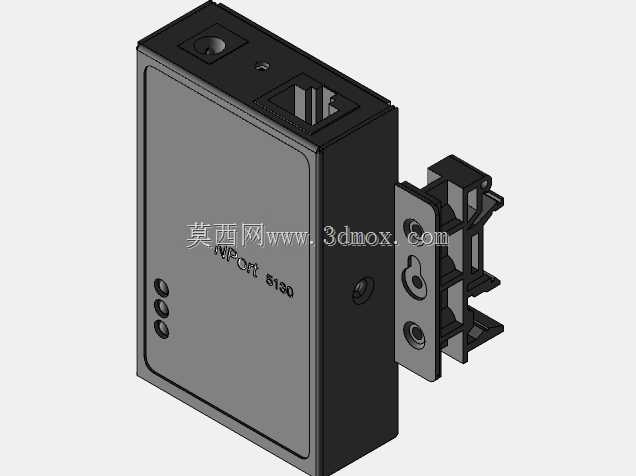

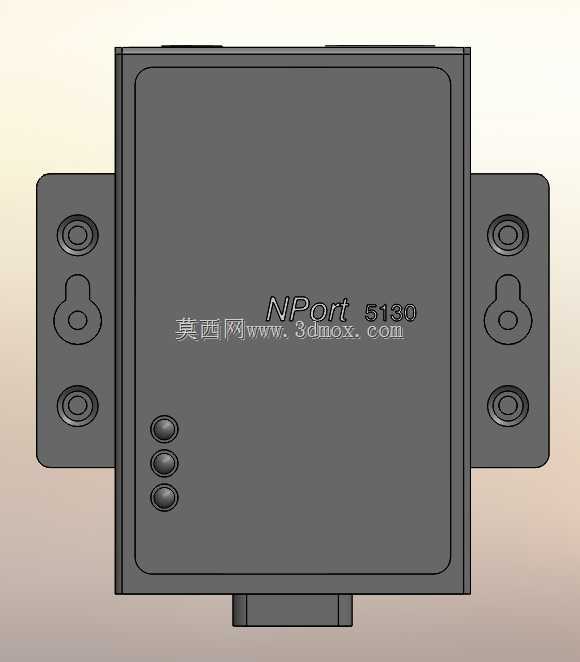

这款串口转换设备主要面向工业现场的异构网络互联场景，解决传统串行接口设备无法直接接入以太网的通讯痛点，在工厂自动化产线、智能配电监控、轨道交通信号采集、机房环境监控等场景中应用广泛，可将带有RS422、RS485接口的工业仪表、PLC下位机、传感采集模块等设备的串行数据转换为以太网协议传输，打通现场设备层与上层管控网络的数据链路，无需更换原有串行设备即可完成网络化升级，大幅降低老旧产线的智能化改造成本。设备采用壁挂式安装结构设计，两侧延伸出带安装孔的固定耳板，耳板上预留的两个安装位可适配常规机柜内螺丝固定、墙面壁挂安装等多种部署方式，安装孔位的间距经过标准化设计，可兼容同类型串口服务器的通用安装支架，现场替换时无需重新打孔定位。设备主体为方正的封闭式金属壳体，表面做哑光磨砂处理，可减少工业现场的粉尘、油污附着，壳体边角做小圆弧过渡，避免安装维护时划伤操作人员。正面面板印有清晰的设备型号标识，下方排布三个状态指示灯，可直观反馈电源供电、串口通讯、以太网链路的实时工作状态，运维人员无需连接上位机即可快速排查设备运行故障。设备的接口全部布置在壳体底部，包含以太网RJ45接口、串行通讯端子、电源接线端子，接线方向垂直向下，可避免现场布线时线缆弯折过度，同时减少灰尘从接口缝隙进入设备内部的概率。建模过程中严格还原了设备的实际安装边界尺寸，壳体的壁厚、固定耳板的厚度、指示灯的凸起高度、接口的内凹深度都按照实物比例还原，结构设计上充分考虑了工业现场的EMC防护需求，金属壳体可实现良好的电磁屏蔽效果，减少强电环境下的通讯干扰。设备整体结构紧凑，占用安装空间小，适合在密集排布的工业机柜内部署，外壳的散热结构采用自然对流设计，无需额外加装散热风扇即可满足长时间连续运行的散热需求，适配工业现场宽温工作环境的使用要求。
