链式输送机用160布局链条托架结构

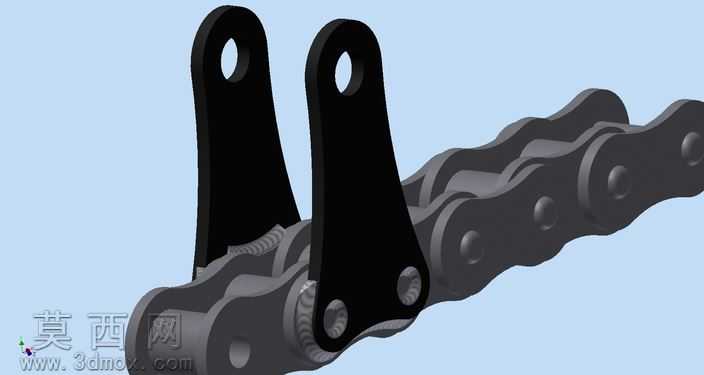

本作品为链式输送机配套的160布局链条托架三维模型，建模过程严格遵循链传动系统的装配匹配逻辑，首先依据160规格输送链条的节距、链板厚度、滚子外径等核心参数确定托架的基准安装尺寸，通过三维软件的参数化建模功能完成主体结构的草绘与特征拉伸，针对托架与链条接触的承托面做了贴合链板轮廓的曲面拟合处理，保证托架能够稳定承托运行中的输送链条，避免链条在长距离输送过程中出现下垂、跳齿、运行卡滞等问题。模型渲染阶段采用哑光黑色金属材质模拟托架的实际加工质感，对链条部分采用深灰色金属材质搭配滚子处的细微金属光泽处理，还原工业输送链条的真实视觉效果，同时通过环境光遮蔽效果突出托架与链条装配位置的结构层次，清晰展现二者的配合关系。结构设计上，托架上部设置两个同轴安装吊耳孔，用于将托架整体固定在输送机的机架横梁上，吊耳位置经过受力校核，能够均匀承受链条运行过程中传递的竖向载荷与横向窜动力，承托部位的轮廓做了圆角过渡处理，避免长期运行过程中托架棱边对链板造成异常磨损，整体结构无冗余设计，在满足支撑强度要求的前提下尽可能减少材料用量，降低配件的生产加工成本。设计思路围绕链式输送机的实际运行工况展开，针对埋刮板、鳞板等常见链式输送机的链条下垂问题，通过精准的尺寸匹配让托架能够无缝适配对应规格的标准输送链条，安装后可有效约束链条的运行轨迹，提升链传动系统的运行稳定性，延长链条与链轮的整体使用寿命，建模过程中对所有装配接触面都做了公差预留处理，保证实际生产加工后能够顺利完成现场装配，无需二次修配即可投入使用。
