工业测温用热电偶井式接线端结构

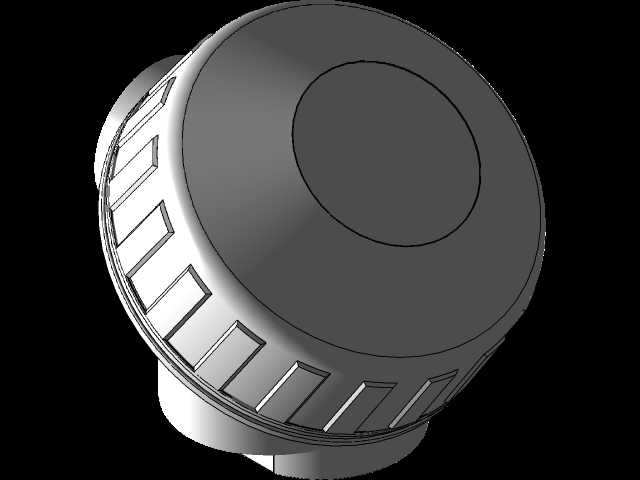

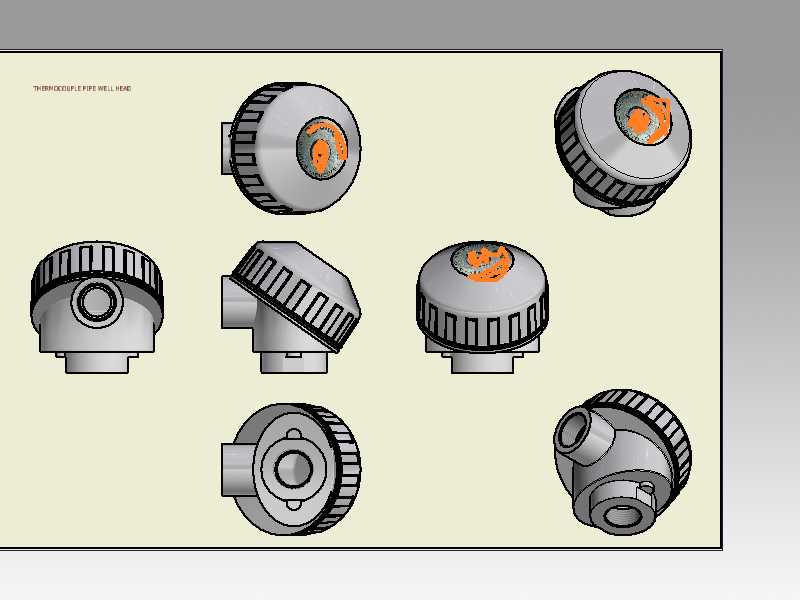

这类热电偶井口结构，是工业接触式测温场景里的核心配套部件，主要承担热电偶测温元件的接线防护、走线固定以及现场安装适配的作用，在化工管道、热力管网、工业炉窑、反应釜体的温度监测点位上应用极广，但凡需要把热电偶测温探头插入设备或管道内部采集温度信号的场景，都需要这类结构作为外部接线端的防护载体。从结构设计来看，该部件采用了多视角适配的接口布局，不同角度的出线口可以适配水平、垂直、倾斜等不同安装朝向的测温点位，避免现场布线时线缆过度弯折导致的线芯断裂或屏蔽层破损。壳体上部的滚花纹理设计，是为了现场安装徒手旋拧端盖时增加摩擦力，不需要额外借助扳手就能完成端盖的拆装，方便后期运维时对接线端子进行检查、紧固或者更换测温元件。端盖中心的标识区域，是用来标注对应测温点位的位号、分度号信息，避免多测点排布时出现接线混淆的问题。壳体下部的连接接口，是和热电偶保护套管进行衔接的部位，设计时预留了标准的螺纹连接边界，能够和常规规格的热电偶保护套管直接适配，不需要额外加工转接件。从安装边界来看，该结构的整体径向尺寸控制在常规工业接线端的通用尺寸范围内，不会在密集排布的测温点位上出现相邻部件干涉的问题，侧方出线的结构形式，能够让线缆顺着管道或设备壁面走线，减少外部磕碰导致的线缆损坏风险。内部预留的接线腔空间，足够容纳热电偶的补偿导线接线端子，同时腔体内的结构做了限位设计，能够避免接线完成后端子晃动导致的接触不良问题，端盖和壳体的配合面做了贴合限位，能够阻挡现场的粉尘、水汽进入接线腔内部，保障接线部位的绝缘性能稳定，避免因为受潮或者积灰导致的信号干扰、短路等问题。不同角度的接口变体，能够适配上进线、侧进线、斜进线等不同的现场布线需求，设计时充分考虑了不同工业现场的安装工况，不管是露天布置的管道测点，还是炉体旁的高温测点，该结构的壳体壁厚都能满足常规的防护强度要求，不会因为轻微的外力磕碰就出现壳体破损的情况。
