烤箱熔炉用耐高温金属观察门窥视结构

　　在工业加热设备的日常运维与生产管控环节，密闭腔体内部的工况观察一直是兼顾密封保温与可视化需求的核心痛点，这款门窥视结构正是针对烤箱、工业熔炉这类高温密闭设备的观测需求开发的专用配套部件。从实际使用场景来看，不管是商用烘焙烤箱内部的食材烘烤状态确认，还是小型热处理熔炉内部的工件加热进程观测，都需要在不开启炉门、不破坏腔体密封保温性能的前提下，完成内部状态的目视检查，避免频繁开门导致的温度骤降、热能损耗，同时也能杜绝高温腔体开门时的热气喷溅安全隐患，这款结构刚好匹配这类场景的使用需求。

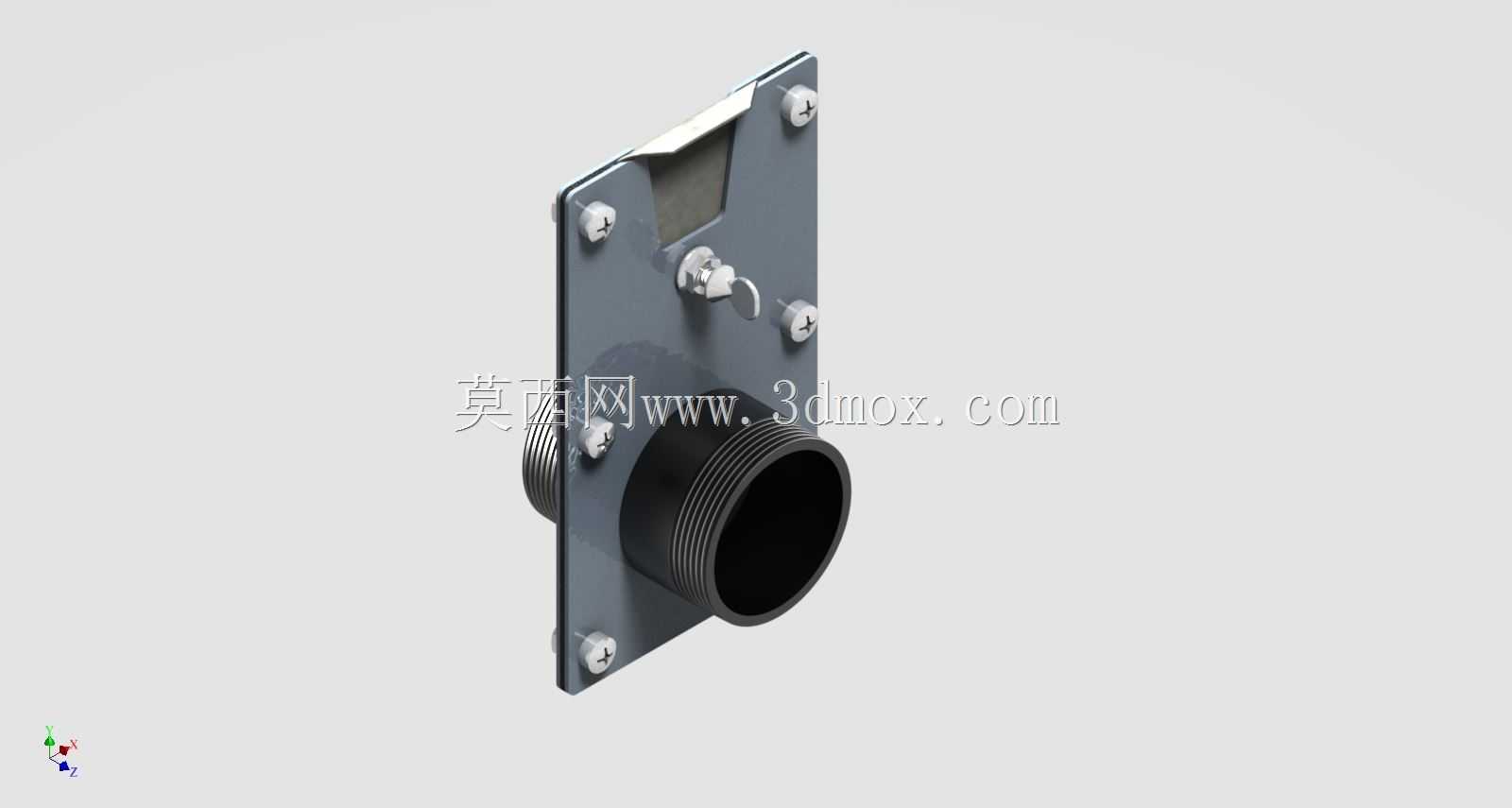

　　从结构设计逻辑来看，整个部件采用一体化金属安装基板作为承载主体，基板整体为矩形平板结构，六个角位对称布置沉头安装孔位，安装时可直接通过标准紧固件将整个窥视组件固定在炉门或炉壁的预设开孔位置，安装孔的对称布局能保证组件受力均匀，避免长期高温环境下因热胀冷缩出现安装应力集中导致的变形、密封失效问题。基板上部设置有带弹性复位结构的遮挡盖板，日常不需要观察时，盖板在弹性件的作用下自动覆盖窥视通道，避免炉内高温热量通过窥视孔向外辐射，同时也能阻挡炉内的粉尘、油烟污染观察镜片；需要观察时，只需向上拨动盖板的拨片，即可露出观察通道，松手后盖板自动复位，操作过程不需要额外的锁止结构，单手即可完成操作，适配高温环境下操作人员佩戴隔热手套的操作需求。

　　观察通道的核心部分采用内嵌式圆筒形观察座设计，观察座与安装基板之间采用密封焊接工艺连接，保证整个组件的结构密封性，避免炉内的高温气体从组件与安装板的衔接缝隙处泄漏。观察座内部预留有耐高温透明镜片的安装槽位，可根据设备的实际工作温度选配不同耐温等级的透明视窗材料，低温烤箱场景可选用钢化玻璃材质，高温熔炉场景可更换为石英玻璃或云母观察片，镜片通过压圈固定在安装槽内，更换维护时只需拆卸压圈即可完成镜片更换，不需要整体拆卸整个窥视组件，降低后期运维成本。

　　从安装边界尺寸来看，矩形安装基板的长宽尺寸适配常规工业炉门的预留开孔规格，六个安装孔的孔距符合通用五金配件的安装尺寸规范，不需要对现有炉门结构做大规模改造即可完成适配安装；观察座的轴向长度根据炉门的壁厚做了适配设计，保证安装后观察座的内端面与炉门内壁齐平，不会突出到炉腔内部剐蹭工件或影响炉内气流循环，外端面则与安装基板外表面保持合理距离，避免高温直接传导到炉门外侧导致操作人员误触烫伤。

　　在功能特性上，这款结构充分考虑了高温环境下的使用可靠性，所有金属部件均采用耐高温的金属板材加工，表面做防锈抗氧化处理，能长期在200-500℃的工作环境下保持结构强度，不会出现高温氧化起皮、变形卡滞的问题。遮挡盖板的复位弹性件采用耐高温弹簧材质，避免长期高温环境下弹簧失去弹性导致盖板无法自动复位。整个结构没有复杂的传动部件，所有活动部件只有上部的遮挡盖板，故障点极少，日常维护只需要定期清洁观察镜片、检查紧固件是否松动即可，不需要复杂的保养流程，非常适合工业加热设备的长期连续使用场景。

　　从结构设计的细节考量上，观察通道采用了小直径圆筒设计，在保证足够观察视野的前提下，尽可能缩小了开孔的散热面积，减少炉内热量通过窥视孔的散失；同时圆筒形的通道结构能在一定程度上阻挡炉内的热辐射直接向外传递，降低窥视孔外表面的温度，提升操作安全性。遮挡盖板的内侧设置有隔热垫层，盖板闭合时隔热垫层完全覆盖观察通道外端口，进一步阻断热传导路径，减少不必要的热能损耗。安装基板的背面预留有密封垫片的安装槽，安装时可在槽内嵌入耐高温密封垫片，保证组件与炉门安装面之间的密封性，杜绝热气泄漏。
