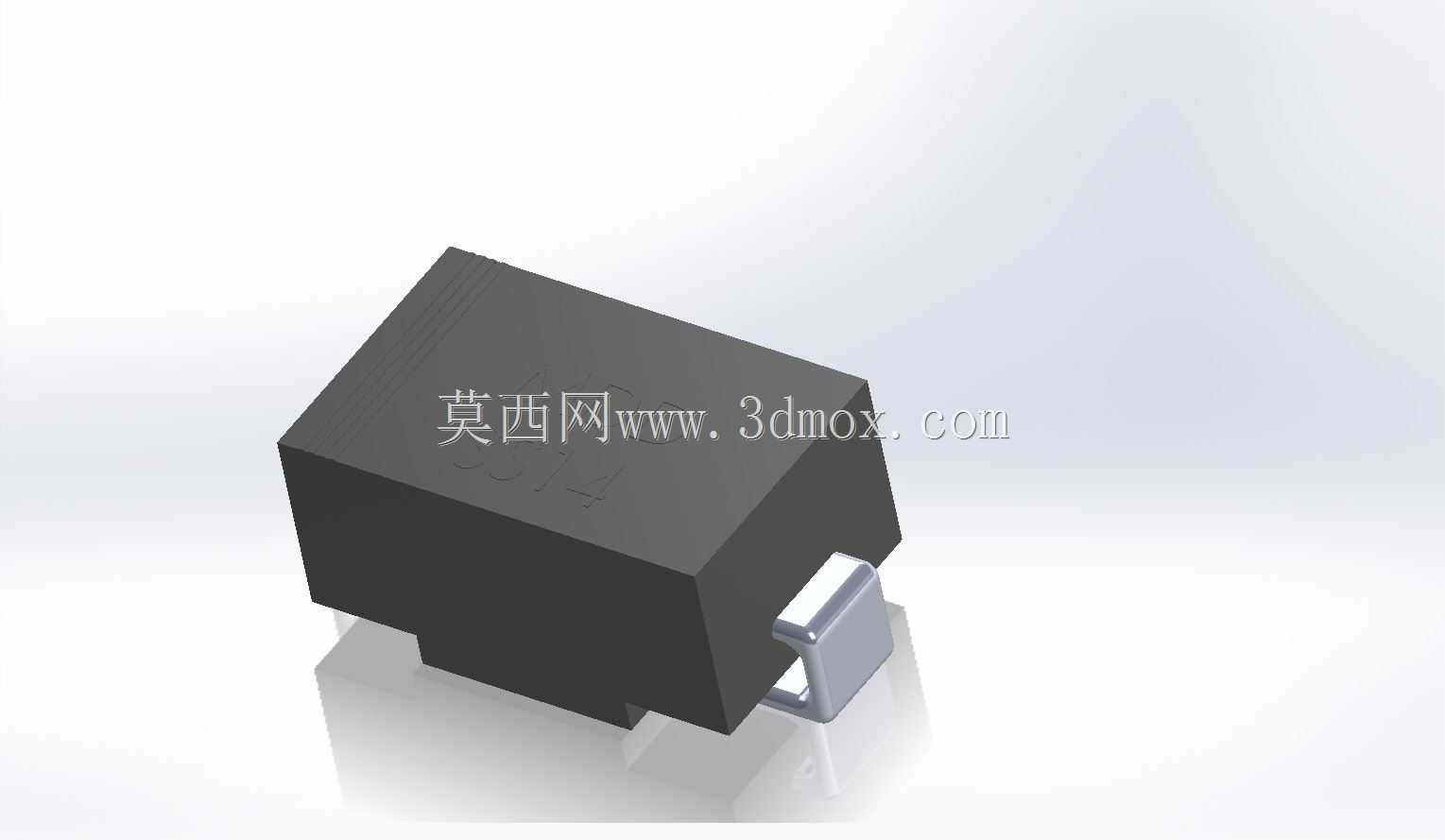

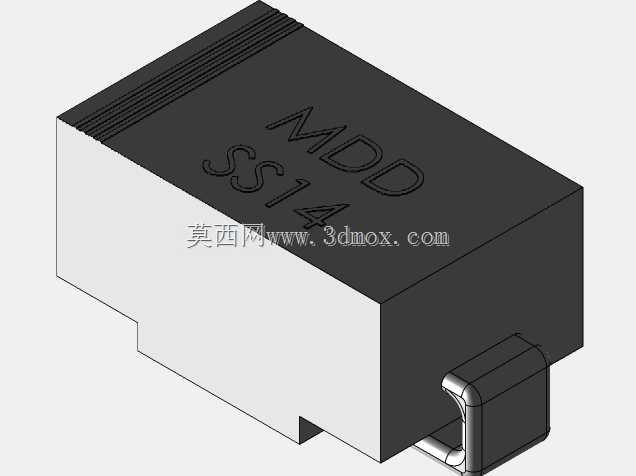

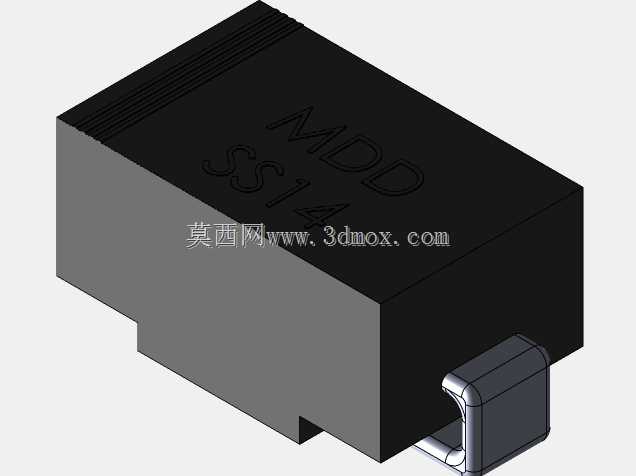

贴片式肖特基整流二极管三维结构

这款贴片封装的肖特基整流器件，是开关电源、低压整流回路里的核心功率器件，日常做板级电路设计时经常会用到，尤其是在需要低压降、快恢复的整流场景里，它的表现远好于普通硅整流二极管。做这个三维模型的时候，首先要还原的就是SMB封装的实际安装边界，引脚的共面度误差控制在0.05mm以内，因为贴片元件过回流焊的时候，如果引脚共面度超差，很容易出现虚焊、立碑的工艺问题，建模时特意把引脚的弯折弧度、焊盘接触平面做了精准还原，能直接导入PCB设计软件做器件封装匹配，也能用于整机装配的干涉检查。

从功能特性来说，肖特基整流器依靠金属-半导体结实现整流，正向压降低，反向恢复时间极短，适合高频低压整流场景，比如DC-DC变换器的输出整流、反激电源的次级整流、太阳能光伏的旁路二极管回路，还有消费电子的电源管理模块里都大量使用这类器件。建模时没有做过度的外观美化，而是严格按照器件实际的外形公差来做，本体的塑封尺寸、引脚的伸出长度、引脚的厚度都和实际量产器件一致，做结构设计的时候，可以直接把这个模型放进PCB的三维装配里，检查器件和周边外壳、散热片、相邻元件的安全间隙，避免后期打样出现元件干涉、装配不上的问题。

设计这个模型的时候，特意考虑了不同设计场景的使用需求，本体的塑封部分做了倒角处理，还原实际注塑成型的工艺特征，引脚的金属部分区分了焊接区和本体连接区的结构，焊接区的表面做了哑光处理，模拟实际器件引脚的镀锡层质感，方便做渲染的时候区分不同材质。在安装边界上，明确标注了器件的最大外形轮廓，包括本体的高度、长度、宽度，以及引脚展开后的最大尺寸，做PCB布局的时候，可以直接参考这个模型的占位来预留安装空间，不需要再额外查规格书核对安装尺寸，能大幅提升板级结构设计的效率。另外，模型的本体上预留了标识打印的区域，和实际器件的丝印位置一致，做整机BOM可视化的时候，可以直接在模型上添加器件型号丝印，方便生产环节的物料核对。
