工业级C型螺旋压紧夹持工具结构设计

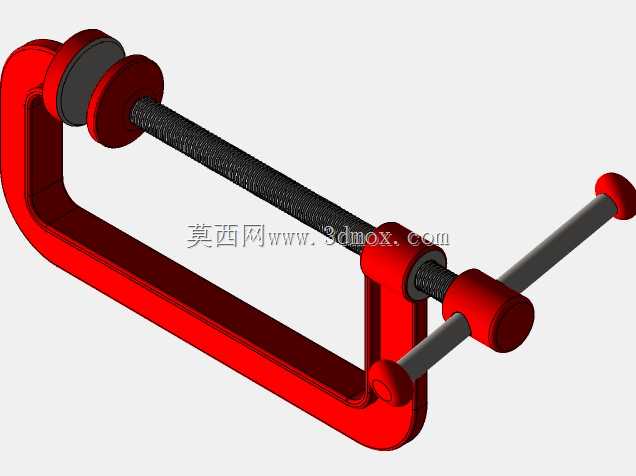

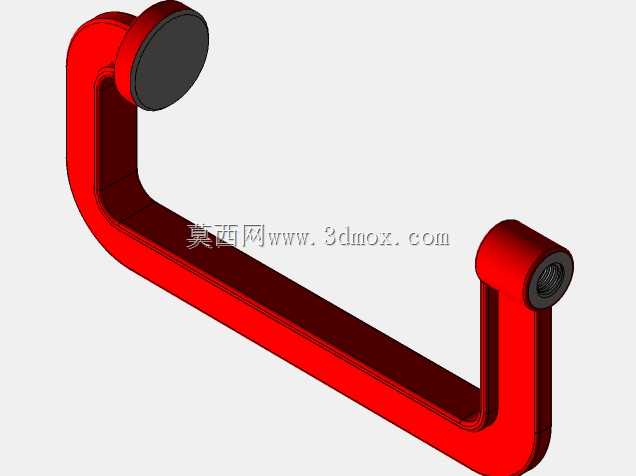

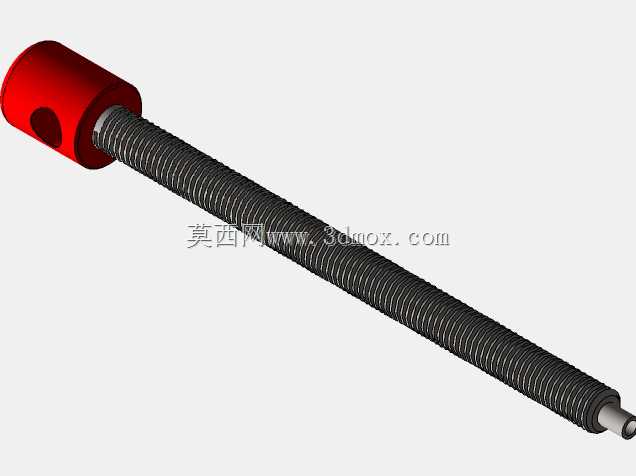

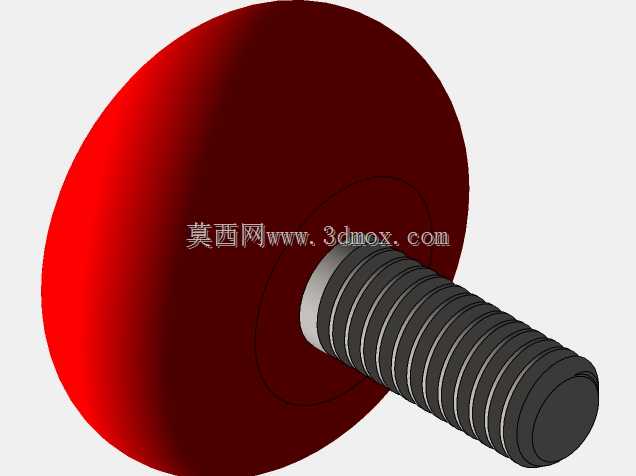

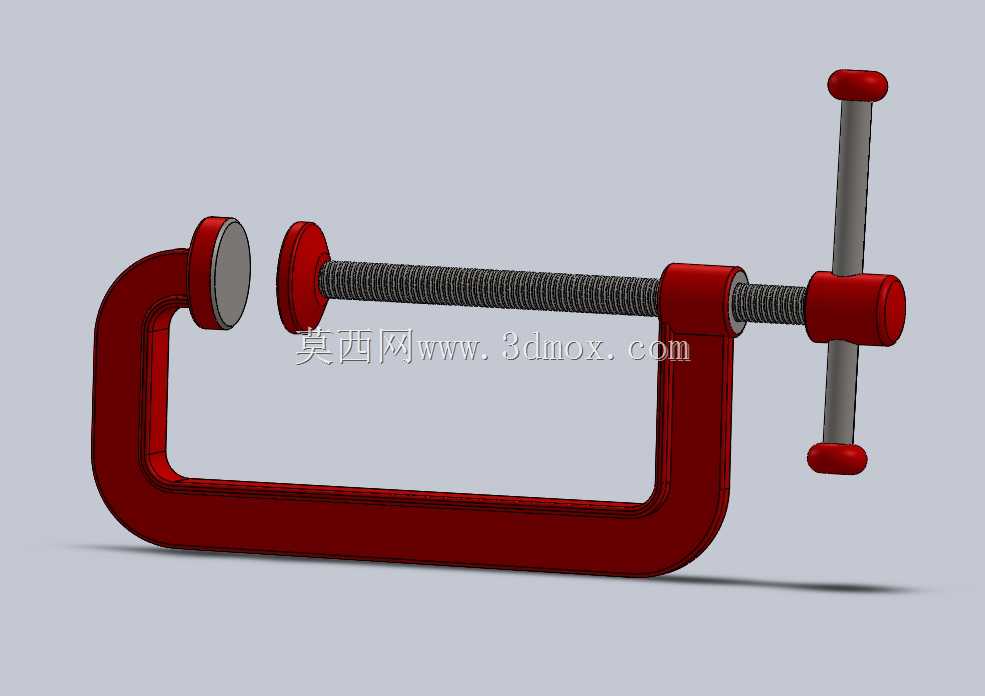

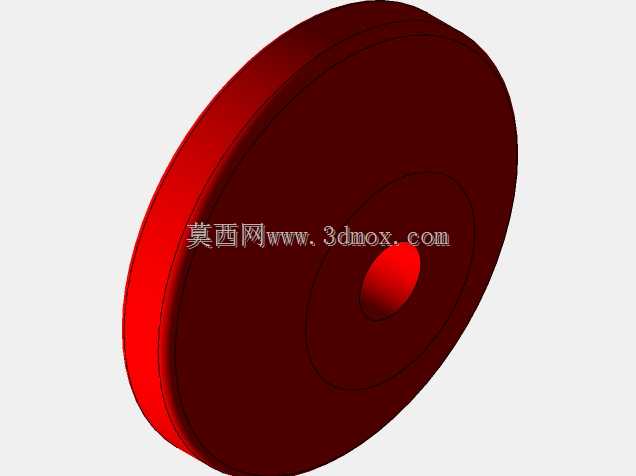

在机械加工、装配维修、木工拼接、钣金组焊等多个作业场景中，C型夹都是一线作业人员手边常备的夹持类工装，这类工具的核心作用是通过可控的压紧力，将两个或多个待加工、待粘接、待焊接的工件牢牢固定在相对位置，避免作业过程中工件出现移位、翘曲、错位等问题，保障加工精度与装配一致性。这款C型夹采用经典的C形开口架体结构，架体部分为一体式刚性结构，开口跨度可覆盖常规中小型工件的夹持需求，架体的受力路径经过优化，在螺杆施加额定压紧力时，架体开口端的变形量控制在极小范围内，不会因为长期受力出现架体张开、夹持力衰减的问题。核心的施力部件为梯形传动螺杆，梯形螺纹的传动效率适中，具备良好的自锁性能，当操作人员通过尾部的转动杆施加扭矩带动螺杆前进时，螺杆前端的压盘会平稳抵靠在工件表面，停止转动后螺纹副可自动锁止，不会因为作业过程中的振动出现螺杆回退、夹持力松脱的情况。螺杆前端的压盘采用活动铰接设计，压盘可相对于螺杆轴线做小角度偏转，在夹持表面存在轻微倾斜、或者工件表面平整度略有偏差的情况下，压盘可以自动贴合工件表面，避免出现点接触、压痕过深或者夹持打滑的问题。尾部的转动杆为穿置式结构，不需要额外配套扳手类工具，直接手动扳动转动杆即可完成夹紧与松脱操作，在需要更大夹紧力的场景下，也可以在转动杆端部加装套管延长力臂，获得更大的输出压紧力。从安装与使用边界来看，这款C型夹的开口深度与最大开口行程适配绝大多数常规工装夹持需求，既可以夹持平板类工件完成钻孔、打磨作业，也可以配合焊接工装完成小型钣金件的组对点焊，还能在设备维修作业中用于压紧密封垫、固定复位弹簧等临时夹持场景。架体的弧形过渡结构避免了应力集中问题，在频繁承受交变夹持力的使用场景下，不会出现架体根部断裂的失效问题，螺杆表面的螺纹经过耐磨处理，长期反复旋转使用也不会出现螺纹滑牙、磨损过快的问题，整体结构没有复杂的易损部件，日常维护仅需要定期在螺纹副位置涂抹润滑脂即可保障操作顺畅。在三维建模过程中，架体部分的壁厚设计充分考虑了刚性与重量的平衡，既不会因为壁厚过薄导致夹持刚性不足，也不会因为壁厚过大造成工具整体过重，不便于单人手持操作；螺杆的行程设计预留了足够的空程区间，在放置不同厚度的工件时，不需要反复大幅度旋转螺杆即可快速调整到接近工件的位置，提升作业效率。压盘与工件接触的端面做了平整处理但没有过度抛光，既可以保证足够的接触摩擦力，也不会因为过于光滑导致夹持过程中工件侧滑。
