剪式平行伸缩直线往复传动机构

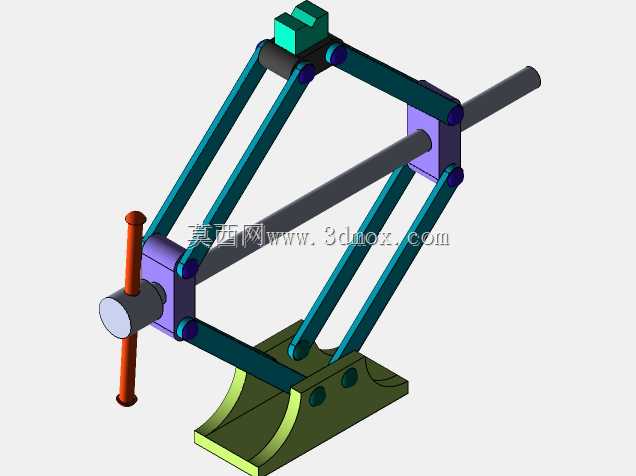

该剪式平行伸缩传动结构，常被集成在轻载工位的直线送进、工件推送、距离自适应调节场景中，比如小型装配线的工件避让工位、检测设备的探头进给单元、工装夹具的间距调节模块，都能见到这类结构的实际应用。不同于普通气缸或电缸直接输出直线位移的形式，这套结构依靠两组对称布置的平行剪臂，将固定端的转动输入转化为滑动端沿光轴的直线往复位移，在同等安装长度下能获得更长的伸缩行程，同时运动过程中滑动端始终保持与固定基座平行，不会出现偏转卡滞的问题。设计阶段优先考虑了运动副的受力分配，所有剪臂铰接点都采用同轴销轴配合，转动副处预留了标准轴承的安装位，避免长期往复运动出现铰接点磨损松旷；滑动端的紫色滑块与贯穿的光轴采用间隙配合，光轴两端可通过支座固定在设备安装面，滑块上预留的安装孔可直接固定执行末端件，比如推板、检测探头、夹持工装等，不需要额外设计转接结构。基座部分采用带加强筋的鞍形安装座，底部两个安装孔的孔距按照常规轻型设备的安装间距设定，安装面与光轴轴线的平行度公差在设计时控制在0.02mm以内，避免装配后出现运动卡滞。剪臂采用等长对称设计，运动过程中两组剪臂的夹角变化范围控制在15度到165度之间，避开了机构的死点位置，同时保证伸缩过程中推力输出平稳，不会出现行程末端力值陡降的问题。端部的橙色操作手柄可直接连接手动驱动件，也可替换为气缸、伺服电机等动力源，适配手动调节、自动驱动两种使用场景；顶端的绿色安装块可作为行程限位触发件的安装位，用来搭配位置传感器实现行程端点的信号反馈。整套结构的安装边界紧凑，缩回状态下整体长度较短，可适配设备内部狭窄的安装空间，伸出状态下的行程长度可通过调整剪臂的长度参数灵活修改，不需要整体重构结构框架，对于需要小范围调整直线行程的工位来说，改型成本极低。运动过程中所有铰接点的运动轨迹都在同一平面内，不会出现侧向偏移，对安装面的平面度要求相对宽松，适合在中小型自动化设备、教学实验台、手动工装夹具上集成使用，相比常规的直线导轨加滑块的传动形式，这套结构的零件加工难度更低，普通铣削、钻削设备即可完成所有零件的加工，不需要特殊的加工工艺，后期维护时仅需要定期给铰接销轴加注润滑脂即可，维护成本远低于精密直线传动组件。
