MillMax854系列弹簧加载连接器针脚组件

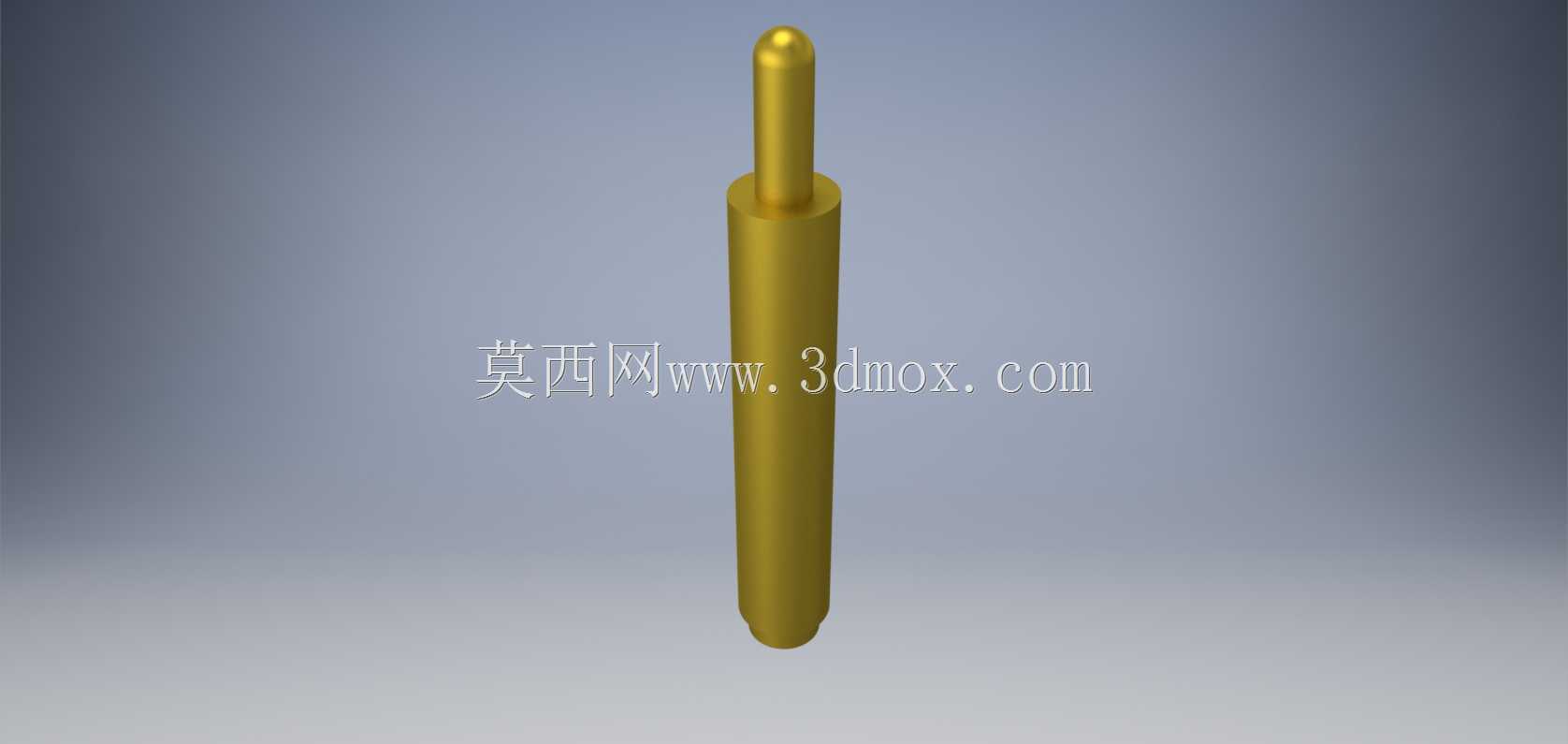

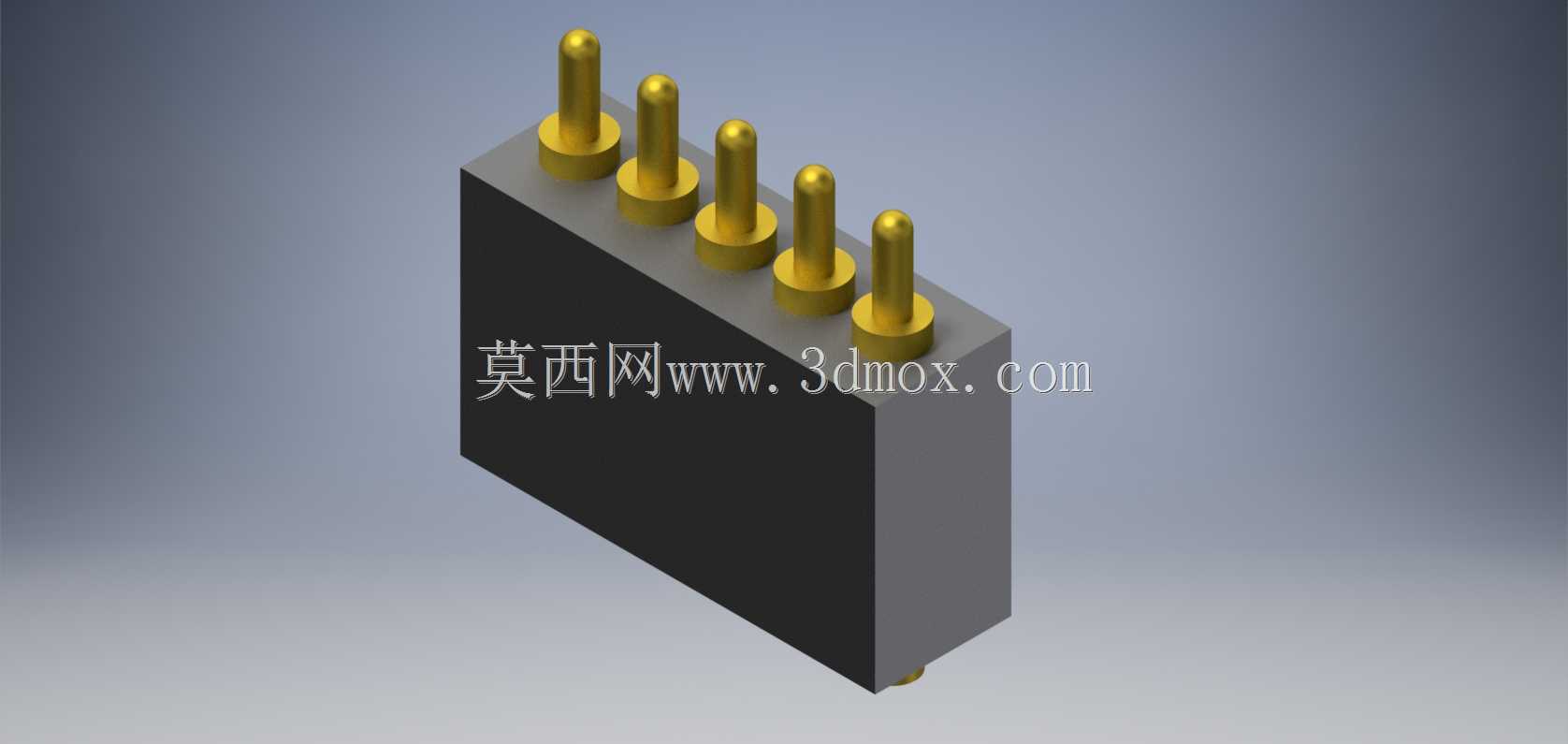

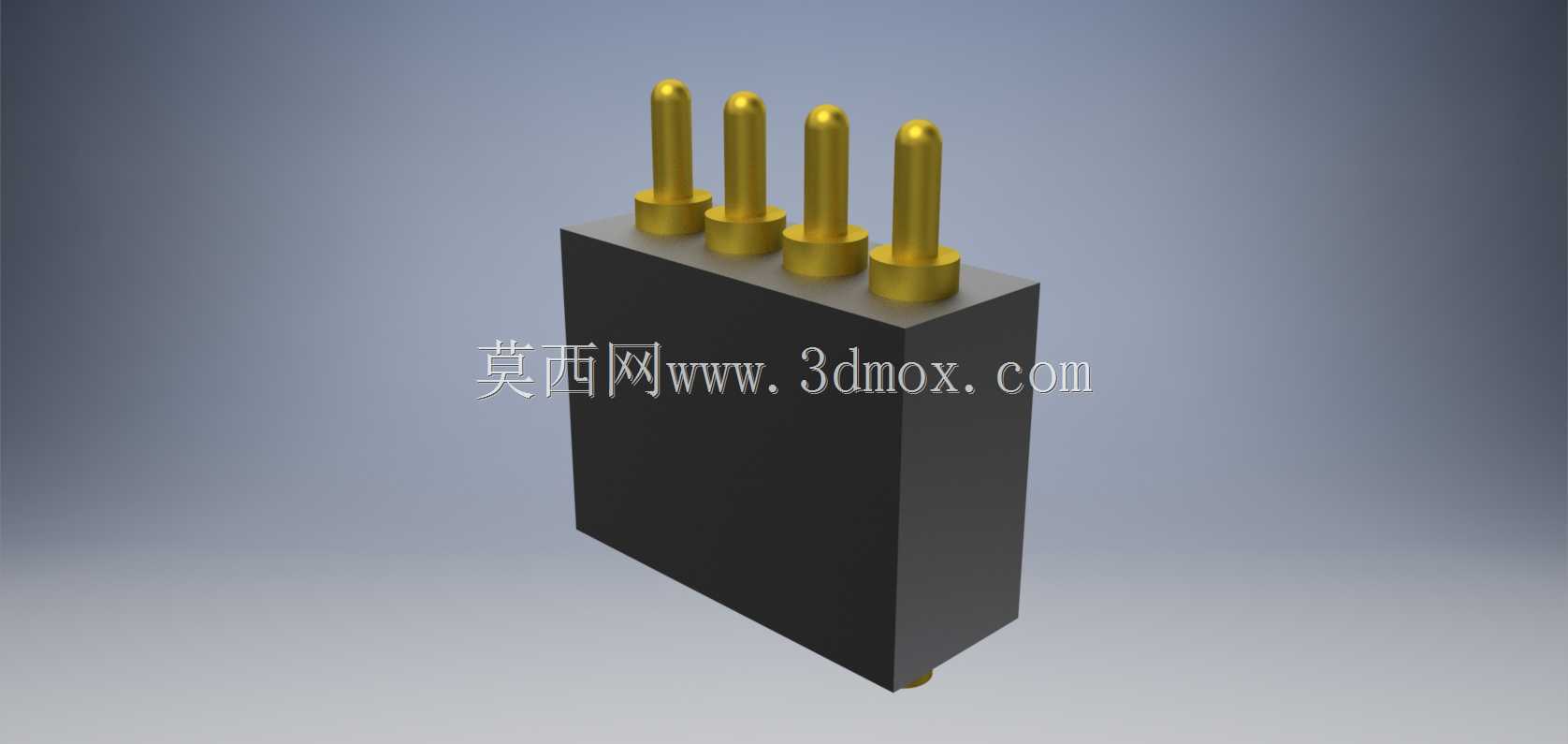

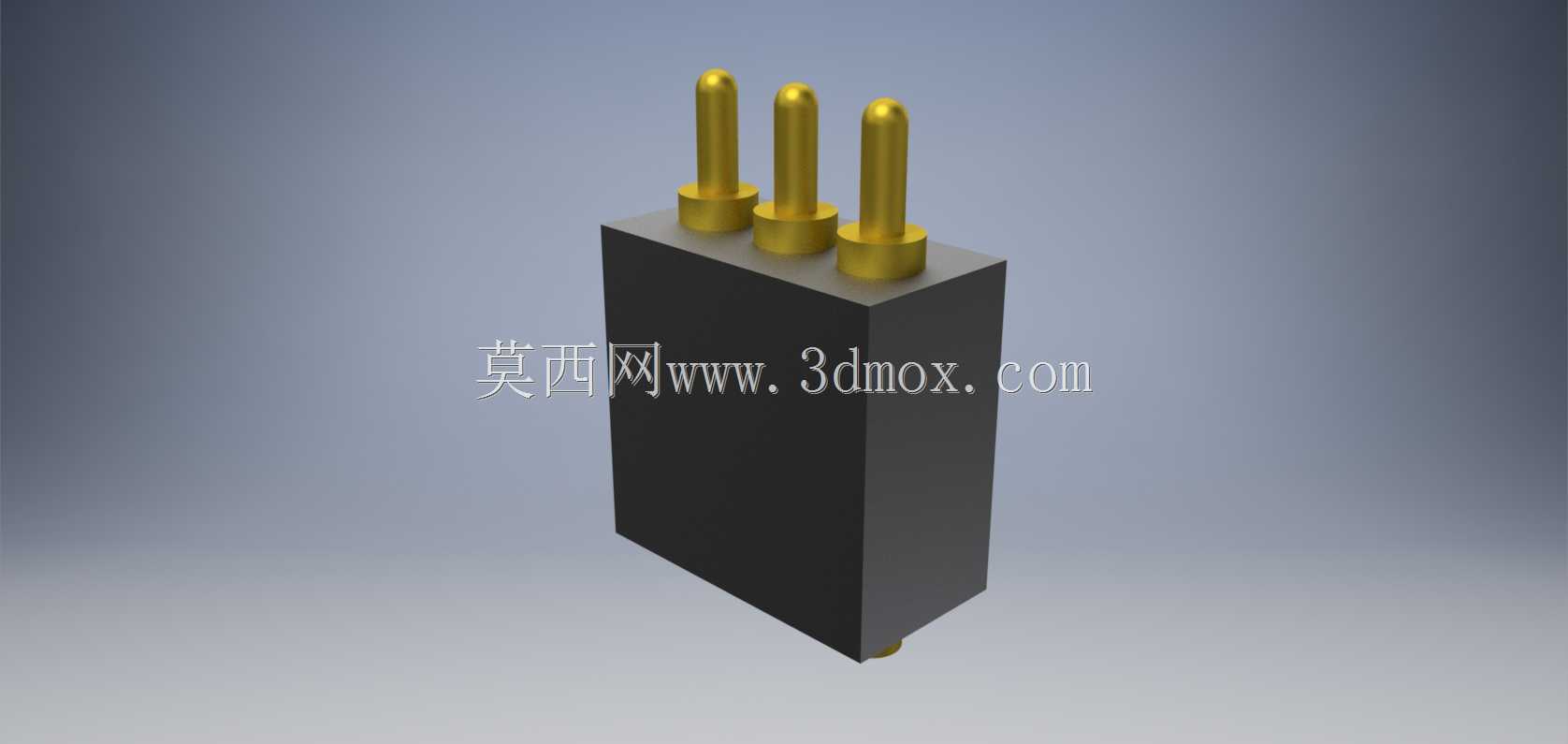

这类弹簧加载针脚连接器多用于高密度板对板连接、测试治具信号导通、便携设备内部电路对接场景，在空间受限的消费电子、工业控制板卡、测试工装里应用十分广泛，尤其适合需要频繁插拔、存在装配公差补偿需求的连接位，依靠内部弹簧提供稳定接触压力，避免振动工况下出现接触瞬断问题。854系列属于小间距表面安装型号，相邻针脚中心间距为1.27毫米，适配常规高密度PCB布线规则，安装时不需要在板上开设通孔，依靠回流焊即可完成固定，能大幅压缩板件占用空间，在厚度受限的紧凑型设备里优势明显。设计过程中优先考虑了安装容错性，针体底部接触端预留了0.58毫米的浮动行程，可抵消PCB焊接公差、壳体装配累计误差带来的对位偏差，保证每根针脚都能与对接焊盘可靠接触。针体靠近底座位置设置了大直径限位台阶，限制针体最大弹出行程，避免装配或受冲击时针脚从基座内脱出，基座采用耐高温绝缘材质，可耐受常规回流焊温度曲线，不会出现基座变形、针体移位的问题。本次建模覆盖3针、4针、5针三种常用阵列规格，针脚采用矩形排布逻辑，可根据实际布线需求快速编辑调整针位数量、阵列间距，适配不同通道数的信号传输需求。建模时对非关键结构做了合理简化，省略了 datasheet 未标注的内部弹簧细节、针体表面镀层纹理，保留了安装定位所需的所有外部尺寸边界：基座外形尺寸、针脚伸出高度、焊接端定位尺寸、针体直径参数都与实物安装要求一致，可直接用于PCB封装匹配、装配干涉检查、治具空间布局校核工作。实际选型应用时需要注意，这类弹簧针的额定电流较小，适合信号传输场景，若用于功率传输需要核算单针载流能力，同时安装时要保证对接面的平行度，避免单针受力过大导致弹簧疲劳失效，焊接时要控制焊盘尺寸，避免焊锡爬升至针体活动部位造成卡针。
