嵌入式AC电源插座带双USB供电接口结构

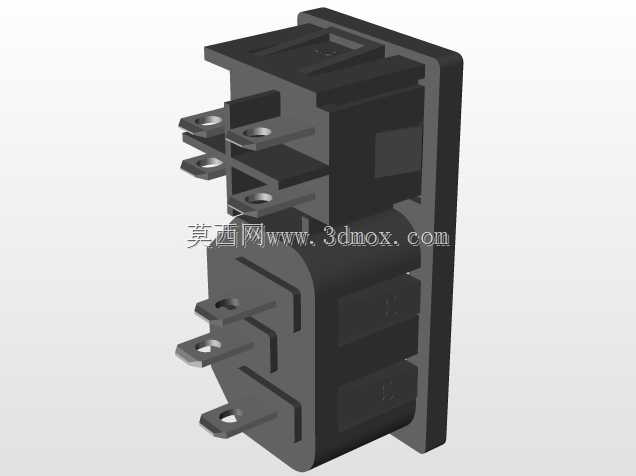

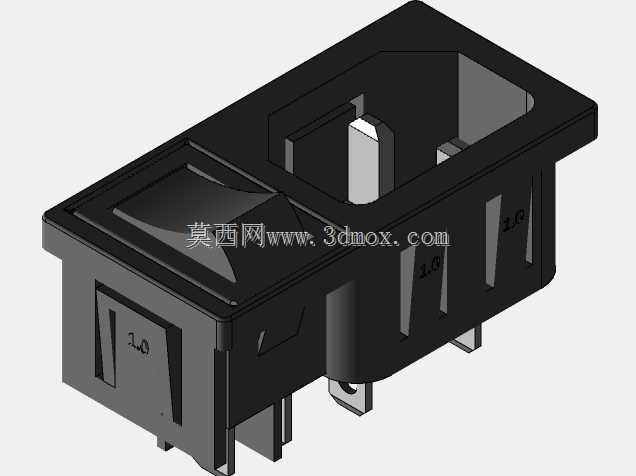

这款嵌入式供电接插件主要面向各类桌面电子设备、小型工控终端、民用小家电的内置供电场景，在设备面板预留的标准开孔内完成嵌装，同时提供市电交流接入与低压直流USB输出能力，省去设备额外布置直流供电接口的冗余设计。从结构设计逻辑来看，整体采用卡扣式嵌装固定方案，插座本体两侧预留弹性卡爪，卡入面板开孔后可依靠自身弹性张力完成轴向限位，无需额外打螺丝固定，适配1.0-1.5mm厚度的钣金或塑料面板，安装后外露面与设备面板齐平，无突出结构避免日常使用中的磕碰损坏。接插件的交流部分采用品字尾兼容插孔结构，内部铜件采用一体化冲压成型设计，插套接触位置做圆弧收口处理，插拔时可保证接触面积均匀，避免局部接触电阻过大引发的温升问题，额定载流能力匹配10A250V的常规市电接入需求，满足多数中小功率设备的供电输入要求。集成的两路USB输出接口位于交流插孔旁侧，接口内部做了防呆限位结构，插接口深度符合通用USB-A接口规范，可兼容常规USB线材的插拔，接口周边做了0.8mm的凸台限位，避免插头插入时过度顶压内部PCB板。整个插座本体采用阻燃黑色工程塑料注塑成型，外壳壁厚均匀控制在1.2mm，既保证结构强度满足上千次插拔的受力要求，也控制整体重量适配轻量化设备的装配需求。引脚部分采用直插式焊针设计，焊针长度预留3.2mm，适配波峰焊工艺的加工要求，焊针位置做了定位凸点，插入PCB板时可自动对齐焊盘，减少生产过程中的对位调整工作量。在安装边界设计上，插座嵌装部分的外形尺寸做了公差管控，长宽方向的安装公差控制在±0.1mm，可适配不同加工精度的面板开孔，背部引脚的排布间距符合安规爬电距离要求，交流引脚与低压USB引脚之间设置隔离筋，避免高压低压部分的安全距离不足问题。日常选型时，这类集成式插座可有效减少设备面板的开孔数量，简化面板加工工序，同时将交流输入与直流输出功能整合在同一模块内，减少设备内部的布线复杂度，在桌面插排、小型仪器仪表、工控操作终端、桌面影音设备上都有广泛的适配空间。
